影像测量仪如何测量高度

发表时间:2021-08-31 21:08:22 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:


影像测量仪如何测量高度



前言:影像测量仪、三坐标测量机是制造业发展的“得力助手”,不断的为制造业发展带来经济价值。



随着科学的进步与时代的发展,生产零件的品质也是越来越高。之前我们检验一个零件的长,宽,高,采用的是传统的卡尺 、千分尺或者是螺旋测微器等接触式测量,测量位置度等形位公差都是测量出距离,然后按照公式去计算出来,这样的一个检测过程,不仅繁琐,而且达到的精度不过是毫米及多达到微米级的样子。



在今天这样一个智能的时代,我们的测量行业也是有着翻天覆地的变化,人们追求产品的精度也是越来越高,我们通过科学的图像分析计算法可让我们的精度达到微米甚至是纳米,从卡尺——投影仪——手动影像测量仪——半自动影像测量仪——全自动影像测量仪,改变的不仅仅是机器的样子,而是更智能、更高精度、更多样的测量方法不断革新。除了有我们非常常规的三坐标测量仪和高度测量仪,下面我介绍的几种也是能够实现测量高度的方法哦。





第一种方法

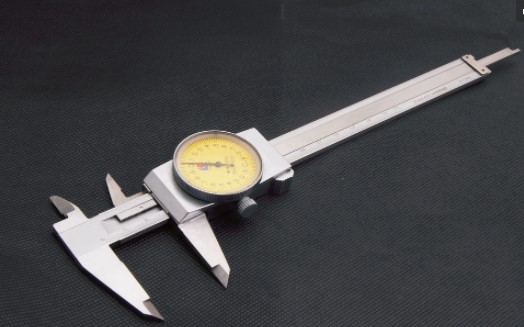

接触式测量,对于比较粗糙的,测量精度是毫米级别的零件并且不需要全尺寸检测只需抽检,我们可以采取传统的测量仪器游标卡尺直接测量高度。这样可以快速测量,虽测量精度不高,却能够满足测量需求。

    影像测量仪如何测量高度(图1)

第二种方法

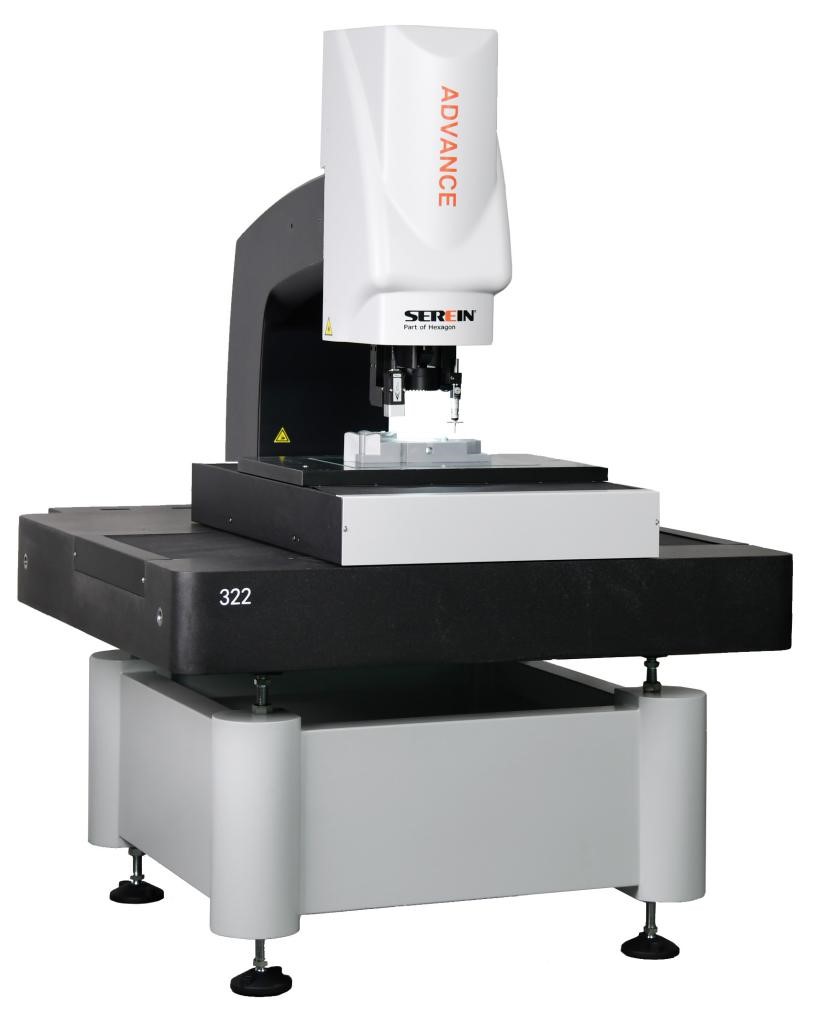

接触式测量,对于测量的精度非常的高的零件,我们可以选择一台可增加探针的影像测量仪,这就相当于一台小的三坐标测量仪,也就是我们说的复合式影像测量仪,在需要测量高度的地方,用探针取元素(点或者面),然后在软件内计算高度。

影像测量仪如何测量高度(图2)

第三种方法:

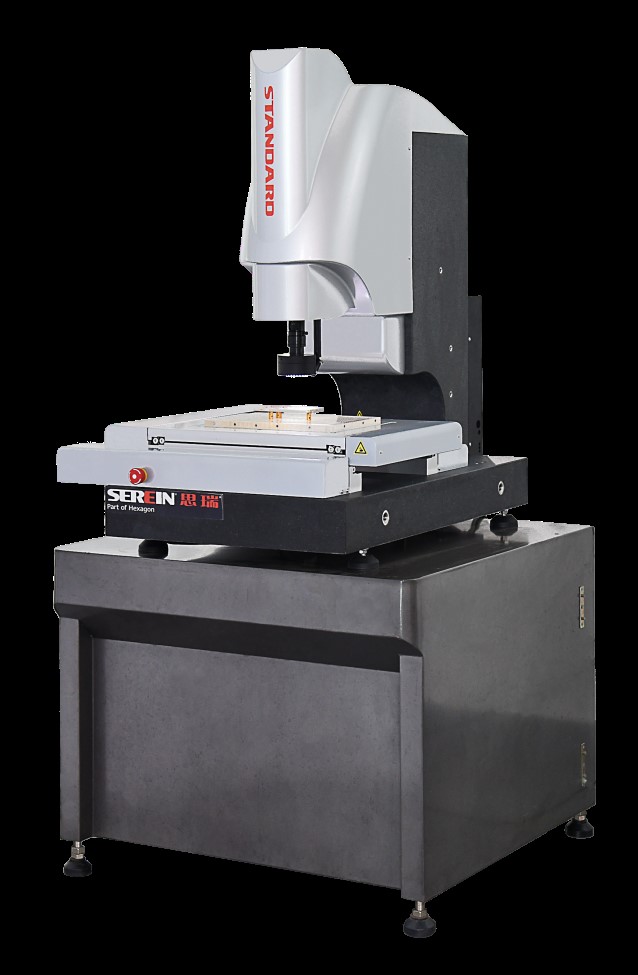

非接触式测量,选择一台Z轴自动的影像测量仪,然后运用影像测量仪软件中的Z轴自动对焦功能,测量得出高度,这样测量可以减少人为误差,不论是谁来测量,都可以测量出同样的数值,也是非常简单方便的。

影像测量仪如何测量高度(图3)

使用影像测量仪测量高度的方式有很多种,不论是选择接触式测量高度,还是选择非接触式测量高度,主要看的是我们是选择怎样的测量仪器。高精度仪器将是未来发展的一个重要趋势。
