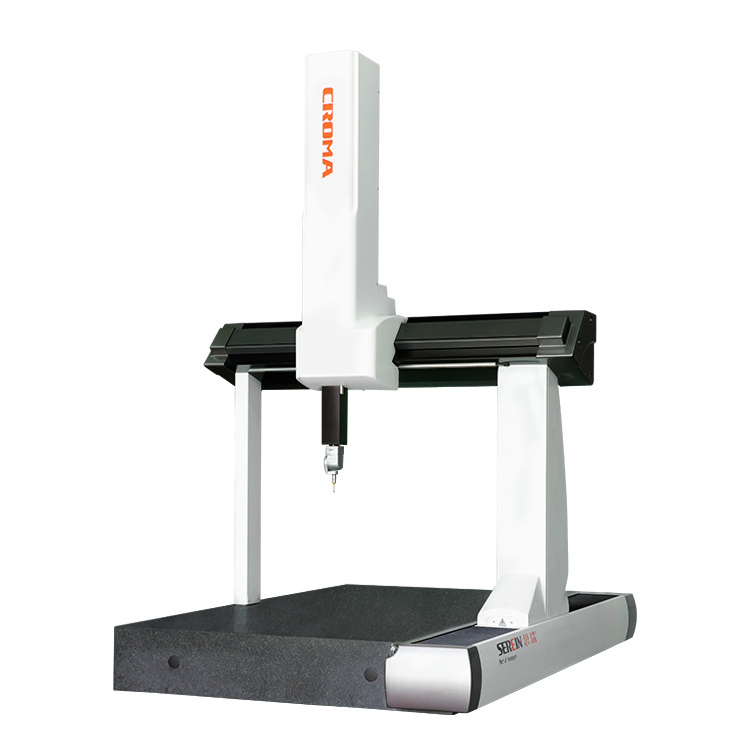

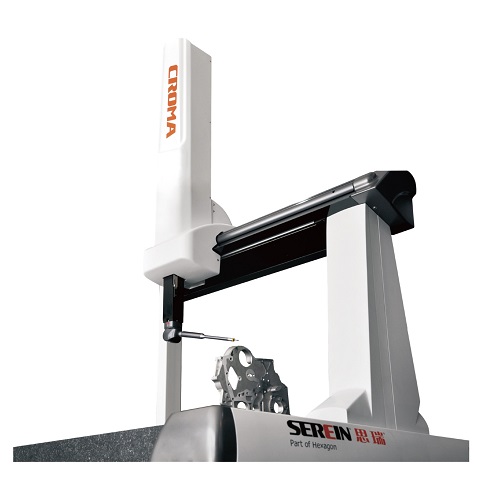

Croma系列 通用型三坐标测量机
Croma系列 通用型三坐标测量机
Croma系列 通用型三坐标测量机

Croma系列 通用型三坐标测量机

集高稳定性与高效率于一身,行程齐全,可满足大部分行业的检测需求。

机器型号:

5.6.4

6.8.6

8.10.6

8.12.6

8.15.6

10.12.8

10.15.8

10.21.8

10.30.8

12.15.10

12.22.10

12.30.10

15.22.10

15.30.10

15.22.12

15.30.12

产品详情

Croma系列三坐标测量机凭借成熟可靠的设计与制造技术、全球零部件供应链平台和高标准的质量控制流程,实现测量过程中高稳定性和高效率。集高稳定性与高效率于一身,行程齐全,可满足大部分客户的检测需求。

 通用型三坐标测量机

八大核心技术,确保测量精度

基于活动桥式三坐标测量机系统先进的设计框架和优异的产品机械结构,加之以先进的计算机控制和软件技术,Croma系列三坐标测量机表现出与生俱来的专业。



Croma系列通用型三坐标测量机(图2)

Croma系列通用型三坐标测量机(图3)

1. 全铝框架技术

Croma 整体结构设计经过有限元分析,X向

导轨和平台采用整体结构 ,航空铝框架在温度
变化时各部分变形一致,性能优异。


2. 柔性气动平衡

先进的气动平衡技术,采用柔性悬挂系统,避

免轴向运动和传动系统之间的干涉问题,提高
机器精度和稳定性,并加强了Z轴安全保障。

Croma系列通用型三坐标测量机(图4)

Croma系列 通用型三坐标测量机(图5)

3. 精密三角梁

全球先进的 TRICISION(精密三角梁)技术,采

用60°先进设计,通过提高机器的刚性和降低横
梁重心,提高机器的精度和重复性。

4. 光栅安装方式

光栅热膨胀系数获得PTB认证,装配时一端刚性

连接,一端自由膨胀,保障温度变化时光栅呈线
性膨胀,从而保证了良好的精度和重复性。

Croma系列通用型三坐标测量机(图6)

Croma系列通用型三坐标测量机(图7)

5. 驱动电机远程放置

电机安装在远离各轴导轨,并配置电机散热装置,

避免电机工作时产生的热量引起测量机局部温度

变化。传动带齿形采用渐近线设计,表面增加防滑

涂层,减少皮带与带轮本身阻力,同时传动更加平

稳、可靠,实现无滑动的同步传动。


6. 整体燕尾型导轨

燕尾形导轨直接精密加工在花岗石工作台上,

导轨、工作台一体化完全保护。倾斜放置的气

垫,使得刚性更强,提高了机器的可接近性。


Croma系列通用型三坐标测量机(图8)

Croma系列通用型三坐标测量机(图9)

7. 高精密气浮系统

进口高精密气浮块,浮起充分,

减少与导轨间的摩擦。

8. 标准工艺流程

为保证在同一标准下的大批量生产,在制作过

程中采用了标准的工艺工艺流程和工艺装备,
并大量使用自动化的仪器量化工艺。



多种工业计量应用:

15年来,Croma测量机出货量达到数万台,它们被广泛应用于:汽车零部件、机械加工、模具、检具、白色家电、电动工具、农用机械、新能源汽车动力模组和自动化夹治具等多种工业计量应用,包括产品检验和夹具检验。


Croma系列通用型三坐标测量机(图10)

Croma系列通用型三坐标测量机(图11)

Croma系列通用型三坐标测量机(图12)

- 注塑件

- 手机壳体

- 电机壳体

Croma系列通用型三坐标测量机(图13)

Croma系列通用型三坐标测量机(图14)

Croma系列通用型三坐标测量机(图15)

- 齿轮

- 减速器

- 塑料件

Croma系列通用型三坐标测量机(图16)

Croma系列通用型三坐标测量机(图17)

Croma系列通用型三坐标测量机(图18)

- 汽车零部件

- 模具

- 通讯部件

Croma系列通用型三坐标测量机(图19)

Croma系列通用型三坐标测量机(图20)

Croma系列通用型三坐标测量机(图21)

- 检具

- 钣金件

- 电极




两大业界知名计量软件可选,切近客户需求

PC DMIS 以其专业的测量技术,持续的技术创新,简便的操作功能,广泛的兼容能力,长期引领计量行业软件应用技术的发展。全球超过60万人使用,PC-DMIS已成为业界通用的测量软件。


Rational  DMIS 软件以其直观、强大、高效等特点得到CMM业内专家的高度评价,同时也赢得了汽车、飞机、发动机、轮船、模具等行业广大用户的信赖。2018年,海克斯康收购Rational DMIS软件,为测量提供更多的软件选择,尤其是其强大的客制化功能,为企业提供更加贴近客户需求的服务。



Croma Plus系列 扫描型三坐标测量机(图17)

Croma Plus系列 扫描型三坐标测量机(图18)

PC DMISRational DMIS
Croma Plus系列 扫描型三坐标测量机(图19)Croma Plus系列 扫描型三坐标测量机(图20)
