三坐标测量如何自动输出Rational常用报告类型

发表时间:2021-08-31 21:08:23 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:



在操作三坐标测量仪批量检测工件时,如何使用Rational软件自动输出文本PDF报告与图形报告,并且每次运行程序,保存结果名称自动更新命名?通过以下软件应用技巧,助力三坐标测量员提升工作效率。



文本PDF

1

在输出报告前,点击插入注释行——选择清空输出屏幕,用于清除上一遍程序留下的旧报告。


2

如下图所示,选择要输出的元素,拖放到F5的输出窗口从而在双数据区程序窗口生成DMIS语句。


3

点击工具条的保存功能,选择路径与文件格式,点击保存即可生成DMISD语句。


生成的语句只可以保存单次,也就是说每运行一次程序都会将之前的报告覆盖掉,此时,只需要简单做个修改。


4

修改位置为红框内的内容:

STOR改成INCR(作用是不覆盖之前的报告)

文件名CMM改成CMM-???(作用是每次保存的报名名会以CMM-001、CMM-002自动进行命名)


5

修改后程序如上图,通过以上操作,我们就可以自动得到每一次三坐标测量后的报告






图形报告



同样在输出报告前需要添加一句清除输出屏幕语句



拖放元素如果没有自动排列,需要开启一下自动排列功能






1

如图所示,选择要输出的元素,拖放到图形窗口,但不会生成DMIS语句。


在自定义视图里有两个报告,report1和report2,但是我们是有3页报告的,这个地方需要注意的地方有2个:1、自动保存的这2页报告不会生成Dmis;2、最后一页报告因为标签不满足一页所以不会自动保存。


2

关闭自学习,手动保存报告。(手动保存会产生DMIS语句,所以先关闭自学习再保存。




这时候我们就能看到自定义视图里有3页报告了,但这个时候程序指令是没有记录的。


3

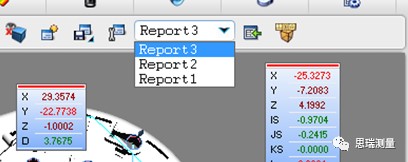

开启自学习,切换到自定义视图,回到图形窗口中,找到这个下拉选择报告的选项。调出Report1,选择保存成图像报告,但是注意保存的名字要与之前的一样,软件会提示覆盖,确定即可。

三坐标测量如何自动输出Rational常用报告类型(图1)

每次保存后都要点击——到输出窗口选项。有几页报告就要重复几次,但注意名字要跟之前的一致


此时,可以看到程序里记录了这9句话,分别是激活、保存Report1、 Report2、 Report3的。


4

剩下的步骤与文本PDF一致,点击工具条的保存功能,选择路径与文件格式,点击保存即可生成DMIS语句。


生成的语句也只可以保存单次,也就是说每运行一次程序都会将之前的报告覆盖掉,这时候我们需要简单做个修改。



5


修改位置为上图红框内的内容:

STOR改成INCR(作用是不覆盖之前的报告)

文件名CMM改成CMM-???(作用是每次保存的报名名会以CMM-001、CMM-002自动进行命名)


修改后程序如上图,那么这样进行操作以后我们就可以自动得到每一次三坐标测量后的图形报告。
