如何快速校正三坐标测量机星型测针

发表时间:2021-07-14 14:07:50 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:





三坐标测量机星型测针,主要应用于检测零件的内腔或者是深孔,也就是说由于零件的内腔或者是深孔不能够测量到的,就会需要用到特殊的测针。




为更好的保证三坐标测量机的测量精度,提升测量结果的准确性,今天教大家在日常操作过程中如何快速校正三坐标测量机星型测针。



先学习一下三坐标测量机配置特殊测针的时候,是如何添加校正的呢?

  1. 定义:

如何快速校正三坐标测量机星型测针(图1)

Ø  星形测针或五方向连接座组合的测针与触发式测头之间必须要连接一个10~20mm的加长杆。

如何快速校正三坐标测量机星型测针(图2)

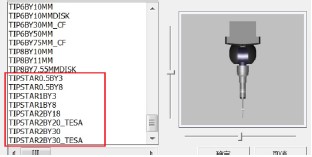

Ø  在测头文件中定义星形测针,首先在测头文件的测针选项的上部选择定义1号测针。



如何快速校正三坐标测量机星型测针(图3)

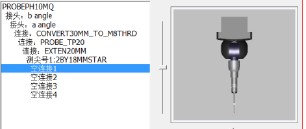

Ø  按照1号测针的特征选择定义后在测针定义框中出现其它四个测针定义的连接位置。



如何快速校正三坐标测量机星型测针(图4)

Ø  其它四个测针要在测针定义文件最后面选择。其特征是宝石球直径和四个测针构成圆的直径。


Ø  每个测针都选择后,星形测针的定义就完成了。


2. 三坐标测量机星型测针校正方法:

  星形测针可以同其它校正方式一样,选择自动校正。把五个测针都按顺序选择后,先用1号测针在球顶打一点后,其它校正都是自动执行。

3.注意事项:

Ø  触发式测头(TP20、TESASTAR、TP200)使用星形测针或五方向连接座组合的星形测针要在测头与测针间加10~20mm加长杆,不能再长了,因为测头承受不了其重量。

Ø  当使用五方向组合的星形测针的四个针要测量同一圆或圆柱时,这四个针的直径必须相同。

Ø  星形测针测量元素不能使用自动功能(自动圆、自动圆柱等),要用手动测量,生成程序后再自动运行一次,就可以了。每使用其中一个测针,就要选择其测针号,然后再使用这个针测点。

Ø  每次变化测座角度,都要把标准球支撑方向旋转相应角度,标准球要重新定义,尤其是标准球支撑杆的矢量,要正确定义。每次都要用0,0角度的1号针在这个标准球上先校正一次,软件会根据标准球的支撑矢量自动避开支撑。如果标准球支撑杆无法调转方向,可以自制一个支架,把标准球直接固定在支架上,支架要与工作台固定。

Ø  星形测针的安装角度要找正一下,可以在工作台上找一个参照物,锁定X操纵杆,沿Y向运动观察星形针的安装方向。注意各部分要固定牢靠,不能有松动。

Ø  星形测针测量元素时,相对单个测针测量还是偏差大一些。所以要慎重使用。



通过合理的确定校正角度范围及规范操作,来进行三坐标测量机星型测针的正确快速校正,助您更好的提升工作效率。
