汽车检具是用于控制汽车零部件和整车尺寸以及零部件之间匹配度的设备或工具，被誉为“汽车裁判员”。它在汽车制造过程中起到关键作用，帮助企业实现量产标准化零件，提高零配件的质量，完善整车性能，
降低开发成本 。
这里有一些关于汽车检具行业的重要信息:
1. 产品分类:汽车检具根据使用阶段可以分为单件检具、总成检具、开闭部件检具、组装检具、内外装综合检具等。
目前，汽车零部件企业主要使用带测量功能的检具和三坐标测量支架 (柔性检具) 。对于零件上的某些极其重要的功能性尺寸，还能利用检具进行数值检测，
通常不能借助检具直接获得零件基于车身坐标系统精确的坐标值，而是将零件置于检具上通过三坐标测量机测量方才获得，
现代检具的结构在设计时同时考虑其可以作为测量支架使用，但是当检具的在线检查功能与测量支架功能不能同时满足时，应首先满足检具的在线检查功能。
汽车检具是按需方要求定制的专用检验设备，检具的设计必须按照客户提供的最终3D数据及2D图纸，3D数据必须具备正确的汽车坐标系，
检具的设计及制造都需要通过客户的认可才能进行加工和交付，测量支架是用三坐标测量机测量零件时的一种辅助支架，
其所有的支撑面(点)和定位基准面均必须根据零件的CAD 数据铣削加工，有些特殊零件的测量支架还应具有部分检具的功能。
所以检具制作，使用过程中三坐标检测是非常重要的检测手段。
思瑞测量高精度三坐标搭载HA-A-T7.5测头系统，它是高速、高精度的可分度三维扫描模拟测头。可同时兼容触发和扫描功能，支持所有标准的探测模式：单点测量、自定心测量和连续高速扫描测量，完成各种复杂的测量任务，
包括复杂轮廓和外形的扫描。可快速直观检测轮廓度波动。
CROMA PLUS三坐标

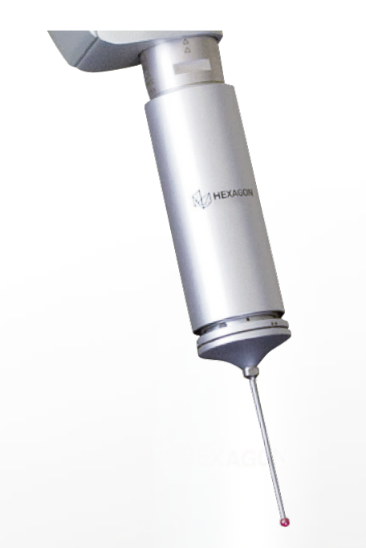

HP-S-X1H扫描测头

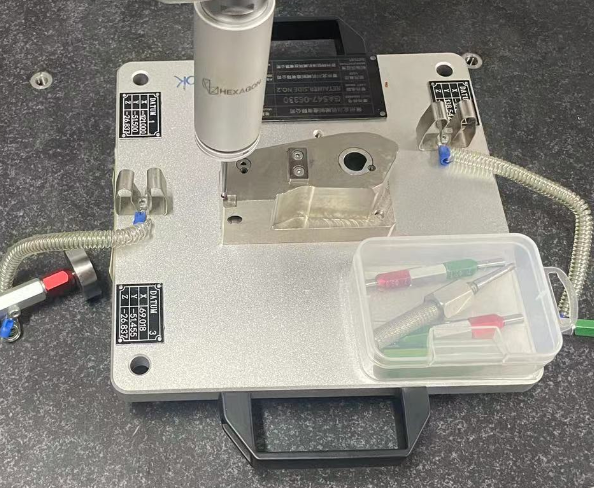

一、 将检具平放在三坐标大理石台面。
二、建立坐标系

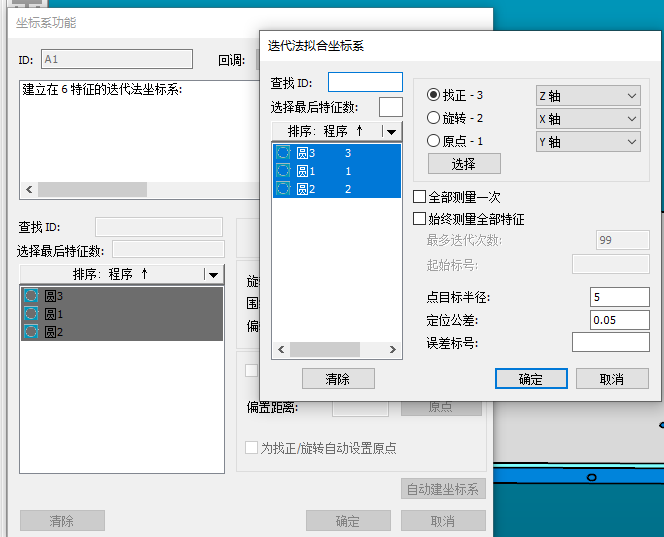

2.1使用检具3个基准孔，用三圆迭代法建立粗精坐标系。
（坐标系建立示意图）

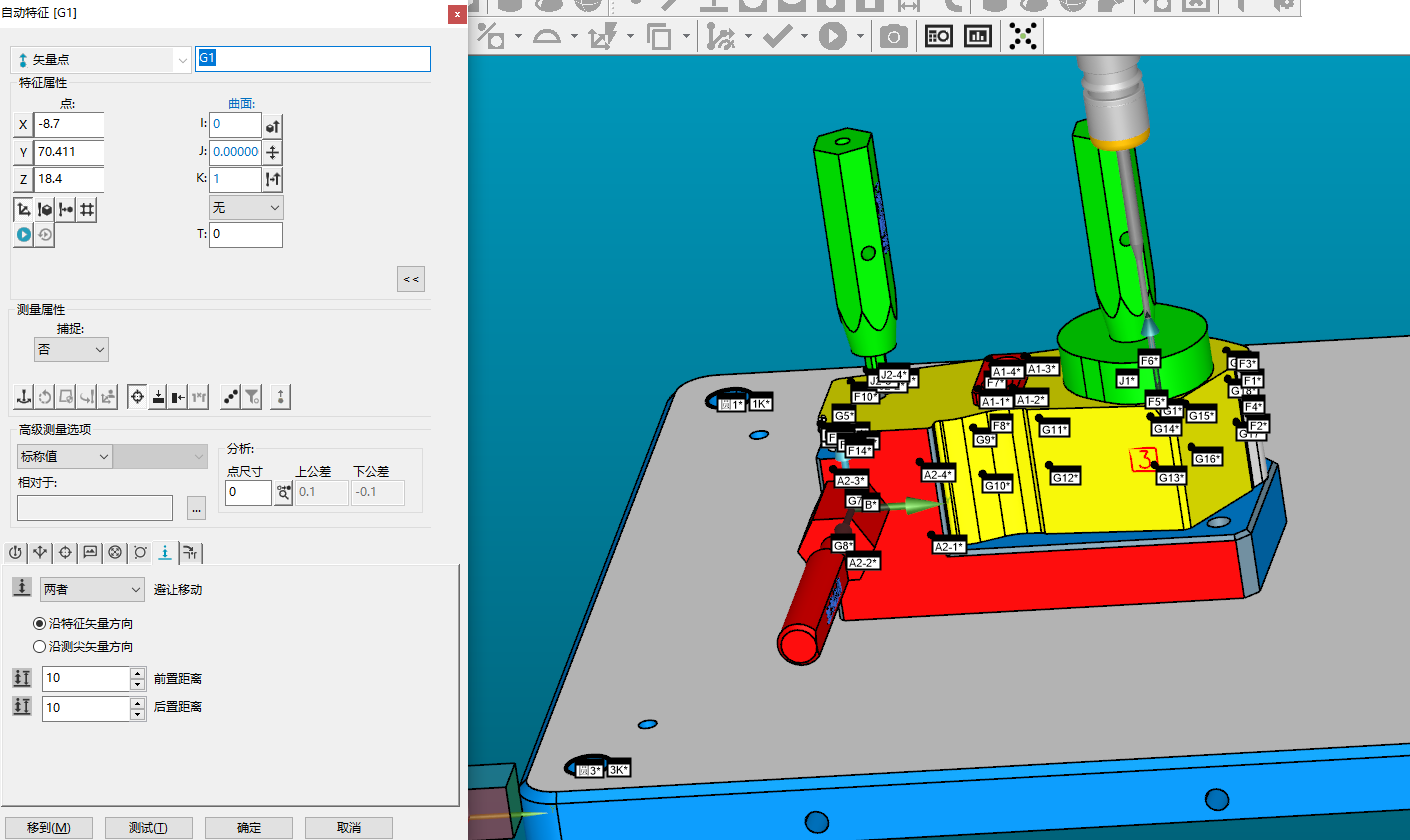

2.2 在模型上选取自动矢量点

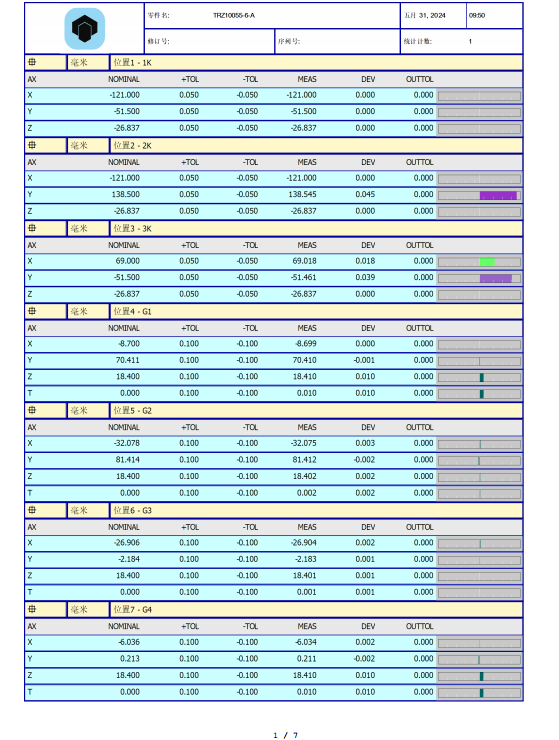

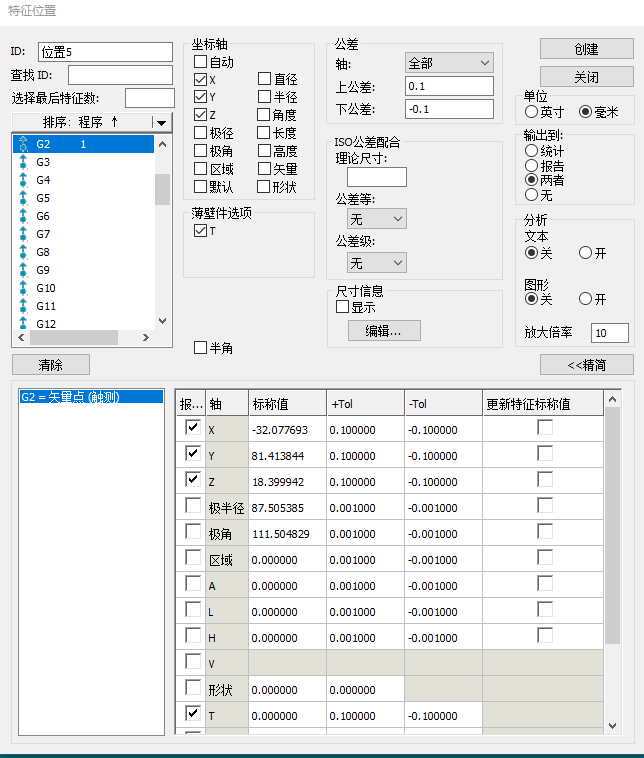

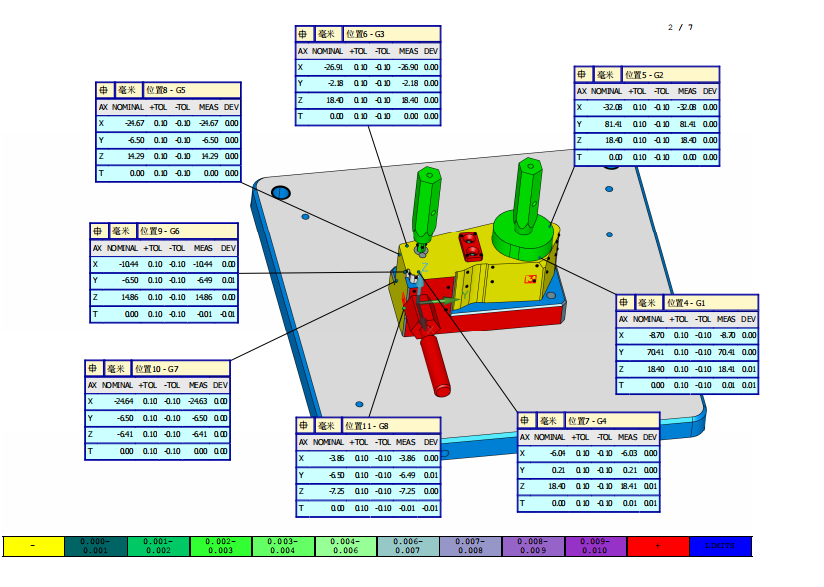

通过三坐标导入检具模型，用三圆迭代法建立坐标系，用自动矢量点测量模型点位，全部创建运行，自动出结果，根据三坐标测量机测量结果调整检具或者验收。
