三坐标测量机基础知识课堂—DMIS基础简介

发表时间:2021-07-14 14:07:02 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:




什么是DMIS?

DMIS的全称是Dimensional Measuring Interface Standard,即尺寸(Dimensional )测量(Measuring)接口(Interface)标准(Standard),DMIS标准的最初开发是由计算机辅助制造国际公司(CAM-I)资助的。在1985年2月开始作为三坐标测量机尺寸测量的接口规范项目, 这个规范是自动化系统间检测数据的通讯标准,是由用户和三坐标测量机测量设备厂商共同努力的结果。

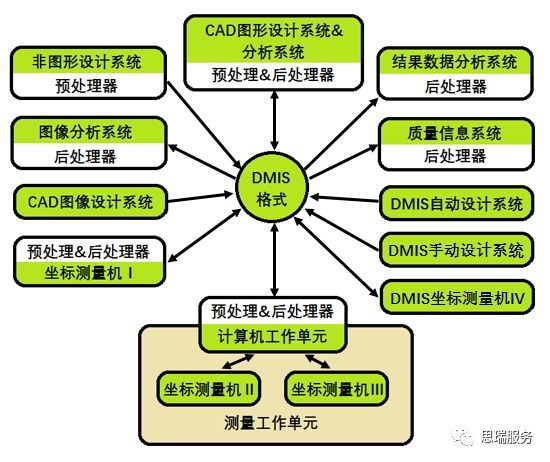

DMIS的目标是作为一套计算机系统和测量设备之间检测数据双向通信的标准,提供一种数据格式,形成各类分系统之间进行数据交换的中性文件。其内容涉及检测规程和检测结果两部分,检测规程是由计算机系统提供给三坐标测量机的,而检测结果是三坐标测量机反馈给计算机系统的。

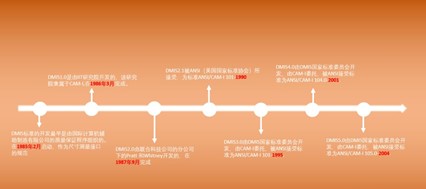

DMIS的发展简介



三坐标测量机基础知识课堂—DMIS基础简介(图1)

DMIS的语句形式有哪些?

它有2类基本形式的语句,即面向过程的命令语句和面向几何的定义语句。

三坐标测量机基础知识课堂—DMIS基础简介(图2)

命令语句由运动语句、机器参数语句以及在DME(三坐标测量机)上检测过程本身所特有的其它语句组成;

定义语句用来描述几何、公差、坐标系统以及可能包含在CAD系统数据库中的其它形式的数据。

整个DMIS程序由定义、命令以及程序子单元组成。程序子单元是在逻辑上将定义和命令组合起来,完成一定功能的一串语句。每一子单元都由它的起始和结束语句来识别,其一般结构如下:

DMISMN/‘程序号’ 、FILNAM/‘文件名’ 、外部文件声明语句、数据声明语句、宏定义语句、DMIS程序语句、ENDFIL。



下一期为您带来三坐标测量机关于DMIS定义语句的详细介绍。
