如何使用影像测量仪对齿轮进行精密测量?

发表时间:2022-03-08 14:03:00 作者:三坐标 来源:www.serein.com.cn 浏览:

机器的工作性能、承载能力及使用寿命与小小的齿轮的制造精度息息相关,生产过程中必须达到极为精确的尺寸,采用三坐标影像仪等精密检测设备保证齿轮的品质很有必要。


齿轮的测量,在三坐标测量案例中是一个非常典型的案例。但是根据客户测量齿根圆,齿顶圆,齿距等尺寸检测需求及购买需求,选用OPTIV ADVANCE通用型影像测量仪进行光学投影测量,配置3X光学镜头及专业PC-DMIS vision软件,能更快得出尺寸数据。


OPTIV ADVANCE影像测量仪采用高稳定性固定桥式结构,配置丰富,是性能稳定的3D复合式测量仪。高速控制系统和精密导轨保障设备的高精度特性。

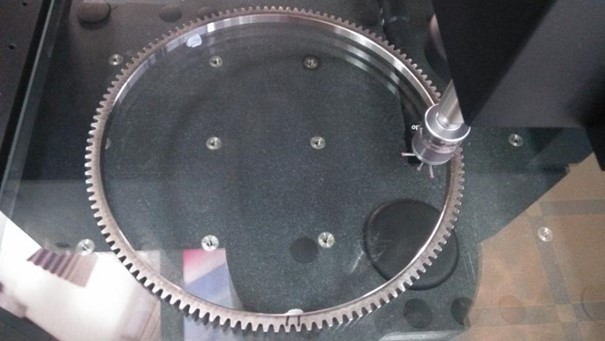

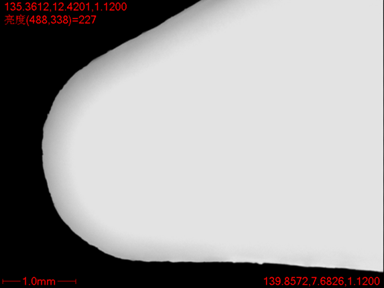

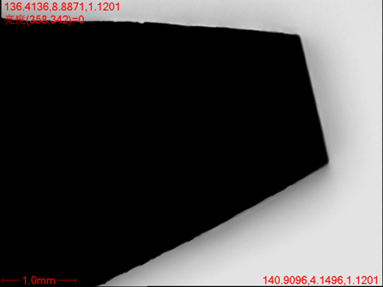

OPTIV ADVANCE影像测量仪能有效简化产品质检、评估分析等工作,只需简单几步即可完成尺寸测量。通过将齿轮固定在机器的工作台面上,高分辨率彩色数字相机投影出齿顶和齿根的位置,快速定义齿轮参数,软件自动计算该公差标准的公差值并且判断该齿轮的公差值。

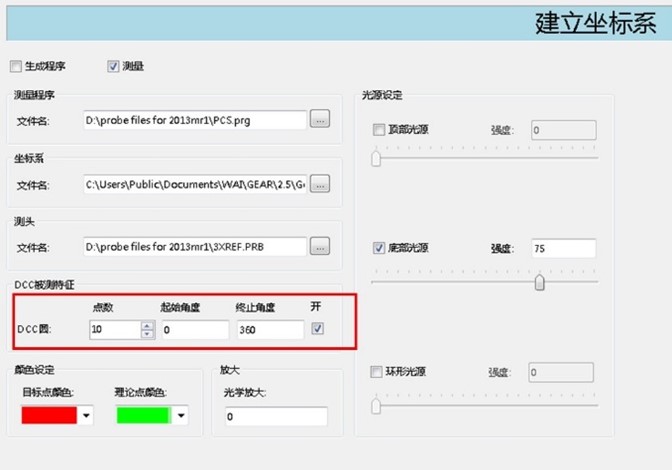

然后建立零件坐标系,利用齿轮的中心内圆和第一个齿的左右两面来建立坐标系,设置好光源和取圆点数,测量时根据软件提示取点测量。设置好齿轮测量时的取点密度和光源,开启过滤器,可以有效的过滤毛刺和灰尘等,保证测量数据的有效性和准确性,测量齿轮后自动输出图形化报告。




OPTIV ADVANCE影像测量仪不仅拥有高精度性能,还能满足高效测量需求,出色的的完成齿轮测量任务,同时,OPTIV ADVANCE影像测量仪也是平板电脑、手机零部件,精密机械加工等多个行业的可靠测量伙伴。
