OPTIV ADVANCE /ADVANCE F 通用型影像测量仪
OPTIV ADVANCE /ADVANCE F 通用型影像测量仪
OPTIV ADVANCE /ADVANCE F 通用型影像测量仪

OPTIV ADVANCE /ADVANCE F 通用型影像测量仪

配置高端中央处理器,支持多种传感器,灵活可靠,是3C电子和汽车行业的理想测量方案。

机器型号:

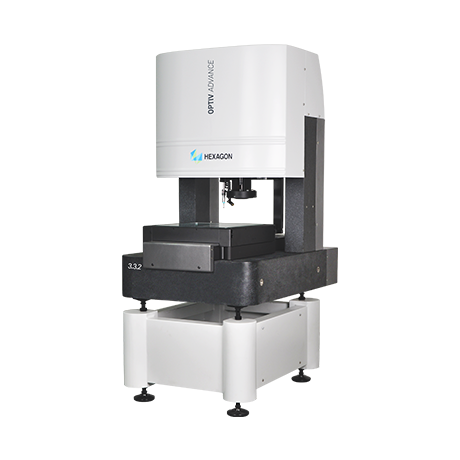

OPTIV  ADVANCE /ADVANCE  F 3.3.2

OPTIV  ADVANCE /ADVANCE  F 4.5.2

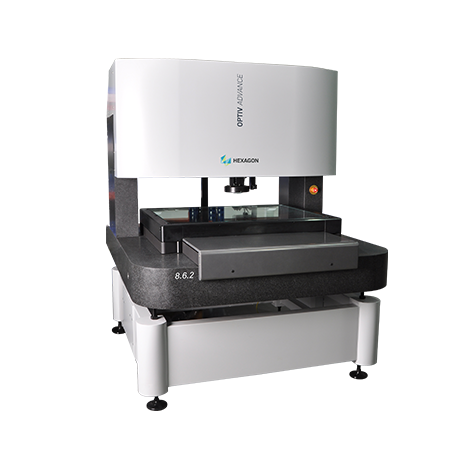

OPTIV  ADVANCE /ADVANCE  F 8.6.2

产品详情

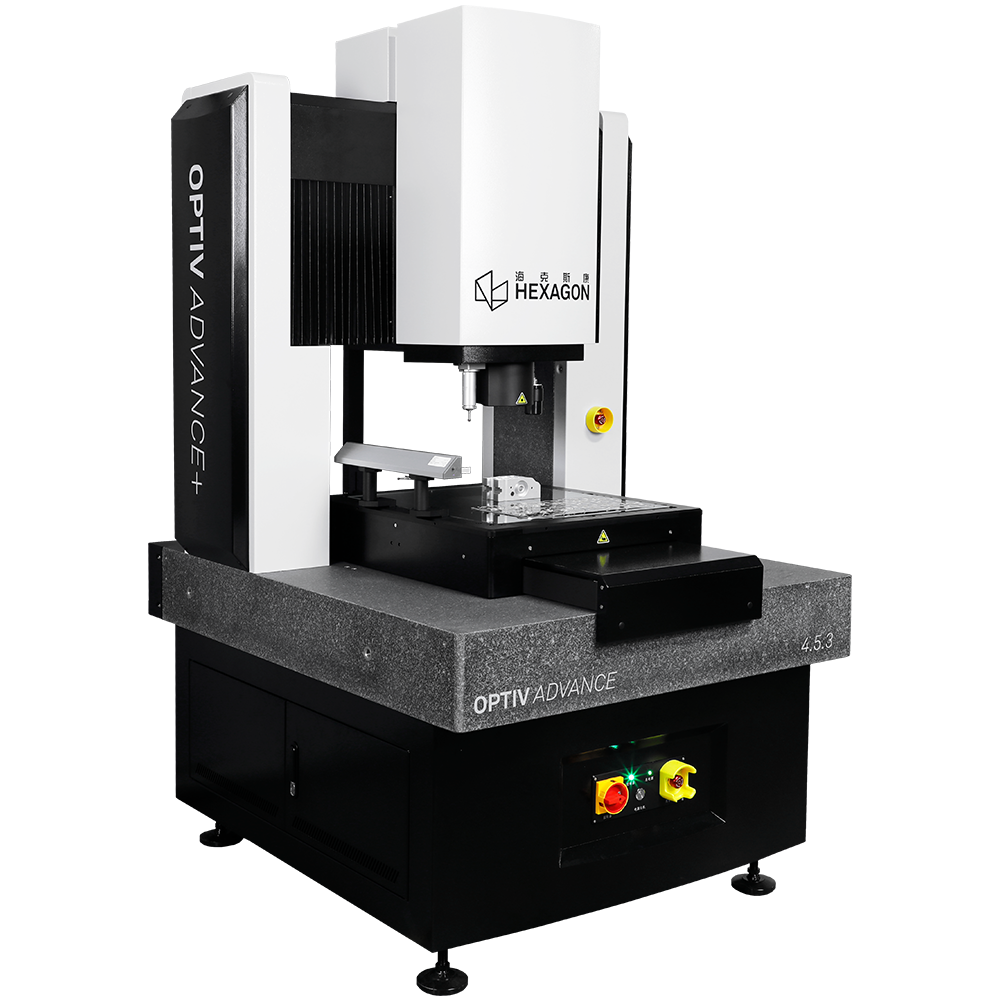

OPTIV  ADVANCE /ADVANCE F 复合式影像测量仪采用稳定的固定桥式结构,得益于其所配置的高端的中央处理,精度高,配置丰富,是一款非常具有竞争力的3D复合式影像测量设备。

OPTIV ADVANCE /ADVANCE F 通用型影像测量仪(图1)


应用范围广泛,实用性强

灵活、高可靠性的OPTIV  ADVANCE /ADVANCE F 系列复合式影像测量仪支持多种传感器,一次装夹、一次设置快速完成多种特征测量。被广泛的应用于:汽车电子、手机零部件、精密机械加工,为金属加工件,塑料件,液晶面板和相关元器件配合提供复合式测量方案。

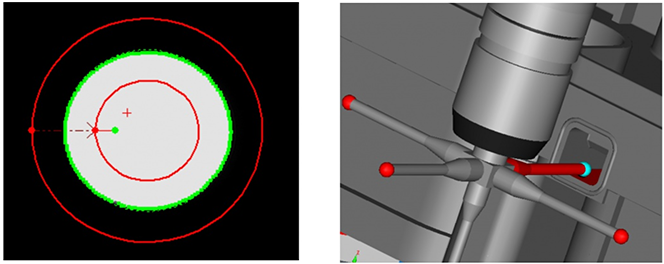

1. 尺寸很小的方槽及小孔,使用光学测头就很容易测量通孔和表面轮廓。

2. 使用接触测头指定坐标位置点,评价平面度和测量侧面内孔尺寸。


OPTIV ADVANCE 通用型影像测量仪(图2)


测量方案

1.  手机零部件

复合式测量一次性解决外形尺寸、配合孔位配合边的宽度尺寸、轮廓尺寸、配合面等测量难点。更高效、更准确的检测。

2.  液晶面板

测量透明、反光、低对比度的表面,高精度完成2D尺寸检测、高度尺寸检测、轮廓尺寸检测。

3.  汽车电子

内孔尺寸使用接触式测量,小孔及细窄肋使用光学大倍率聚焦测量,光学轮廓扫描件弧形开口边界。

4.  连接器

同轴光方便测量盲孔、PC-DMIS软件阵列自动编程测量和评价。

5.  pcb板

PCB的弓曲和翘曲测量,孔的位置阻焊膜厚度,插入之后的芯片高度和角度。


OPTIV ADVANCE 通用型影像测量仪(图3)


产品优势

更高效、更准确的检测;OPTIV  ADVANCE / ADVANCE F 系列配置的高端的中央处理器,具备优异的光学性能,且支持多种传感器。

• 整体花岗岩材料,采用固定桥式结构,三轴均为中央驱动,精密直线导轨,具有高精度、高可靠性;

• 高速CNC 控制系统,全伺服闭环控制;

• 高分辨率彩色数字相机,高清晰度影像效果,高品质的画面;

• 搭载全自动高精度变倍镜头;

• 同轴光,透射光,多段表面环形光;

• 可提供接触式触发测头,共聚焦白光传感器,线激光传感器;

• Z 轴可升级到300mm;

• 配备METUS 或PC-DMIS VISION 测量软件。

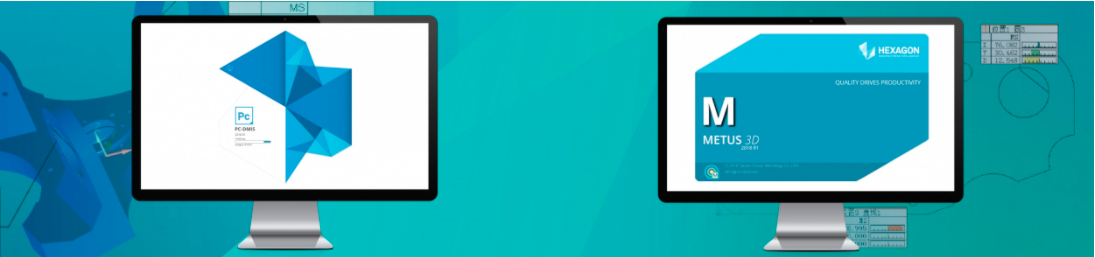

测量系统软件

PC-DMIS VISION是海克斯康为影像测量机用户打造的复合测量软件。

它秉承了计量软件PC-DMIS的核心技术,具备直观的操作界面和智能化的特征自动识别功能,脱机编程操作和模拟优化探测路径,使得该款软件简单易学,高效实用。

METUS由有着多年行业经验的海克斯康软件设计团队基于PC-DMIS设计和研发的全视觉测量软件。秉承了计量软件PC-DMIS的核心技术,专为影像产品而研发。在METUS的研发过程中,除了贯彻细致计量标准的理念,也将易学易用的宗旨落到了实处。


OPTIV ADVANCE 通用型影像测量仪(图6)
