复合式影像测量仪如何对笔记本电脑外壳进行检测

发表时间:2022-04-14 13:04:00 作者:三坐标 来源:www.serein.com.cn 浏览:

笔记本行业在过去的几十年里,不断突破极限,一次又一次将笔记本的重量降低、厚度压缩,目前世界上最轻的笔记本仅500多克,最薄的笔记本平均厚度不足1厘米。笔记本轻薄化的极致追求,对装配工艺和制造精密度提出了更高的要求。

如何使用复合式影像测量仪对笔记本电脑外壳进行检测?

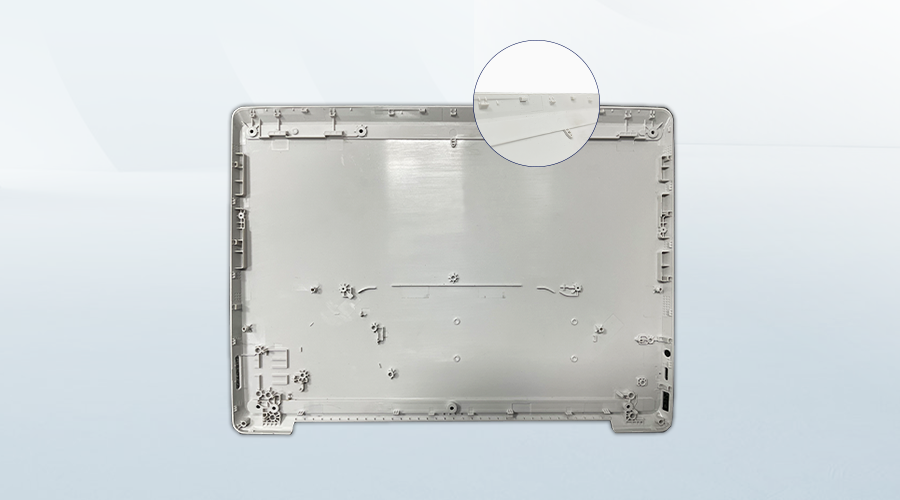

笔记本电脑外壳结构复杂,分为ABCD四个面,需要检测长宽尺寸、翘曲度、平整度、卡钩尺寸等多个项目,精度要求高。如何来保证产品的质量是各大厂商生产加工过程中面临的棘手难题。


如何使用复合式影像测量仪对笔记本电脑外壳进行检测?

OPTIV ADVANCE复合影像测量仪针对这类产品提供了优秀的精密尺寸检测方案,通过同时运行影像、白光共聚焦、接触式测量等多传感器技术,对每个尺寸进行高效精密检测,使笔记本外壳的A B C D四个面的安装组合更加严丝合缝,赋予笔记本电脑优质的产品质量。

如何使用复合式影像测量仪对笔记本电脑外壳进行检测?

多传感器测量方案

全自动高精度变倍镜头搭配德国高分辨率彩色数字相机,清晰呈现笔记本外壳图像,轻松获取笔记本外壳长宽,孔位,卡钩位置尺寸,用于管控整体变形及安装配合位置关键尺寸。

如何使用复合式影像测量仪对笔记本电脑外壳进行检测?

笔记本电脑的接口孔径,影响接插件的拔插舒适度;卡钩的尺寸、高度关系到笔记本电脑组装后的缝隙大小,通过使用探针更换架,搭载不同类型测针(星型针、特定角度专用关节测针),高效完成侧边孔的尺寸,并补足影像无法检测的卡钩高度类尺寸。

如何使用复合式影像测量仪对笔记本电脑外壳进行检测?

针对翘曲度,平整度多个面的形状测量,通过测量精度达亚微米级CWS白光传感器进行检测,保证笔记本的外形曲线复合设计要求。

如何使用复合式影像测量仪对笔记本电脑外壳进行检测?

强大的测量软件

丰富的硬件配置再结合功能强大的PC-DMIS这款三维测量软件能够很好的对各类尺寸进行分析检测。

如何使用复合式影像测量仪对笔记本电脑外壳进行检测?


OPTIV ADVANCE通用型影像测量仪,作为一款性能稳定的3D复合式测量仪,可搭配不同的传感器完成不同测量需求,不管是笔记本电脑,还是平板电脑、手机零部件、精密机械加工都能很好地实现测量。
