汽车配件逆向检测应用案例

发表时间:2021-07-05 10:07:36 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:

一、汽车配件逆向检测介绍:

逆向检测是已有标准样件但是没有理论图纸的基础上,通过反向检测得出工件的三维立体图。逆向检测普遍用于汽车配件行业,通过汽车标准配样件,逆向检测收到三维图,再对所收到的三维图纸再设计加工,形成标准图纸。


二、 适用范围:

本例适用于杆件类产品逆向工程。


三、测量注意事项:

不宜使用碳纤维加长杆测量。


四、 测量过程分析:

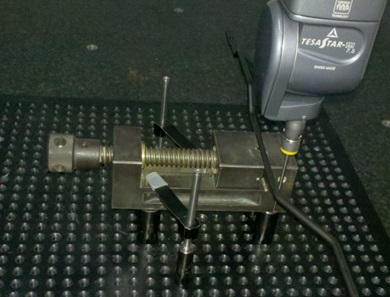

第一步:工件分析。观察该工件,为圆柱型钢条弯折而成,做逆向工程时提供两个视图的曲线即可。

汽车配件逆向检测应用案例(图1)

第二步:工件装夹:此工件为钢材料,较长,可利用夹具从中夹紧工件,避免测头触测时工件晃动。



五、 具体测量步骤:

因工件为圆柱体弯折而成,用红宝石测头不宜测量,在此处可用加长杆代替测量曲线,EXTEN40MM,且不宜用碳纤维加长杆。

1、测针校验:此处无需检验,用到两个角度A0B0,A90B-90;

2、手动建坐标系:只用到机器坐标系,无需建工件坐标系;

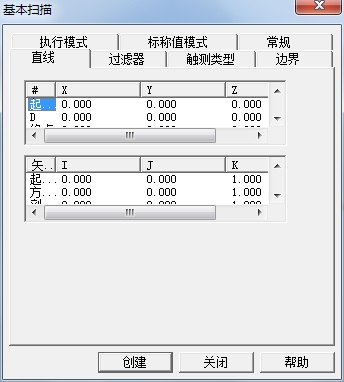

3、曲线扫描:如下图:

汽车配件逆向检测应用案例(图2)

汽车配件逆向检测应用案例(图3)

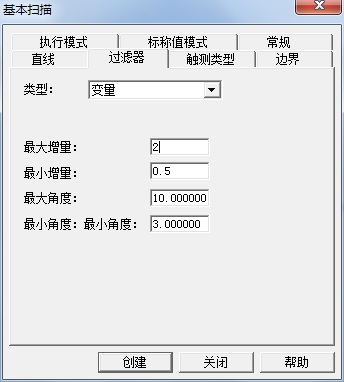

设置好起始点、方向点、终止点后,设置过滤器;

汽车配件逆向检测应用案例(图4)

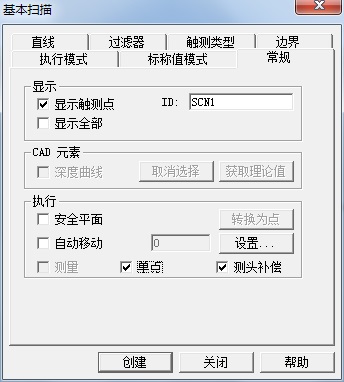

然后点常规,勾选上单点:

汽车配件逆向检测应用案例(图5)

然后开始扫描测量点,同理换A90B-90后同样操作。

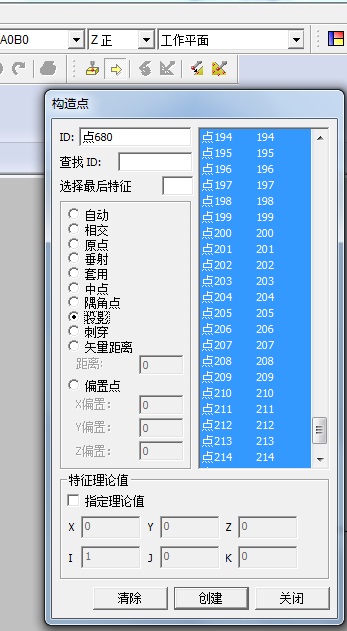

4、构造:将A0B0扫描出来的点全部投影到Z正工作平面,A90B-90扫描出的点全部投影到X正工作平面上,然后构造出两条

曲线,注意选择点的顺序。

汽车配件逆向检测应用案例(图6)

文件导出为IGES格式文件。


5、总结:测量该工件时目的在于求出曲线,而曲线可通过测点构造来实现,所以首先用扫描功能来测量点,再通过投影点

功能投影到机器工作平面上,再构造曲线,导出iges格式。


六、 汽车缸盖顶检测机型、软件、测头配置推荐:

Croma三坐标测量仪;测头配置:MH20I+TP20+1BY10
