影像测量仪能够测量哪些形位公差

发表时间:2021-06-17 15:06:00 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:

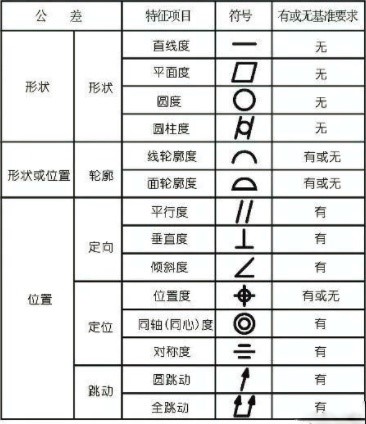

在我们的印象中,影像测量仪能够测量的形位公差就是基本尺寸(X,Y,Z,直径,半径,极径,极角),距离,夹角等二维尺寸以及形状公差(直线度,圆度),还有平行度,垂直度,同心度(被测要素是圆),这是我们任何一款影像测量仪都能够满足的。



随着现代科学制造业的不断发展,我们的影像测量仪要是还停留在测量基本尺寸的阶段上那必然是会被淘汰的,跟着优胜劣汰,我们的影像测量仪自然也是要进步的,不仅仅是测量这些形位公差,现在扩展了另外一些形位公差测量,制造业对影像测量仪的测量要求也是越来越高了。



 影像测量仪



我们先来看一下常规尺寸的测量,这些尺寸,我们仅仅使用CCD和镜头对零件进行投影即可测量,这个是没有任何难度的测量。如果我们要测量轮廓度、位置度 、平面度,我们又该如何进行测量呢?当然,这就看我们影像测量仪配置的是什么样的功能,比如有CCD+探针,CCD+激光等搭载不同的传感器。另外还有软件的配置也是有要求的,测量轮廓度时,要求我们的软件需能够导入3D功能,或者能够导入DXF,因为在没有这两种格式下,测量轮廓度是完全没有意义的,轮廓度的意义就是理论值与实际值的对比,来得出轮廓度。接着,我们再说一个跳动(圆跳动和全跳动),我们一般不会建议用影像测量仪或者三坐标测量仪来测量这两种公差,往往测量出来的数值是不太准确的,使用跳动仪来测量是合适的,也是准确的。



如果您对我们的影像测量仪还有什么疑问或者是问题,您可以登陆我们的官网了解更多有关于影像方面的资讯。
