光源在影像测量仪中是必不可少的一部分。从测量的角度出发,影像测量仪有表面光、轮廓光及同轴光,好的光源,能够让测量的数据更加的稳定,更准确。

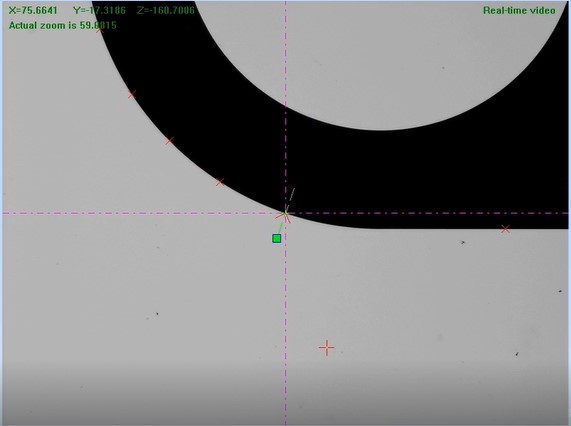

轮廓光是一种逆光照明,所以通常这个光是装在影像测量仪工作台的背面,它主要照射的是零件的背部,在成像时,我们是得不到物体表面的特征,但是能够清晰的得到零件的外观轮廓。轮廓光可以使透明和不透明区分开来,透明的地方会呈现出白色,不透明的地方呈现出来黑色(如下图),明暗对比,在测量识取特征时,精确实际测量。

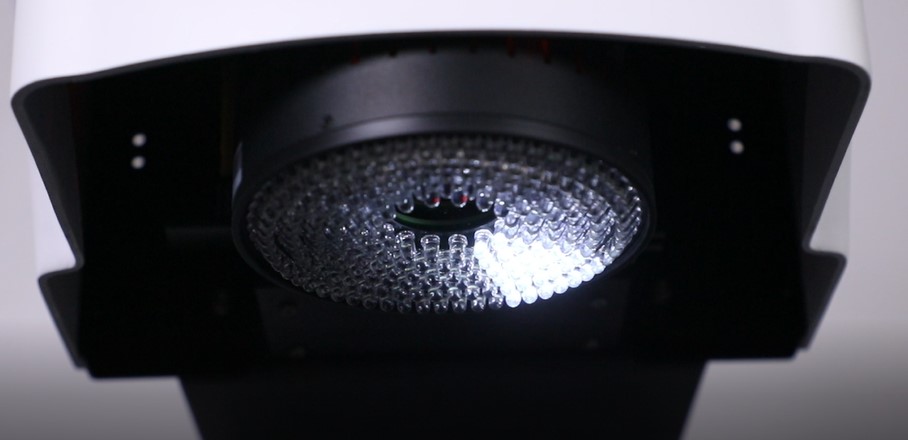

表面光一般采用的是环形光源,一般与影像测量仪的镜头和相机是在同一个方向上的,它主要是测量表面的特征尺寸,由于有的零件表面是比较复杂的,环形光同时照射时是不能够清楚的看到成像,所以我们现在可以采用分区照明,来达到我们想要的影像成像效果。思瑞测量现在给影像测量仪普遍都装上了六环八区灯,多角度程控光源,保证了测量数据的可靠性。
同轴光是一种与相机同轴方向的光源,他主要作用于零件的深孔及盲孔深度,而且对测量透明反光的零件有独特的用处,对抓取零件元素的准确性有很强的辅助作用。
数据测量的准不准确,就要看光照的好不好。所以,光源在影像测量仪中是非常至关重要的一个点,另外光源的作用还有照亮目标,提高亮度;形成有利于图像处理的效果;克服环境光干扰,保证图像的稳定性;用作测量的工具或参照物。
了解更多的影像测量仪知识,关注我们的公众号思瑞测量
