应用技巧| 状态窗口之三坐标位置的应用

发表时间:2021-06-17 15:06:14 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:1056


在日常测量过程中,如何控制三坐标的位置,通过以下4个应用技巧,通过点击软件状态窗口就能轻松搞定。



01按指定位置移动三坐标

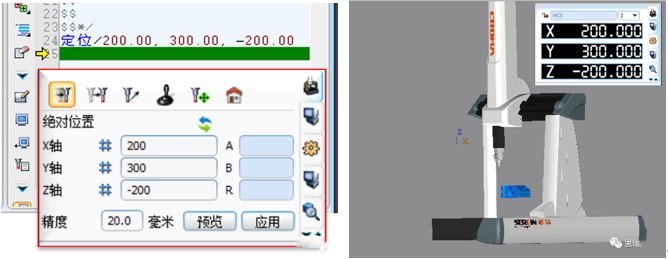

在绝对运动窗口填入要移动的目标位置的坐标值,点击应用机器会从所在位置直接移动到目标位置,在自学习模式打开的状态下会记录DMIS命令。

 应用技巧| 状态窗口之三坐标位置的应用(图1)

02相对运动 选择相对运动,在对应的轴向输入想要移动的距离,点击应用即可实现三坐标的定向定量的移动,并会根据机器当前的位置进行计算,得到目标位置的坐标值,记录为移动点。

应用技巧| 状态窗口之三坐标位置的应用(图2)

03指定矢量方向的移动 与相对运动相似,矢量运动是要求我们通过人工输入、测头指向或者测点来确定一个矢量方向,并输入在该方向上要移动的距离,点击应用可记录计算后的移动位置。

应用技巧| 状态窗口之三坐标位置的应用(图3)

04 虚拟操纵杆及拖拽器的应用 除了上述几种情况移动三坐标测量机外,还可以使用虚拟手柄和拖拽器移动机器,具体步骤如下



在三坐标测量软件Rational-DMIS界面中,显示界面右下角相对位置中输入坐标—输入相对运动值—指定矢量运动—虚拟手柄操作—拖拽器拖拽—设定软复位坐标点
