三坐标测量仪器应用技巧——文本提示的妙用

发表时间:2021-08-26 16:08:07 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:1049



导语 今天小编要为大家带来一个三坐标测量仪器检测中的小技巧,使用这个技巧可以有效的避免投入大量时间去做无用功,而要实现这个效果我们只需要学会在程序中合理的添加提示窗口就好。下面让我们来学习一下如何使用这个技巧吧!



01

情景简介

小张是某家铝制品加工工厂的三坐标测量仪器检测员,最近他因为新产品合格率低,工艺安排全检导致检测任务激增,可怜的小张被要求每天加班到深夜重复的做着跑程序的工作。就这样重复的做了跑了两天的程序,细心的小张发现在不合格的产品中大多数的不良原因都是检测基准本身的形状就超出了公差。基准超差后产品就是不合格品,此时再向下检测就是纯粹的无用功。这时候小张就在想假如在基准检测出不合格时程序可以直接弹出提示,不就可以直接更换下一件产品了吗,如此一来便可以大大的提高工作效率了。今天我们就以这个情景来讲解我们的三坐标测量仪器测量软件上的提示窗口吧。

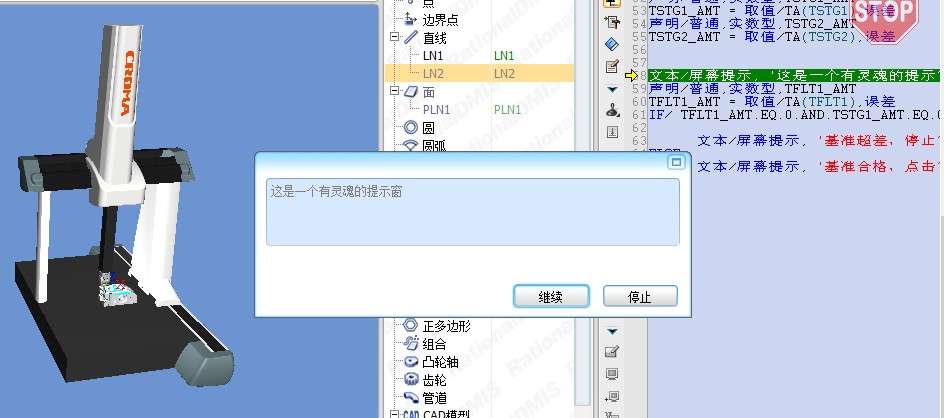

弹窗提示

三坐标测量仪器应用技巧——文本提示的妙用(图1)

02

主要命令简介

1、赋值:将被测基准的尺寸要求的超差值赋给变量;

DECL/COMMON,REAL,TSTG1_AMT

TSTG1_AMT = VALUE/TA(TSTG1),AMT

2、IF判断:判断超差值是否大于零,大于零则直接弹出窗口提示。

IF/ TFLT1_AMT.GT.0.AND.TSTG1_AMT      TEXT/OPER, '基准超差,停止程序'      ELSE    F(CIR1)=FEAT/CIRCLE,INNER,CART,39,60,0,0,0,1, 16.4      MEAS/CIRCLE, F(CIR1), 3GOTO/CART,   35, 57, 10      PTMEAS/CART, 32.59, 54.89, -2,  0.78,  0.6,  0      PTMEAS/CART, 32.2, 64.52, -2,    0.83, -0.55,  0      PTMEAS/CART, 41.18, 67.9, -2, -0.27, -0.96,0      GOTO/CART,   40.65, 55.60, 10      ENDMES        ENDIF3、弹窗命令:设置弹窗内容     TEXT/OPER, '基准超差,停止程序'



03

小结

弹窗命令通常被用户用来作为操作提醒使用,如提示打开夹具,提供一个程序中断给出操作空间,本章所介绍的是结合赋值和判断将程序结构进行优化,让我们的程序更加智能,利用巧妙的结构给我们的三坐标测量仪器检测提高效率。
