影像测量仪光源有哪些分类

发表时间：2021-07-19 16:07:50 作者：思瑞瑕疵检测来源：www.serein.com.cn 浏览：839

影像测量仪又称视觉检测仪器，一套完整的视觉检测系统分为两大部分，图像采集和图像分析。图像采集主要由工业相机、镜头以及光源组成，光源的应用直接决定了采集的数据是否准确。

影像测量仪光源的作用

照亮目标零件，提高亮度；

形成有利于图像处理的成像效果，降低系统的复杂性和对图像处理算法的要求；

克服环境光干扰，保证图像稳定性，提高系统的精度和效率。

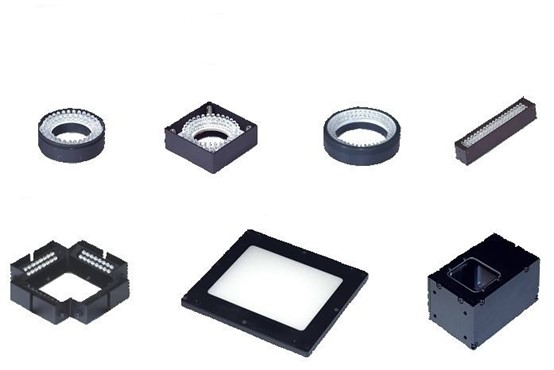

影像测量仪光源科普(图1)

影像测量仪光源的分类及应用

照明角度

同轴光：针对高反射率零件测量，环形多角度程控光源，轻松实现深孔，厚度的截面测量；

表面光：与相机在同一侧，主要针对于零件表面尺寸的测量、盲孔以及凸台的测量；

轮廓光：测量通孔及轮廓测量，称为底光，一般比较常用。

外形

低角度环形灯：应用于塑胶件外观缺陷检测，瓶口缺损检测以及五金件边缘定位等；

高亮条形光源：主要应用于电子元件字符读取，大幅面产品有损检测，大幅面印刷品外观检测；

环形低角度无影光源：应用于工件表面的缺陷检测，塑胶表面OCR识别，电容字符的识别等；

圆顶光源:圆柱体表面检测，表面不平整缺陷检测，电子元器件外观缺陷检测；

线形光源：主要应用于PCB线路板测量以及大幅面尺寸精密测量等。

好的光源设计，不仅可以降低图像处理算法要求，而且还可以提高影像测量仪系统的精度和效率。但是并不是任何零件测量的光源都是可以选择同样的，不合适的照明，对零件的测量结果是会产生很大影响的。
