如何测量PCB板的长宽尺寸及平面度?

发表时间:2022-03-08 16:03:03 作者:三坐标 来源:www.serein.com.cn 浏览:

在现代社会电子设备几乎无处不在,从电子手表到电脑,它们已成为我们日常生活中必不可少的部分。而电子产品间有个共同点,它们都需要采用PCB进行电气互联。由此可知PCB有着很大的制造需求。但作为一种精密元器件,PCB需经过严密测验及格方能出厂。思瑞这份影像仪测量方案,能够帮助客户实现高效的测量方式。

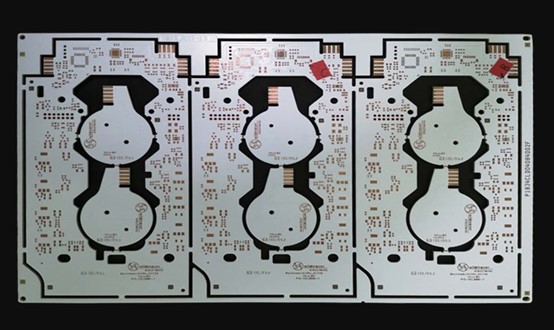

此次需要对下图这款PCB板的长宽尺寸及平面度进行测量,经考量采用SVM CLASSIC完成此次测量任务,具备多项先进技术的它能够保证大行程精密测量。




完成工件固定后即可开始测量,一次可抓取多个测量元素,仅需34s即可完成测量,运行效率比传统机器快5-8倍。测量时能运用脱机编程。在操作按钮中选择“导入工程图纸”,完成后再弹出界面中框选所需测量元素,接着点击“+”完成测量要素生成。随后再摆正元素即可。


METUS对自动化接入也有比较友好的支持。通过对接口的二次开发,可定制化对接客户数据系统,进一步提升测量效率。在测量前通过产品二维码和扫码设备的配合完成产品编号的记录,通过METUS软件的Inspect功能接口完成获取状态、控制运行相应CNC、获取测量结果等功能,在其他接口的配合下完成软件端的自动化测量工作。




自动化测量设备是思瑞关注的技术重点,至今已针对多种应用场景推出相应的测量专机。为实现。为帮助企业实现专业高效测量,思瑞一直在前进。
