汽车弯管检测难题,思瑞三坐标检测方案轻松解决

发表时间:2021-11-11 11:11:33 作者:三坐标 来源:www.serein.com.cn 浏览:

汽车弯管检测难题,思瑞三坐标检测方案轻松解决


汽车上应用的弯管的领域很多,是各个总成系统能否高效运转的关键元素之一。需经过严谨测量与检测,才能确保管路系统功能的正常运转。如游标卡尺、扫描检测等传统检测方式不适用于汽车弯管检测,容易会忽略一些细微尺寸上的偏差,检测数据不精确,结果也不直观。而经过验证,思瑞三坐标可以轻松完成弯管精确检测。

汽车弯管检测难题,思瑞三坐标检测方案轻松解决(图1)

思瑞CROMA三坐标

CROMA系列三坐标测量机采用全铝框架技术、柔性气动平衡、精密三角梁等技术,具备高稳定和高效率特性,被广泛应用于汽车零部件、机械加工、模具等多个行业。可搭载Rational-DMIS专业测量软件,可编辑性强,功能完善。




Rational-DMIS管道模块

三坐标测量管道,主要为要求测量表面点轮廓,及指定位置截面圆尺寸为主。思瑞测量Rational-DMIS管道模块,提供管道测量便捷解决方案,能够建立专用的管道坐标系,快速创建坐标,轻松完成弯道精确测量。


·轻松建模


通过管道数据定义,不用导入3D模型,自动生成管道模型,省去制作CAD时间


软件需要的管道数据,支持2种格式,分别是

切点格式(Tangent)

控制点是圆柱与连接圆的切点,(X,Y,Z) 不需要辅助参数


节点(顶点)格式(Apex)

控制点是每相邻两个圆柱的交点(X,Y,Z),辅助参数相邻圆柱中间相切圆环中心圆半径CLR

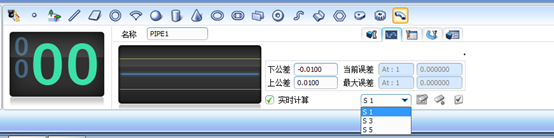

·手动测量


选择对应管道段,进行手动测量圆柱,不得少于6个点,至少测量2段



汽车弯管检测难题,思瑞三坐标检测方案轻松解决(图2)



·管道专用坐标系模块


坐标系对齐更简单,直接使用管道坐标系命令,拖放手动测量的管道段 ,选择主次管道段进行对齐



汽车弯管检测难题,思瑞三坐标检测方案轻松解决(图3)

·自动生成测量点


设置测量行列点数,自动产生测量点,可在不同段拖放不同测头角度,也可不同段分别生成测量点。



汽车弯管检测难题,思瑞三坐标检测方案轻松解决(图4)

直观简约的图形报告

1、文本输出、拖放弯管元素到输出窗口



汽车弯管检测难题,思瑞三坐标检测方案轻松解决(图5)

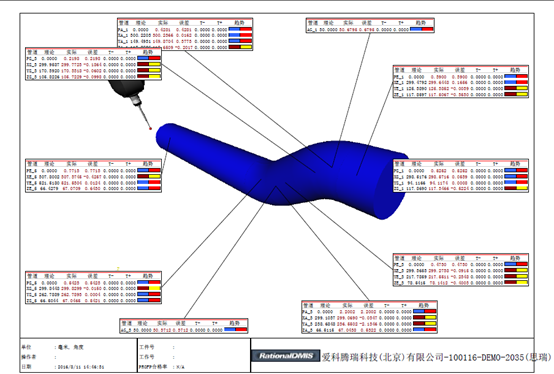

2、图形输出、拖放弯管元素到图形报告窗口



汽车弯管检测难题,思瑞三坐标检测方案轻松解决(图6)

思瑞三坐标搭配RATIONAL DMIS软件,满足产品的高品质检测需求。专用测量模块的加入,实现操作简易、结果精准的专业测量
