提升整机装配良率：思瑞三坐标手机中框尺寸检测方案

随着3C产品向轻薄化与高集成度演进，全金属一体式外壳已成为智能手机制造的标杆工艺。手机中框作为承载屏幕、电池及各类电子元器件的核心支撑框架，其几何精度直接决定了整机的装配良率与用户体验。在实际生产中，由于加工过程中的工艺问题，中框常出现对称度超差、表面平面度不 良、充电孔及卡槽位置度偏移等质量缺 陷。

若装配基准存在偏差，不仅会导致细小零部件无法顺利组装，还会引发屏幕贴合后变形、歪斜甚至漏光等严重外观问题。因此，如何对中框进行精 准、高 效的尺寸检测，成为保障成品质量的关键环节。

检测方案

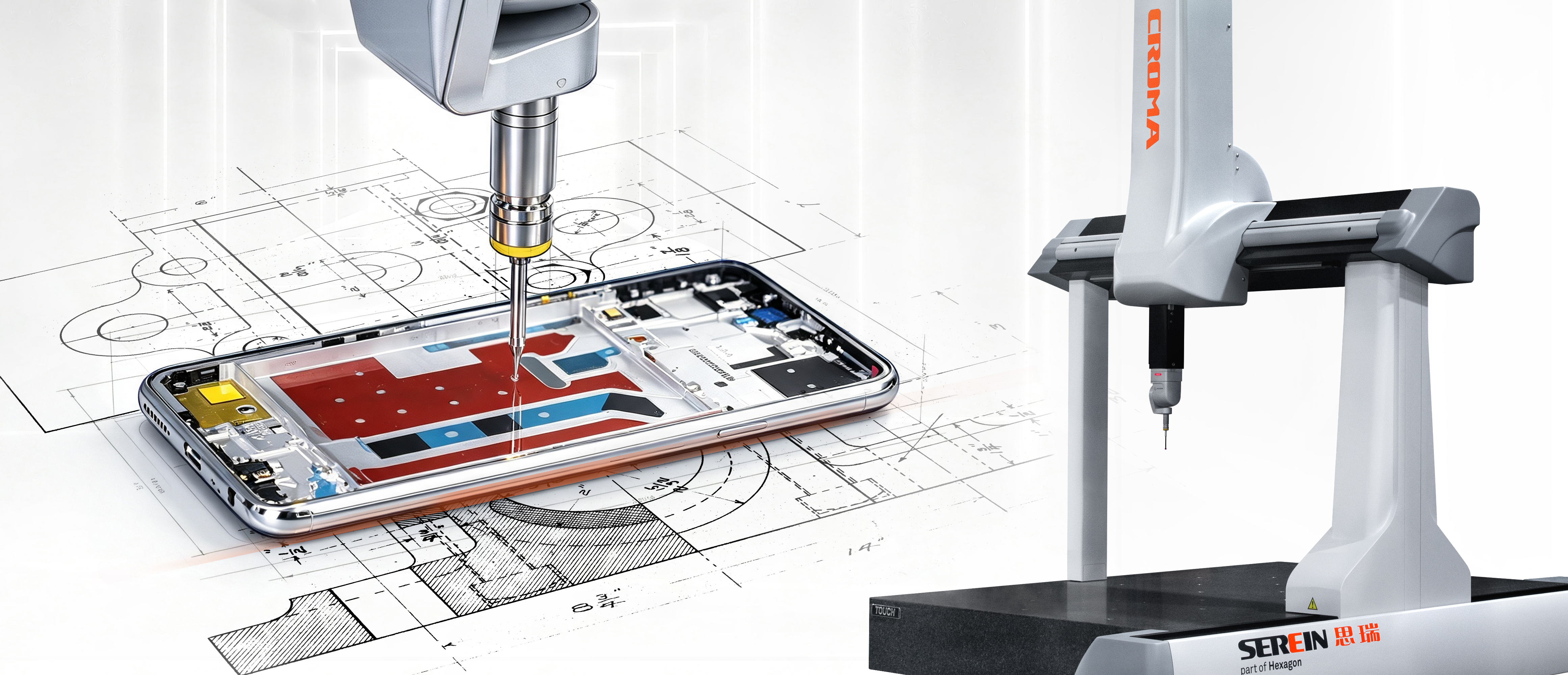

面对手机中框的综合品控痛点，思瑞CROMA三坐标检测方案可轻松应对。该方案搭配HH-A-M7.5自动旋转测座，支持以7.5°为增量进行分度，旋转范围覆盖+180°至-180°，俯仰角度可达0°至105°。同时还能稳定携带超过300mm的加长杆，兼容多种触发式测头，轻松深入中框内部狭窄的腔体、深孔及倒扣位置，实现对复杂几何特征的快速、精 准触测。

检测流程

1、装夹产品

中框由于加工并不是一次成型，会在CNC上经过几次装夹加工，每一次装夹会加工一些尺寸，导致每次中框的模样都不太一样，因此在检测时，装夹的夹具都会有区别，对于一些复杂的中框，可能会设计多套夹具装夹。一般装夹中框会使用治具型板，版上会设有中框的型腔，中框可以嵌合，使用气动压板或螺丝锁紧，结构简单的中框则根据被检测的尺寸使用合适的夹具即可。

2、建立坐标系

在检测3C产品，如中框时，供应链上游为了保证下游检测数据一致，一般会提供一份检测SOP，上面有建立坐标系，测量尺寸的点位，按照SOP上的点位去建立坐标系，如下图。

3、测量尺寸

测量数据一定要按照SOP的点位，测针配置、测头角度、和计算方法去测量，不可随意修改测量点位置，SOP上的测量点位是保证各环节测量数据一致的体现，如下图

注意事项

手机中框测量往往对数据对比的差异问题会较多，测量时要按照相同的温湿度去测量，测针的长度和球大小也会影响到上下游数据差异对比，要严格按照SOP上的规格参数去测量。

手机中框的几何精度，直接决定了整机的装配良率与外观品质。面对日益复杂的腔体结构与严苛的公差要求，思瑞CROMA三坐标测量方案凭借高精度、高稳定，满足了各种复杂内部特征的检测需求，确保了上下游测量数据的高度一致。
