复合影像测量仪在消费电子结构件检测中的应用

发表时间：2025-09-09 10:09:41 作者：影像仪来源：www.serein.com.cn 浏览：

随着电子竞技与沉浸式体验的快速发展，游戏手柄已从传统的输入设备演变为高度集成化的精密电子产品。其集成了摇杆、霍尔传感器、线性马达、复杂曲面的人体工学外壳等，结构紧凑、

功能多样。


在此背景下，制造过程中的尺寸精度、装配一致性及功能可靠性成为决定产品体验与良率的关键因素。

然而，传统检测方式在面对此类高附加值消费电子产品的多维度质量要求时，难以兼顾效率与全面性，尤其是在量产场景下，尺寸、轮廓、间隙、关键结构件定位等多要素的同步检测

已成为质量管控的瓶颈。

为应对上述挑战，思瑞推出了NEW STANDARD 影像仪+探针复合测量方案，通过融合光学成像与精密触测优势，全面覆盖游戏手柄从外观尺寸到内部结构的多层次检测需求，

为游戏手柄等高附加值消费电子产品的精密检测提供了高效解决方案。


1、全要素检测覆盖

融合影像、接触式测头、线激光与点白光共聚焦传感器，实现从按键键程、摇杆尺寸到复杂曲面轮廓的全面测量，覆盖外观、结构与内部关键尺寸。

2、非接触+接触复合测量

利用高倍率光学系统实现非接触快速采集，特别适用于薄壁件、弹性按键、镀层表面等易变形或敏感区域，避免传统接触测量带来的物理损伤；接触测头精准触测深孔、盲区，

有效弥补光学测量的视野盲区，提升检测数据的完整性。

3、智能化软件

搭载影像仪的智能化软件RationalVue软件，支持CAD导入、自动识别几何元素、实时数模比对与图形化报告输出，操作直观，编程高效。

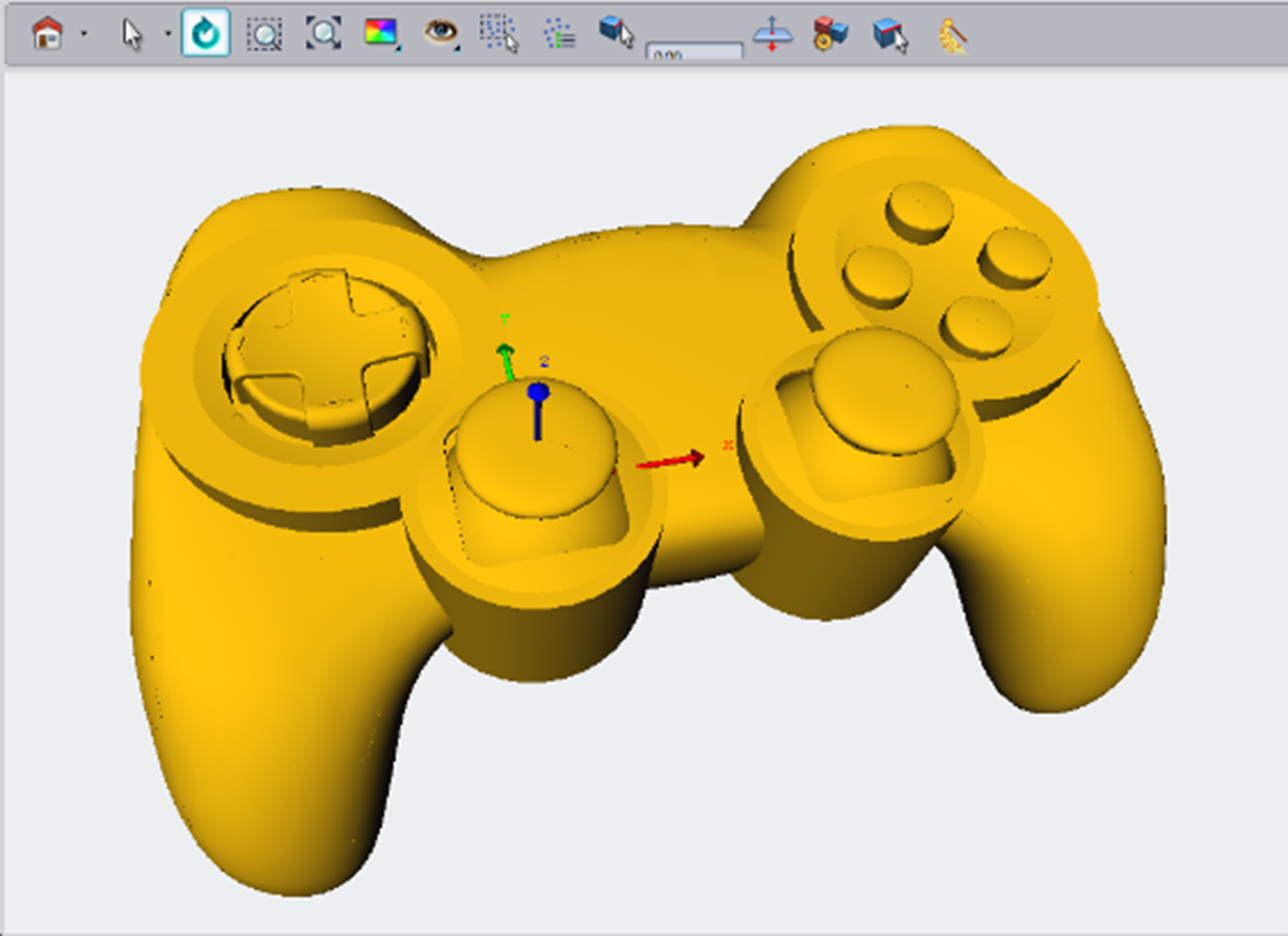

1、导入3D图档

注：测量线轮廓度、面轮廓度时，需要导入3D图档，测量常规尺寸时可以不导入图档。



2、建立坐标系

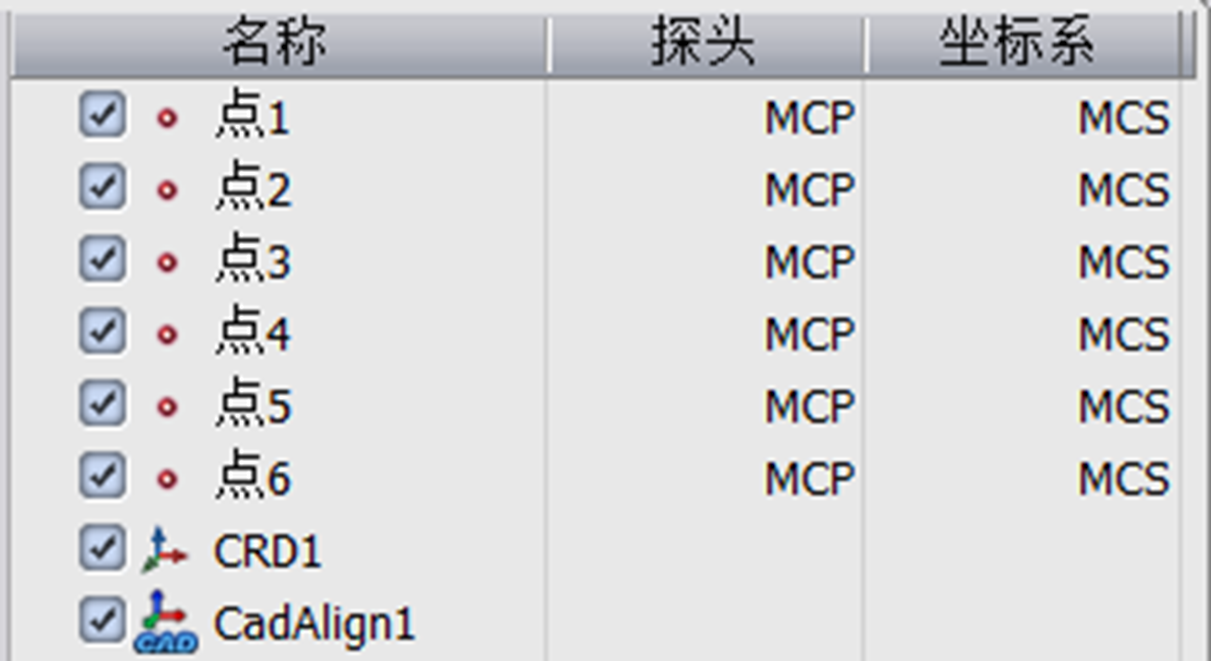

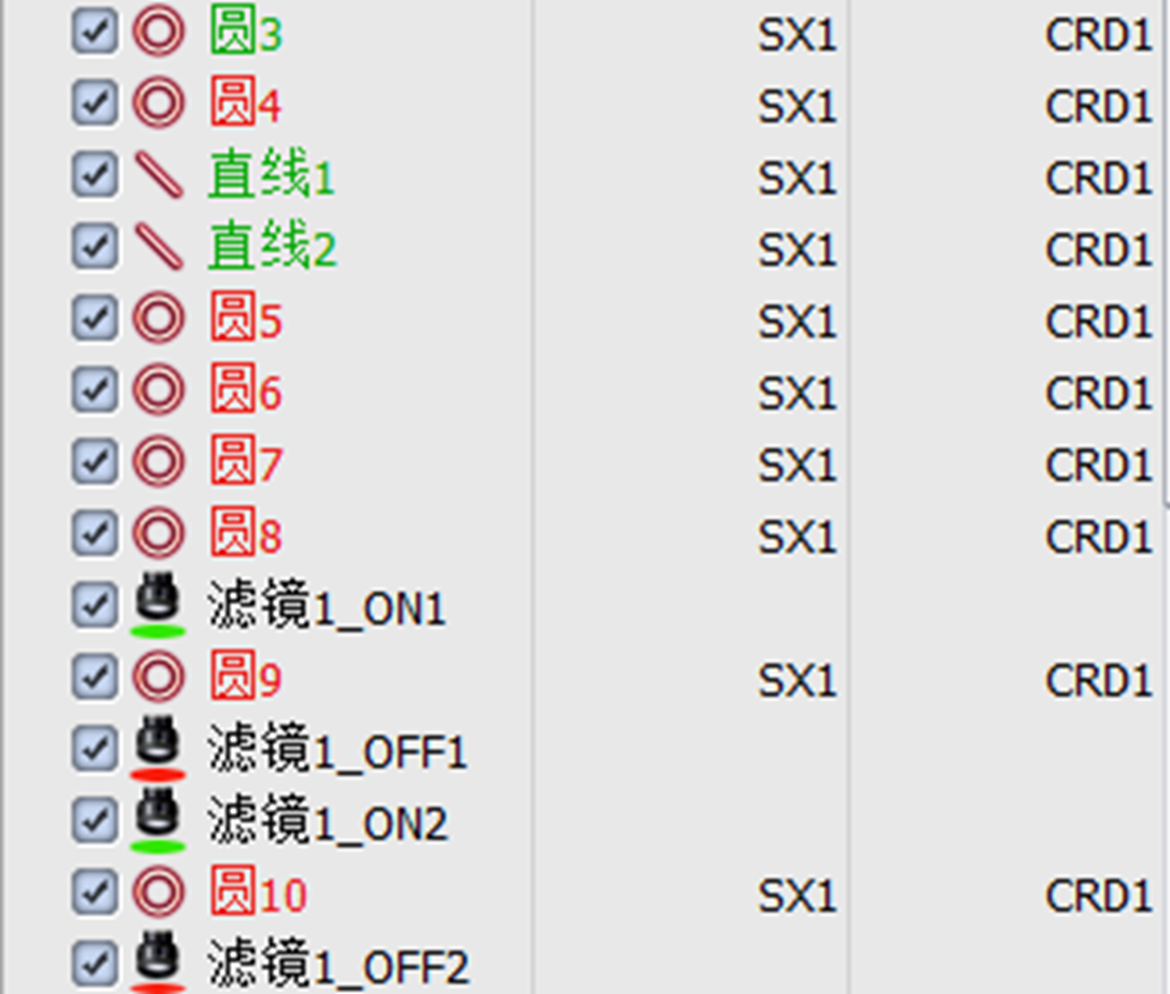

3、抓取测量元素

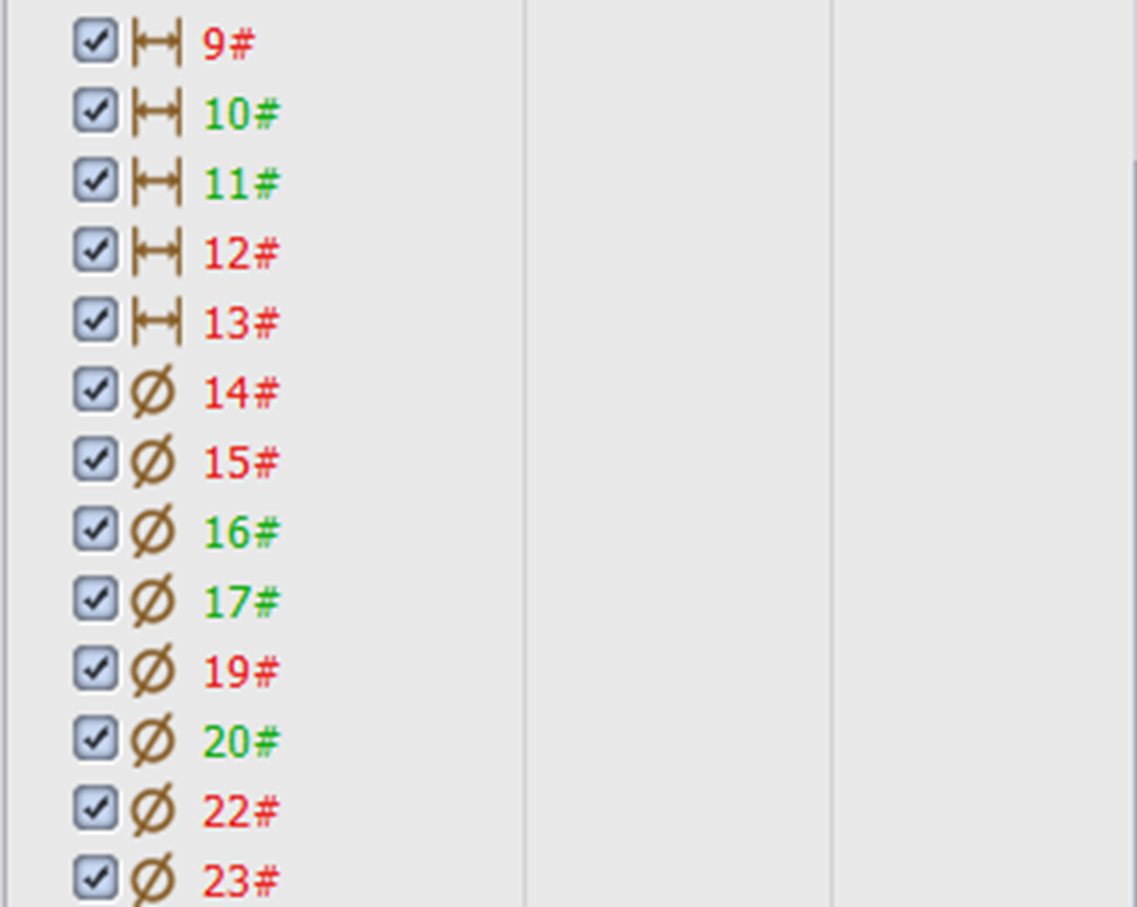

4、尺寸评价


5、运行程序

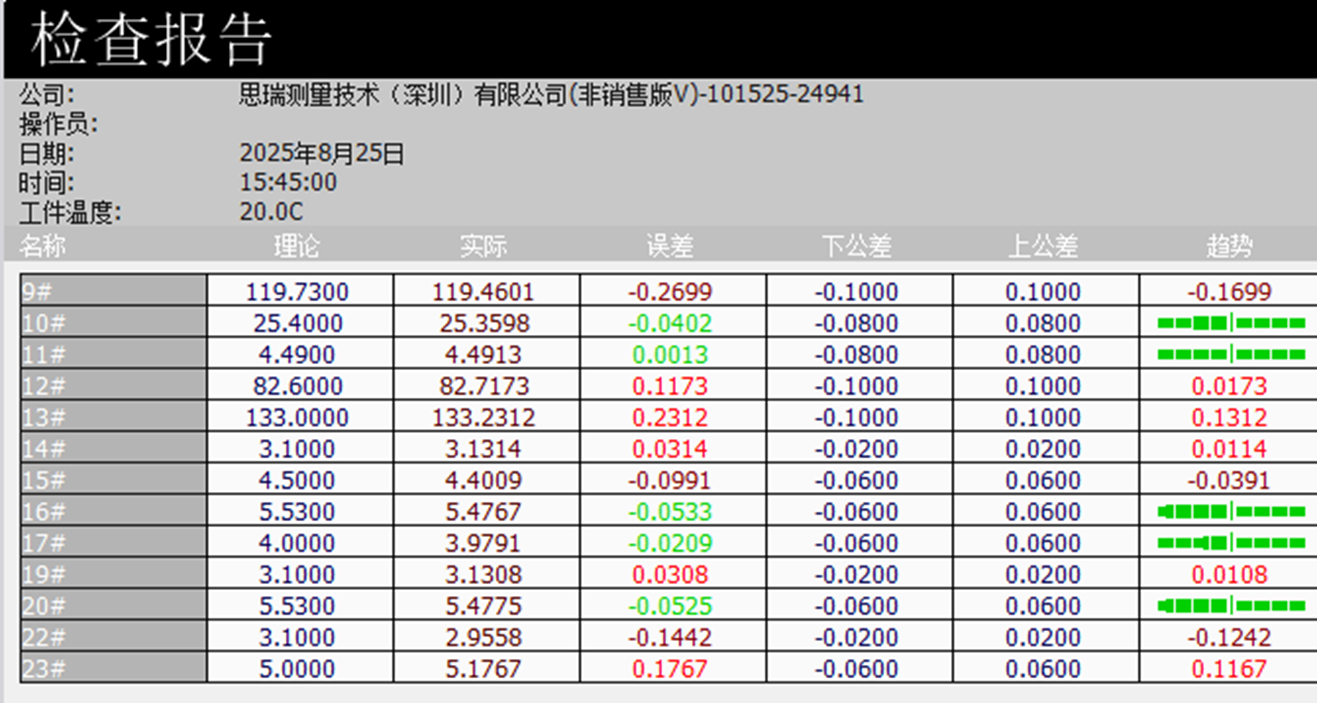

6、报告输出


思瑞影像+探针的影像测量仪检测方案，结合光学成像的高效性与探针测量的精确性，实现外观与尺寸的全维度质检，效率较人工提升80%以上。该方案贴合量产场景下对质量一致性与可靠性

的实际需求，以稳定、精准的检测能力，助力企业提升品控水平。

NEW STANDARD系列能够实现绝大部分产品的二维检测并且兼容线激光、共聚焦点白光、接触式和更换架等多种传感器实现三维检测，满足客户多种检测需求。这是一款响应市场需求的超高性价比机型。技术特点：• 造型及结构经过国
