三坐标如何实现高效轮圈测量?轮圈工件如何测量?

发表时间:2022-06-01 14:06:38 作者:三坐标 来源:www.serein.com.cn 浏览:612

轮圈是车胎总成上的重要组成部分,用以对车胎进行装配,为了保证车辆行驶安全,其与轮胎的装配位置就很重要,需要在出厂前完成孔径、孔位置度等项目进行测量。为了保证测量的精准度,需要使用专业的测量工具进行测。思瑞CROMA三坐标凭借其出色软硬件搭配,能够满足大多数行业的测量需求。




三坐标如何实现高效轮圈测量?轮圈工件如何测量?

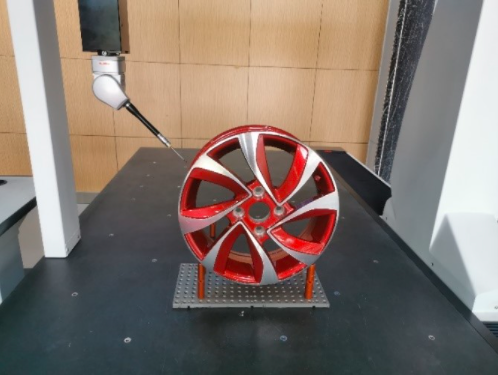

此次需要测量一款轮圈工件,主要测量对象为平面度,孔径,孔位置度,气门孔相关的尺寸等。选用思瑞CROMA三坐标配合PC-DMIS完成此次测量。


正式测量前需要将工件装夹妥当,这时可以使用思瑞多功能夹具,能够快速固定好轮圈。随后导入数模,选择对应的元素作为基准。建好坐标系后,直接测量中心孔位直径。能够通过多点构造出平面,随后对其进行平面度评价。其他螺纹孔测量能通过阵列的方式提高工作效率。轮辐厚度测量需要根据图纸计算计算点位置,一些点位需要换角度进行测量。


得益于PC-DMIS软件丰富的模板报告功能,能将所有测量的特征参数汇总到一起,实现数据导出和定制可编辑报告功能,能够根据实际需求选择合适的格式输出测量报告。



从测量机体、测量软件,乃至夹具等测量配件,思瑞能够提供一套完整且易用的三坐标测量方案,帮助企业客户实现检测能力的升级。除了三坐标之外,思瑞还提供影像仪、测量专机等设备可供选择,覆盖更多制造商的测量需求。
