思瑞三坐标应用之外螺纹测量

发表时间:2022-01-12 17:01:14 作者:三坐标 来源:www.serein.com.cn 浏览:765

螺纹是机械零件加工一种常见的工艺,多用以进行紧固作用,此时的测量精度要求都不是特别严格。然而随着工业的不断发展,工艺要求的不断提高,螺纹开始被应用于装配精密传感器等位置,密封性要求高,所以对大径、小径要求也比较严格。




现常见的螺纹测量设备存在一定的局限,例如螺纹百分尺精度相对较低,螺规等检具能检验螺纹合格与否,并不能确定具体尺寸。作为一种高精度测量设备,三坐标已被广泛应用于多种工业计量应用。也能进行螺纹测量。


此次对一款M14*1.5螺纹规的螺纹大径及螺距进行测量。在螺纹大径测量中需要使用扫描测量,拥有出色扫描测量能力的 CROMA PLUS可以满足需求。而X1S扫描测头对自定心测量,可以完成各种形状复杂的测量任务。故此次测量搭配X1S传感器及PC DMIS PREMUIM测量软件使用。。


测量过程

检测时使用读取点读取随意摆放的螺牙中间位置,接着再使用自定心点扫描找到螺牙中间具体位置。将自定心点作为坐标系Z轴原点,设置为螺旋扫描的起点参考点。提取中线和大径将扫描起点偏移半个螺距,完成螺旋扫描后通过软件完成大径、中径及螺距评价。




机型亮点

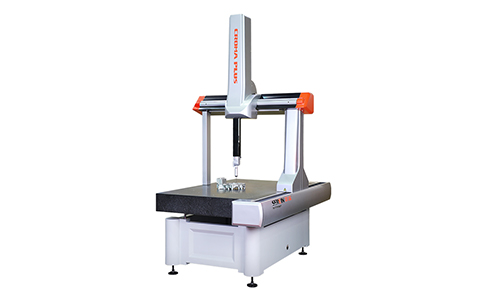

CROMA PLUS是一款专为复杂曲面测量而设计的机型。多项核心技术赋予其出色的产品机械机构,为精密测量提供保障。配合海克斯康扫描侧头及PC-DMIS的扫描模块,数秒完成百个点位采集,效率、精度、数据的采集和分析能力都达到新高度。



Croma Plus.jpg

采用的HP-S-X1S是一款高速、高精度的三维扫描测头,支持单点测量、自定心测量和连续高速扫描测量,可完成各种尺寸、位置、形状扽复杂测量任务,适用于中等尺寸棱边复杂性和曲面复杂工件测量。


思瑞CROMA PLUS三坐标搭配测量软件能够精确高效测量出螺纹大径、中径及螺距等数据。自推出以来,CROMA PLUS被应用于汽车零部件、叶片、涡旋等工件测量,精度与效率具备的测量表现广受众多用户好评。
