三坐标知识——接触式和非接触式测头的优缺点

发表时间:2021-08-06 09:08:03 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:

测头是三坐标测量机的重要组成部分,它的性能对测量可重复性产生影响。测头可分为接触式和非接触式两类,应用于不同的使用场景,是互为补充的关系。本文概述一下两者的优缺点。


接触式测头优点:机械结构与电子系统已相当成熟,故有非常高的准确性和可靠性。因其接触式的测量特性,测量中能无视反射特性、颜色等因素,配合测量软件用接触的方式测量,可精确测量出物体的几何形状。

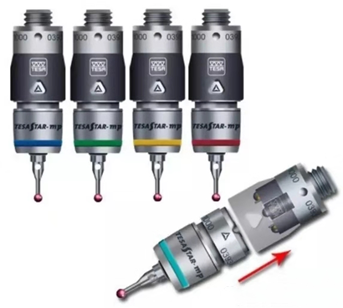

三坐标知识——接触式和非接触式测头的优缺点(图1)



接触式测头缺点:测头可能会因长时间接触造成磨损,所以需要校正测头直径。相较非接触式测头,接触式的效率较低。对于一些内部元件的测量,使用非接触式测头更为合适。


非接触式测量的优点:适用于小、薄、软等不宜接触工件的测量。不必做半径补偿。测量效率高,无需如接触式测头那般逐点测量。



非接触式测量的缺点:测量精度不如接触式测头。在测量时,因非接触式测头易受工件表面的反射特性影响,如颜色、斜率等。非接触式测量更适合于轮廓坐标点的大量取样工作,较难进行边线处理、凹孔处理以及不连续形状的等测量工作。有时候工件表面的粗糙度会影响测量结果。


实际测量中,我们除了要学习书面知识以外,还需要多积累使用经验,学会总结分析,从工件的性质出发选择合适的测量配置,这样才能发挥出三坐标更大的使用价值。
