思瑞三坐标测量汽车连接件

发表时间:2022-01-17 11:01:42 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:982

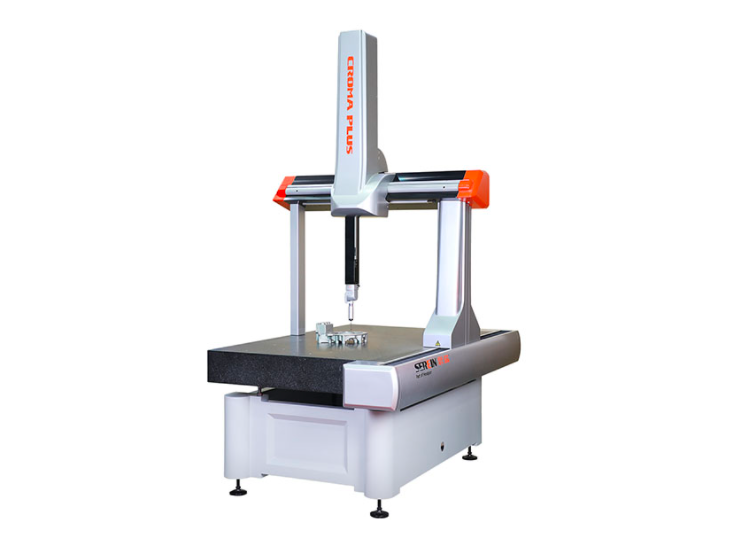

连接件在汽车上十分常见,往往在同一辆车里就会使用到数百个连接件。连接件在汽车中充当桥梁作用,让各部件能够正常进行,虽尺寸较小,但质量控制很重要,需要做好测量件的测量工作。思瑞测量CROMA PLUS三坐标能精确完成相应的扫描检测工作,对汽车连接件进行轮廓度,位置度,垂直度,倾斜度, 平行度,距离,直径,角度测量,帮助企业实现提高质量的工作目标。


装夹的时候可使用多功能夹具等装夹工具,而在此次实际测量中用了一种比较巧妙地方式,将A角要转90度测量,再用用胶固定,能避免反复装夹、测量的麻烦,提高测量效率。



按图纸为标注进行测量,测量圆柱2时先开线扫描上中下三段构造圆柱,进而开始中间扫描段圆,通过曲面扫描完成尺寸、倾斜度、斜面的测量。测量尺寸:位置度,求圆柱2通过开线扫描上中下三段构造圆柱和中间扫描段圆。求面的轮廓度也是通过曲面扫描来完成。可以发现,面对此类测量任务,选择扫描测头比较合适。


根据不同的客户有不同的看图习惯,提供丰富的图文报告。同时输出排版紧密,简单易懂的文本格式报告得到大部分客户青睐



综述,采用实用装夹方式能提高测量效率,扫描侧头的加入可以完成测量任务。CROMA PLUS的稳定性和重复性都能满足测量需求。
