如何使用思瑞三坐标测量仪螺纹孔位置度

发表时间:2021-06-17 14:06:15 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:1908



        三坐标测量螺纹孔位置度的准确性普遍存在测量不确定度较大的问题,如何使用思瑞三坐标测量仪螺纹孔位置度,来降低螺纹孔位置度测量不确定度呢?

       思瑞三坐标测量始终坚持“高效率”和“高质量”的有机结合,使每一个零部件产品都凝聚着前沿生产工艺的精髓。

经过反复试验,使用一下测量方法:

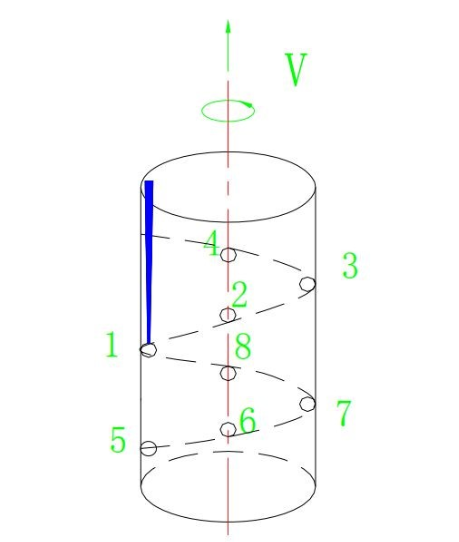

      根据螺纹孔旋向和螺距 P 的大小步进采点,即在螺纹孔内每采 1 点后测头向后退 P/4 的距离采第 2 点,依次类推,采完第 4 点以后,测头向前进 mP 距离(m 为整数),再采第 5 点,测头向后退 P/4 距离,依次类推,采完第 8 点构造一个圆柱,以该圆柱轴线作为螺纹孔轴线,三坐标采点示意图如下图所示。

 如何使用思瑞三坐标测量仪螺纹孔位置度(图1)

     思瑞三坐标根据这种测量方法测量结果分布图统计分析结论及工艺分析 ,其四个螺纹孔的位置尺寸也应该很稳定,符合机械原理。反映的加工状态是符合机加工工艺的,该测量方法的测量结果和测量方法比较符合加工工艺。

      通过使用思瑞三坐标测量螺纹孔位置度的方法可有效降低螺纹孔位置度的测量不确定度,检测实例与现有的测量方法进行比较,测量误差明显降低,避免了把合格品判为不合格品的风险,给企业减轻了经济损失和资源浪费。
