如何使用思瑞龙门三坐标测量机进行检具检测

发表时间:2021-06-17 14:06:03 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:


       检具是精密的检测工装,是控制零件质量的重要工具,思瑞测量在中大型检具的检测这方面,积累了多年深厚的经验, 截至目前,已有1oo+检具客户选择思瑞龙门三坐标测量机产品,相信思瑞贴心售后服务。



思瑞高速、高精度Function Plus 系列龙门式三坐标测量机,凭借集团深厚的龙门测量系统应用 经验,基于先进的龙门测量机设计和制造技术,具备整机精度的长期稳定可靠。 模块化设计和材料技术,使得 Function Plus 龙门三坐标测量机拥有现代化制造业所需要的效率和 灵活性。

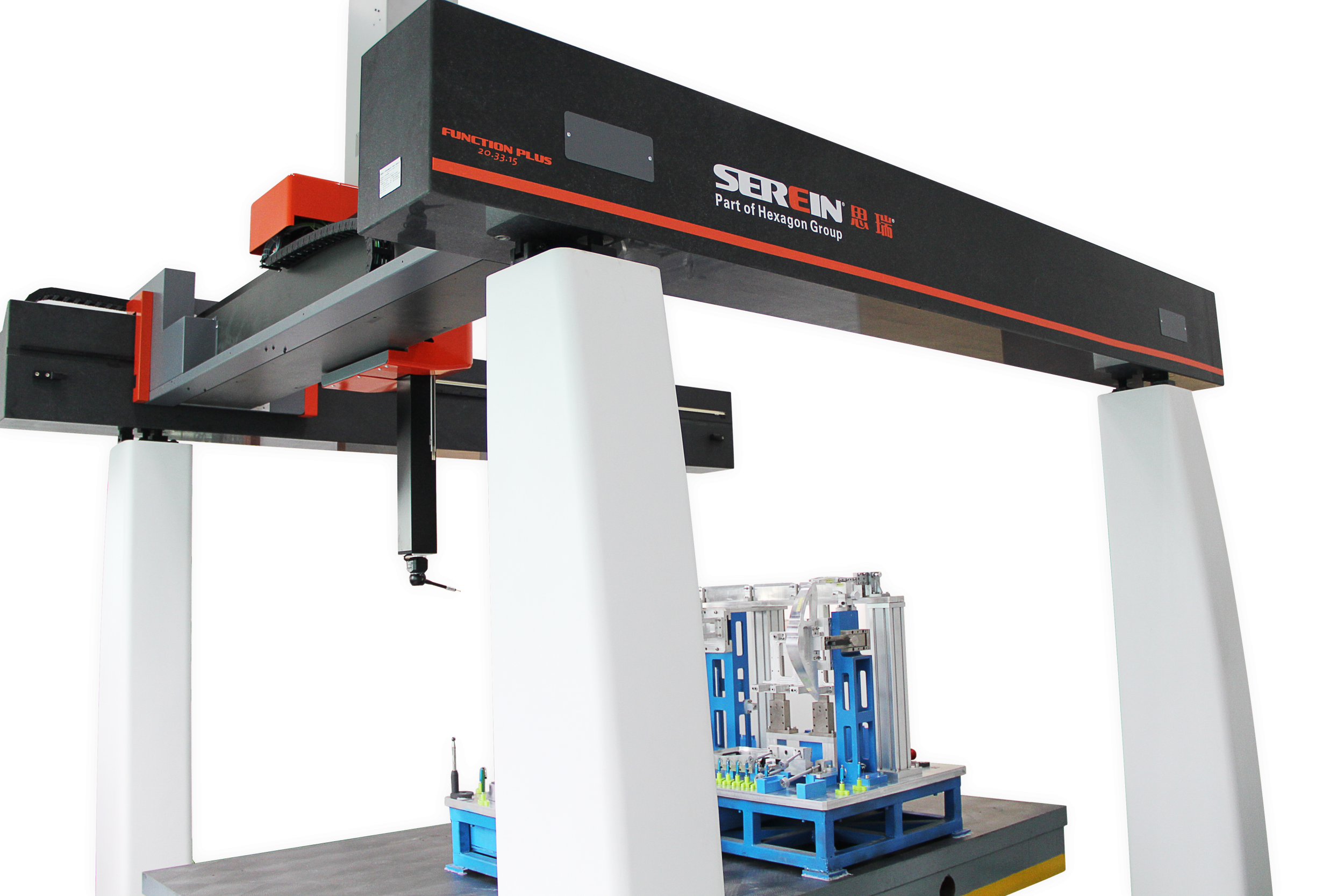

Function Plus龙门三坐标测量机精度高、行程大,可以完成检具总成的检测和装配检测 (包括轿车侧围、底盘)。其搭载的铸铁平台还可以作为检具的装配平台,直接在平台上 边测量边装配调整。

如何使用思瑞龙门三坐标测量机进行检具检测(图1)



使用Function Plus龙门三坐标测量机进行检具检测流程:

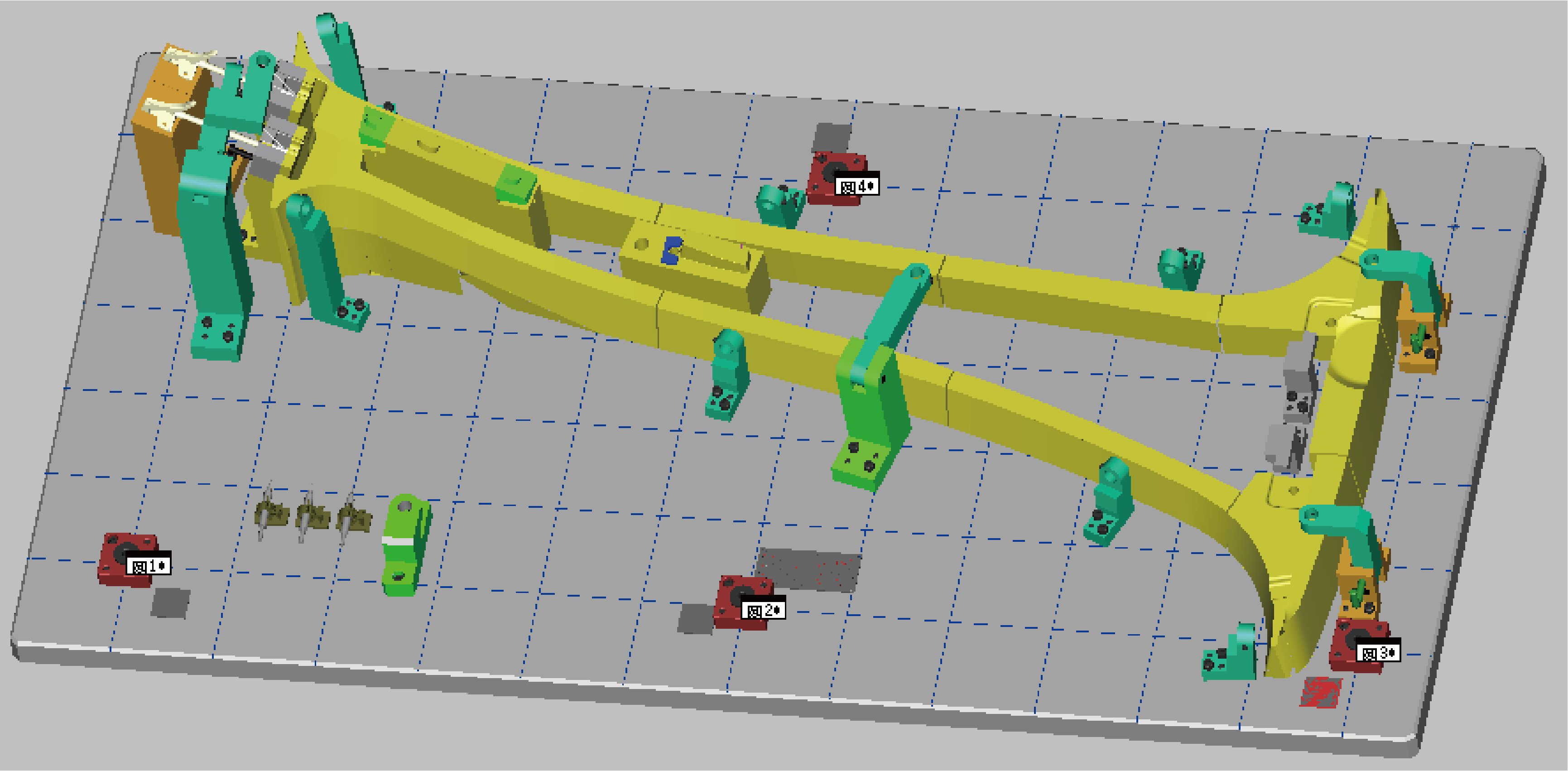

1、 导入CAD数模-常用的IGES格式或STP 格式,并将数模上与测量无关的零件 隐藏。

如何使用思瑞龙门三坐标测量机进行检具检测(图2)

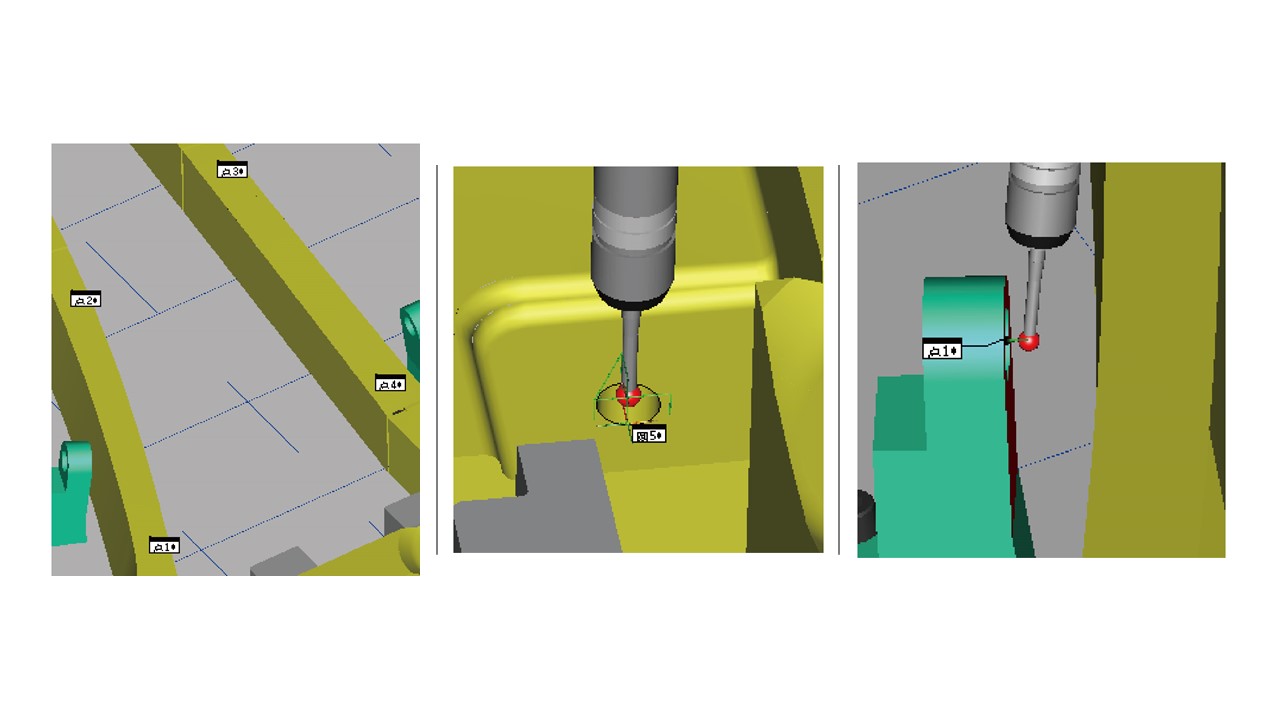

2、 在使用Function Plus龙门三坐标测量机时,利用自动测量点和圆命令,在数模上 选取需要检测的点和圆;本例中,需 要检测检具型面、定位孔及间隙面位置。

如何使用思瑞龙门三坐标测量机进行检具检测(图3)

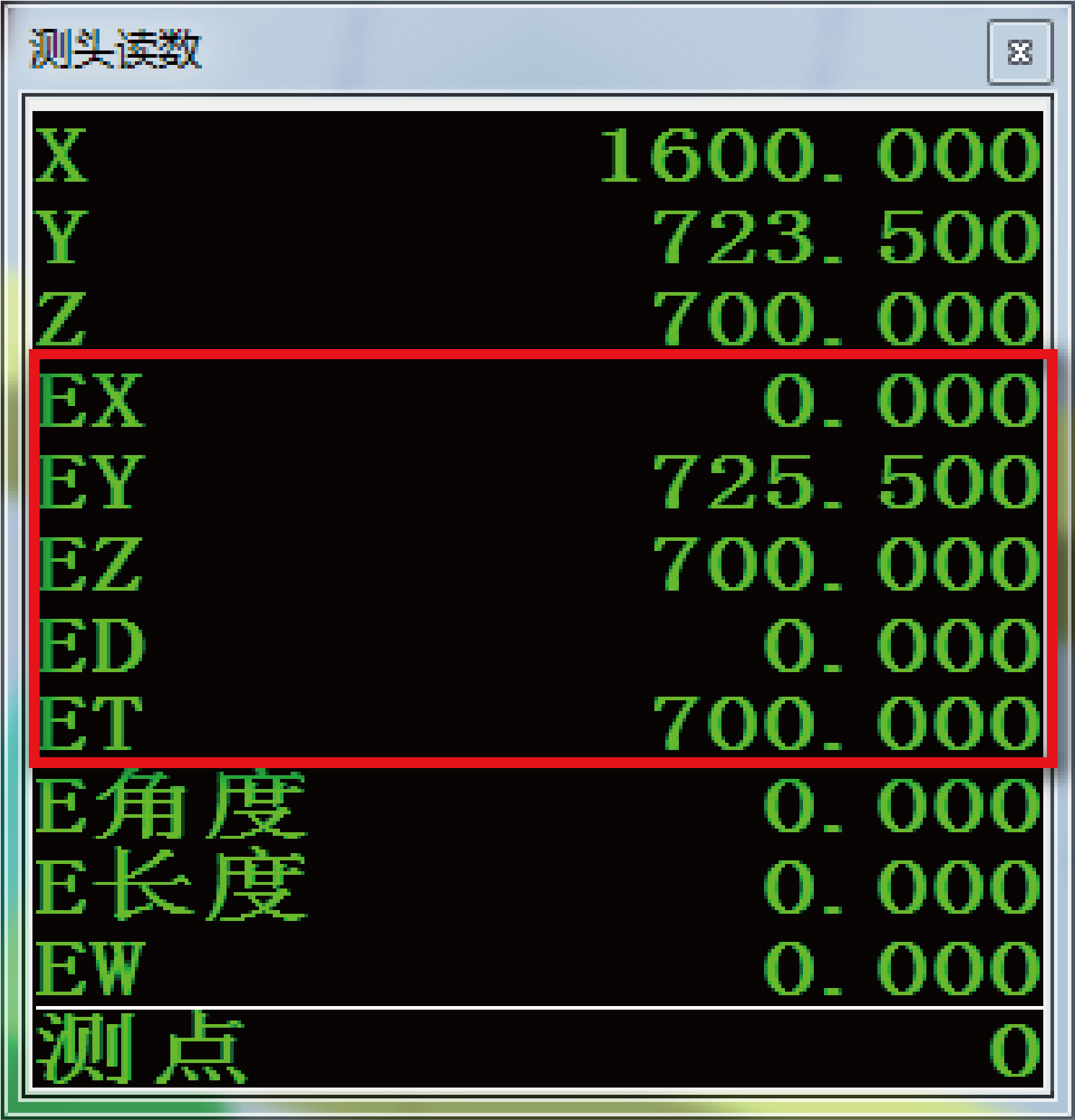

3、 测量过程中,检具要根据测量数据进 行调整,直到检具符合要求,检测的 过程也是检具生产过程的一部分。

如何使用思瑞龙门三坐标测量机进行检具检测(图4)

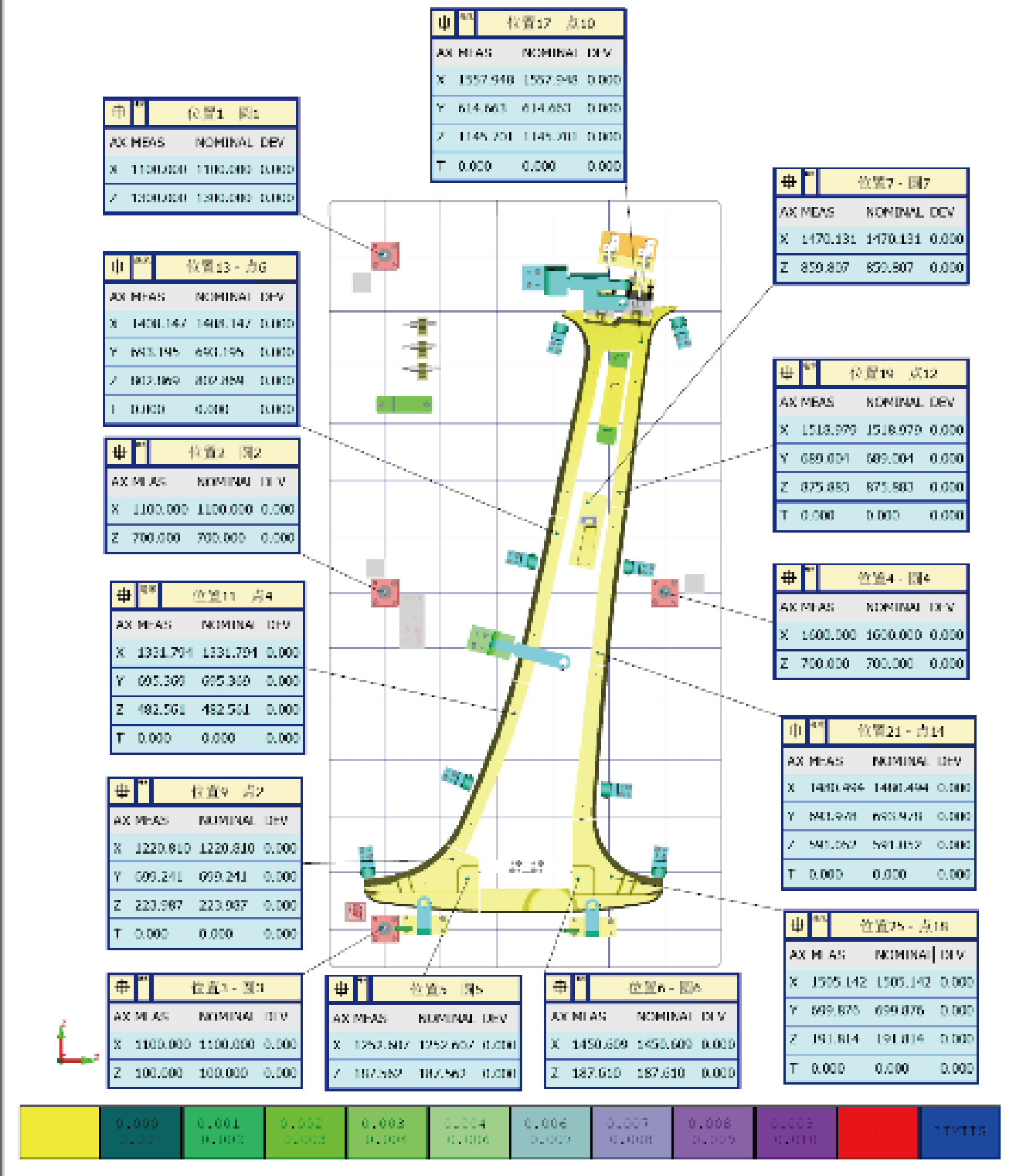

4、 Function Plus龙门三坐标测量机可自动生产图文并茂的检测报告,让检具行业的客户更 清楚了解检具的检测结果。



         如何使用思瑞龙门三坐标测量机进行检具检测(图5)

  Function Plus龙门三坐标测量机作为思瑞测量的“得意法宝”,助力客户实现提质增效。
