思瑞三坐标测量软件如何输出DMO报告?

发表时间:2021-06-17 14:06:55 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:


各大汽车主机厂为了采集数据及分析,需要三坐标测量机软件输出数据源,一般要用到DMO格式数据。也就是思瑞今天要说的专用格式“xxx.dmo"文件。

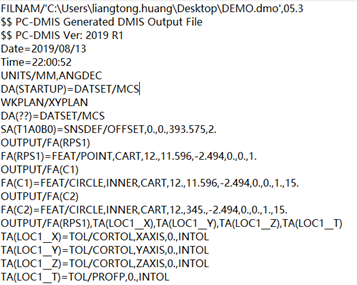

 思瑞三坐标测量软件如何输出DMO报告?(图1)

DMO格式的用途:

DMO文件是由三坐标测量设备输出的原始测量数据的一种格式,可以用文本文档打开,内容包含表头信息、测点名称、理论值、矢量方向、实测值和(或)偏差值,用作导入转换软件进行批量数据SPC分析。



解决方案

思瑞测量为您提供的两款坐标测量软件均可提供DMO格式报告输出。

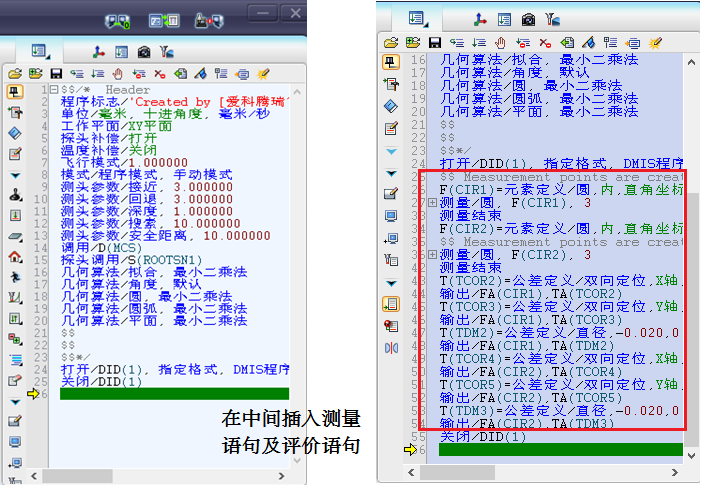

思瑞三坐标测量软件如何输出DMO报告?(图2)

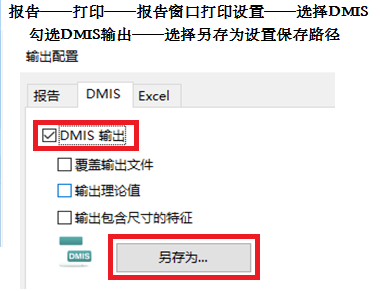

思瑞三坐标测量软件如何输出DMO报告?(图3)


软件一,是享誉全球测量业界的标杆软件PC DMIS;

软件二,是中国量友行走四方所倚仗的Rational Dmis。

手起刀落,削铜剁铁。拔剑而起,剑过无痕。思瑞测量拥有这两大软件,匹配各类三坐标测量机定能手到擒来。



注意事项

在DMO报告中不能出现中文字符,不然会导致主机厂读取文件异常。所以当使用三坐标,操作PC-DMIS要设置元素名称和评价时需要改成英文。对于元素名,一般图纸会有命名要求,位置一般用LOC表示,将软件切换至英文版保存DMO报告即可,如下图:

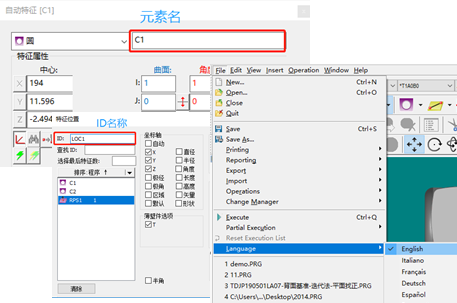

思瑞三坐标测量软件如何输出DMO报告?(图4)



总结

DMO格式可以将不同三坐标软件输出的数据转换成相同格式的报告,让质量数据具有一致性,让客户在管理不同供应商数据报告上可以更加方便。



思瑞三坐标测量软件如何输出DMO报告?(图5)
