三坐标软件Rational-DMIS自动化接口应用案例

发表时间:2021-06-17 14:06:34 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:1317





随着工业的发展,人们对保证质量的生产效率有着越来越高的追求,思瑞测量Croma-Classic三坐标测量机配备自动化接口与机器人产生对接,实现检测自动化,无人化,效率化。



Rational-DMIS特色功能统计分析(SPC)&自动化接口,界面简洁,操作简单。



1、功能强大,是生产过程控制必不可少的好帮手。只需一个拖放操作,即可选择要统计的元素数据。

2、功能强大:可计算Ca、Cp、Cpk、Pp、Ppk等重要的生产控制参数。

3、可以保存PDF及Excel两种格式数据!

4、可输出显示XBar-R 图表、XBar-S 图表、极限图表、运行时间图表、柱状图表并输出统计数据!



谐波减速器三坐标自动检测方案

谐波传动装置里的核心部件之间的装配精度要求直接影响减速器的输出性能,精度越好,传动运动力量越平衡,这样振动就越小,噪音也会越小。

对于这样的产品遇到大量检测需求时,协作机器人配合三坐标自动化流水线检测可让产品数据更稳定。思瑞测量Croma-Classic搭配Rational-DMIS测量软件自动化模块,解决了这样的检测需求。



原理简述

Rational-DMIS可与IO卡通讯,提前在软件中对需要用到的IO端口进行设置,针对IO断开的通断使软件能够作出对应的动作。



协作机器人搭配思瑞Croma Plus三坐标测量机,其具体检测流程如下:


Step1:编制、调试机器人和三坐标测量程序。

Step2:通过小助协作机器人自动从料架待测产品区抓取产品放置到三坐标指定位置。

Step3:自动启动测量,自动调用程序,三坐标开始测量。

Step4:检测完成后通过软件自动输出报告,保存报告。

Step5:自动停止测量,小助协作机器人自动从三坐标上取料,根据检测结果放置到料架的OK\NG区域。

Step6:循环执行Step2 到Step5步骤。

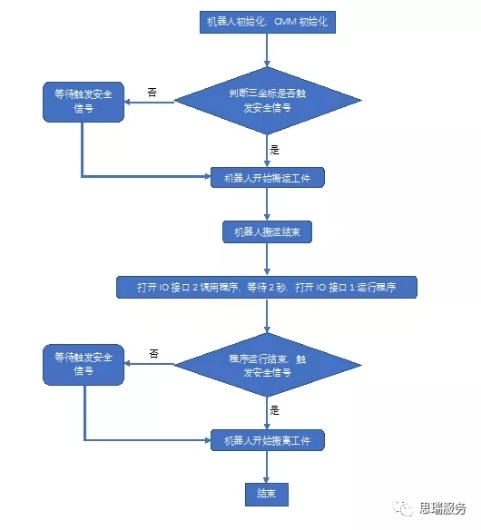

机器人运行简易逻辑图

 三坐标软件Rational-DMIS自动化接口应用案例(图1)

展会现场

    “2019中国国际工业博览会” 国家会展中心(上海)

4H-E158思瑞展台欢迎前来现场参观!





总结

Rational-DMIS自动化接口,让协作机器人与三坐标直接进行通讯,实现高度自动化,无人化,提高检测效率,数据更稳定,且可以与ERP/MES管理系统对接,让整个生产检测智能化。
