三坐标Rational软件快速输出excel报告(下)

发表时间:2021-08-31 21:08:58 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:



上期我们分析了三坐标Rational软件输出excel报告的难点,这一期重点讲述高效输出测量报告的实时操作。


3软件中定义模板

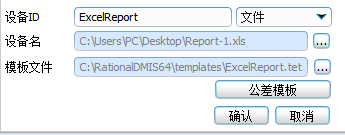

1、在输出窗口(F5)——打开设置——设备定义——右键定义设备





2、设备ID命名:如ExcelReport ,类型选择文件





3、设备名:选择刚才另存的Report-1.xls,提示覆盖,点击确认。

三坐标Rational软件快速输出excel报告(下)(图1)

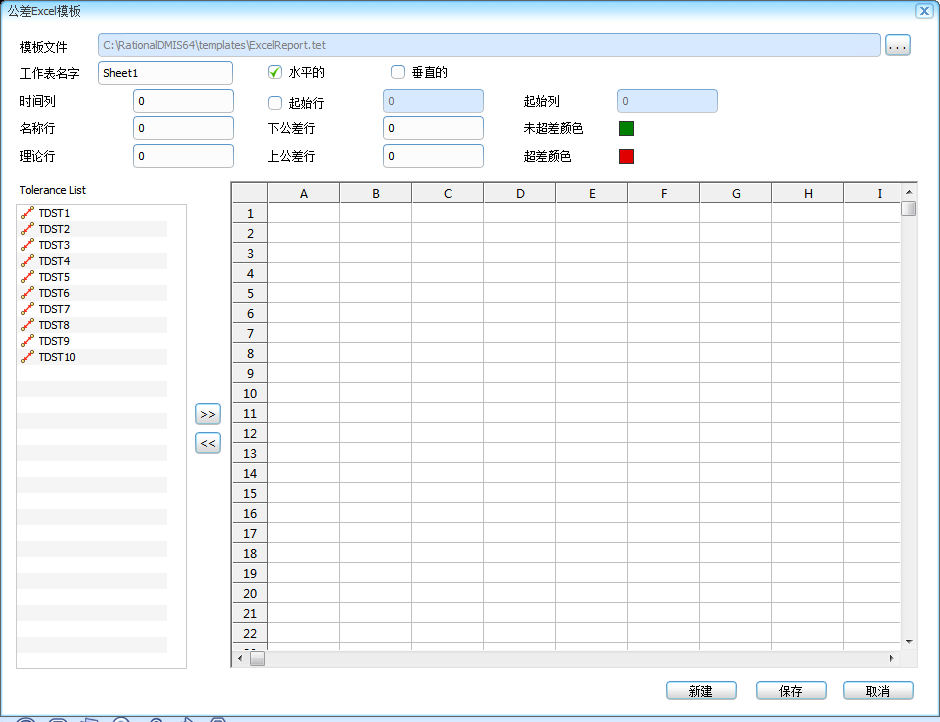

4、点击公差模板,点击右上角 “...”按钮创建一个新的公差模板,如:ExcelReport.tet

三坐标Rational软件快速输出excel报告(下)(图2)






5、设置水平垂直输出类型,注意工作表名称要与模板表名称一致





6、设置理论值与公差的输出行或列,不输出则设置为0,如图为垂直输出设置,





7设置公差输出位置,注意要在实际位置的下一行和前一列位置设置

在左侧选择所要公差,点击向右传送,得到如图情况,保存:

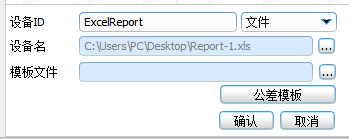

8、点击下图确定


   三坐标Rational软件快速输出excel报告(下)(图3)

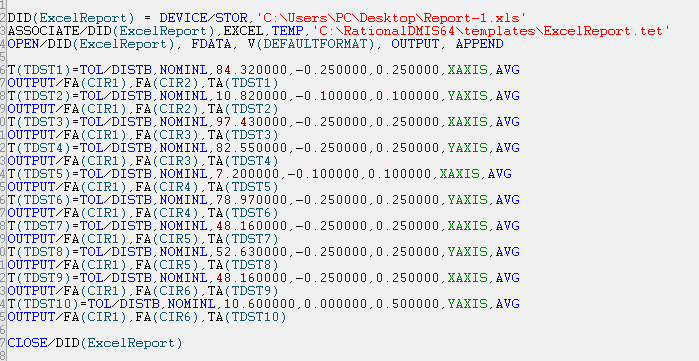

9、程序编写:如图所示,将公差放在打开与关闭中间,设置输出模式为追加模式

   三坐标Rational软件快速输出excel报告(下)(图4)

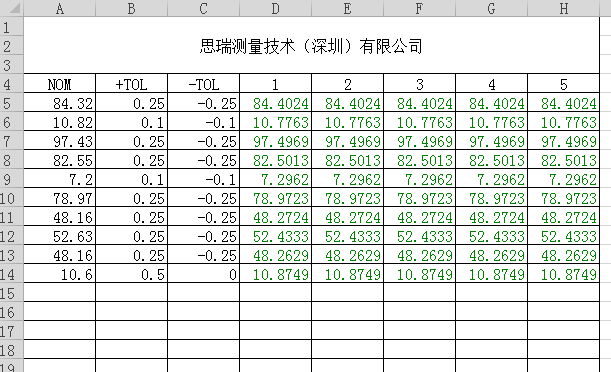

10、运行多次程序后效果如图

三坐标Rational软件快速输出excel报告(下)(图5)





三坐标测量软件操作完整视频



视频1

 (想要观看完整视频的量友,请关注思瑞测量官方微信公众号搜索近期文章)


注意

如果需要重新输出,则将原始报告模板文件,重新另存一个新文件,注意这个原始报告文件不是上文中的Report-1,否则会继续往后输出,如文件名变更,则程序中对应变更即可。



Rational dmis软件是海克斯康集团旗下的一款吗三坐标测量软件,与另一款PC-DMIS软件一起“并肩作战”,软件强大的兼容性为思瑞测量Croma家族三坐标测量仪带来更多可能性。
