思瑞影像测量仪应用之凸轮方案

发表时间:2021-06-17 14:06:32 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:




凸轮是现代工业机械设备不可或缺的基本元器件,机械设备离不开凸轮来实现各种复杂的机械控制的,包括非直线运动、摆动等。这些机械高速运动离不开精密影像测量仪的“尺寸把控”。



机械凸轮有很多测量难点,比如说:



※机械凸轮精度要求高

※夹具定位



思瑞测量影像测量仪应用之凸轮方案可以很好地应对上述问题。

那么我们来看看影像测量仪是如何做到测量机械凸轮的精度。



测量要求

客户产品为凸轮,测量内圆和外键槽的同心度,但要求精度为0.002,编程时玻璃平面须调平,打开聚焦功能,过滤器强度为4,不能太强。





根据思瑞测量影像测量仪工程师根据客户的要求调研,推出以下方案:

ADVANCE影像测量仪搭配软件: PC-DMIS  软件,在几分钟内获取精准同心度。

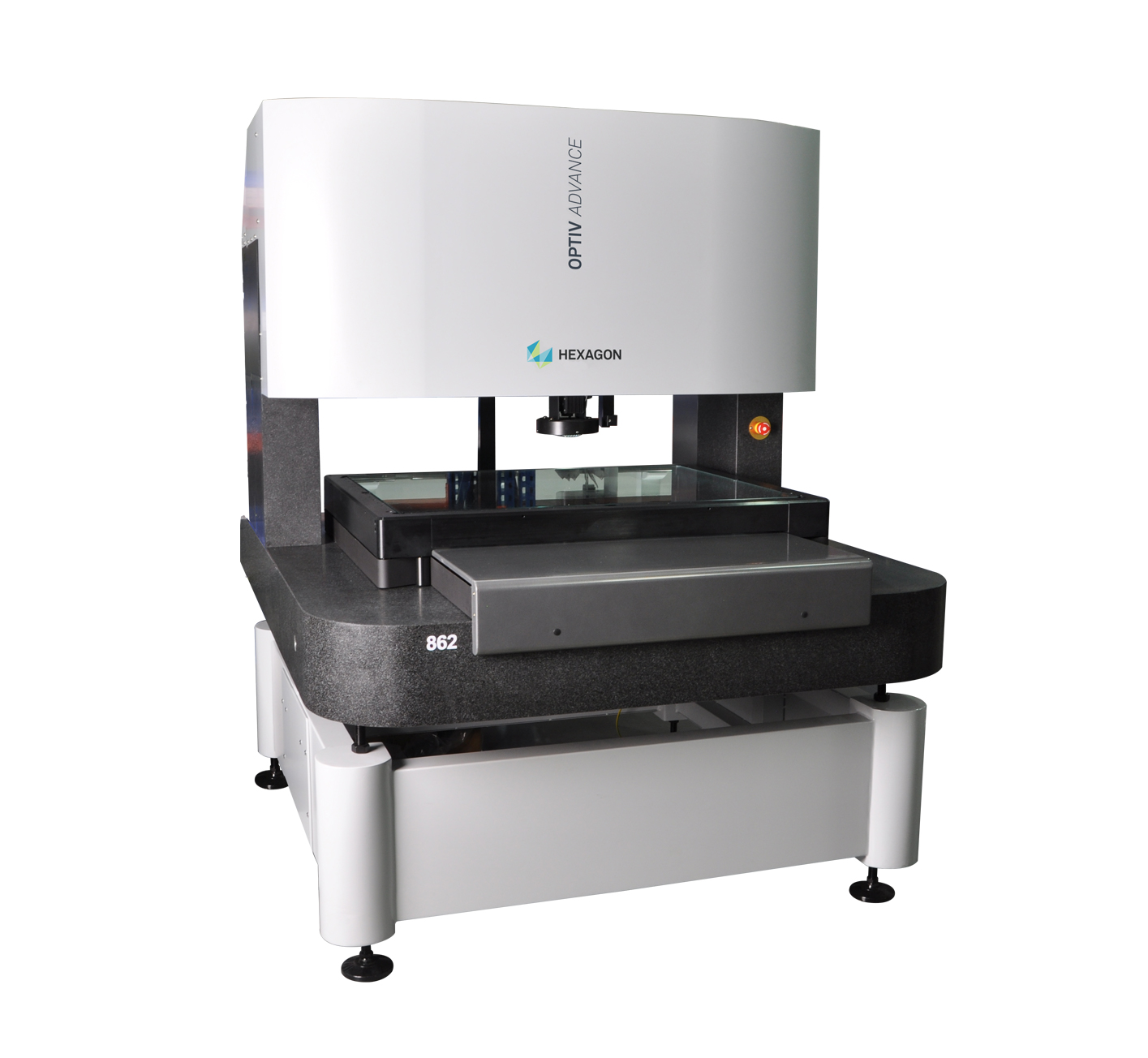

 思瑞影像测量仪应用之凸轮方案(图1)

装夹方式

直接放在工作台即可;操作十分简便。



测量报告分析

分析结果:客户要求精度0.002,重复测量时需固定方向



调研结果分析

客户的产品精度要求很高,机器精度为0.0018,产品精度要求0.002 ,建议制作工装,固定方向测量,以满足客户的需求。





思瑞测量高精度光学精密ADVANCE影像测量仪,搭配功能强大的PC-DMIS软件,快速检测出各类形状复杂的同心度、该方案还可用于样板、冲压件、刀具、零件、端子等工件的快速测量,
