关于三坐标PC扫描方法的基础设置的详细介绍

发表时间:2021-06-17 14:06:10 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:


三坐标测量机PC-DMIS这款快速、智能的应用软件中,不仅有快速建立坐标系、快速创建测量特征这些快速测量功能,还有快速扫描功能模块这一不容忽视的亮点。本篇主要介绍PC-DMIS软件中几种常见的扫描方法及操作步骤。



PC-DMIS扫描模块具有多重优势,凭借“效率至上”的标签,企业可以在规定的周期时间内在三坐标测量机上检查工件的许多特征。



多扫描方式——应用的产品类型广泛;

高点密度——完整准确反馈产品的实际加工情况;

操作方便——软件设置一步到位置

三坐标测量机PC扫描方法的基础设置

  关于三坐标PC扫描方法的基础设置的详细介绍(图1)

关于三坐标PC扫描方法的基础设置的详细介绍(图2)

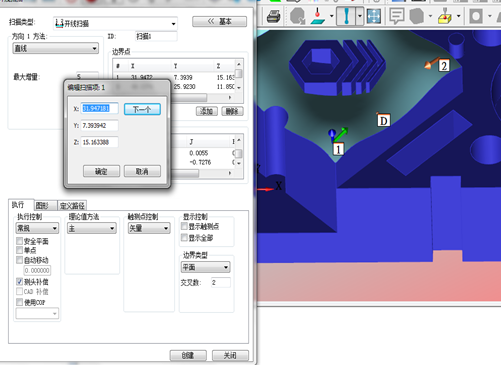

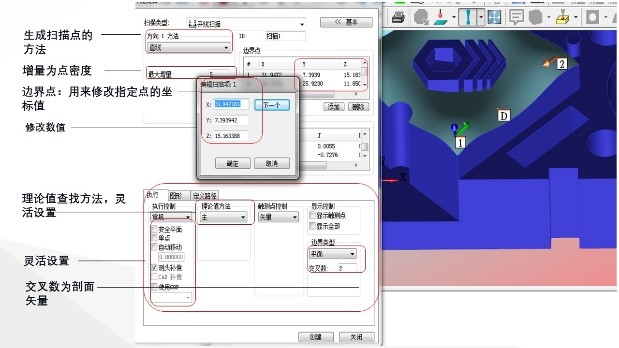

开线扫描

在数模上取3点,分别为起始点,方向点和结束点。

需要修改的地方为边界点(修改各点的XY值)

设置最大增量(点密度)即可切换到控制路径点击生成----创建。

  关于三坐标PC扫描方法的基础设置的详细介绍(图3)

闭线扫描

 闭线一般用来环状的元素,例如圆,在CAD上大概地方取两个点,分别为起始点和方向点,跟开线不同的是,闭线的终点不需要我们设置.



闭线需要注意的地方是交叉数,交叉数是以起始点的剖面矢量开始计算的,如果是1的话,相当于只能扫一半,扫一整圈的话需要设置成2,以此类推。

选取两个点修改Z值----设置对应的交叉数----最大增量----生成扫描----创建

关于三坐标PC扫描方法的基础设置的详细介绍(图4)

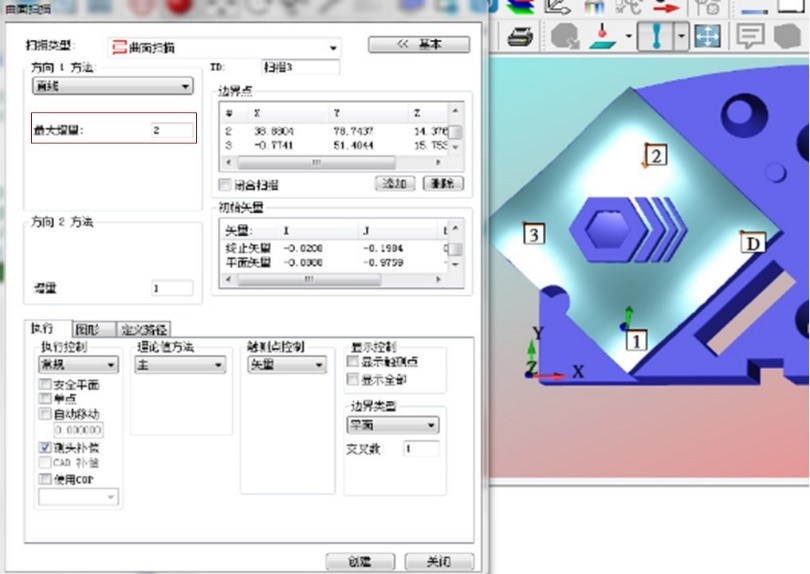

曲面扫描

曲面扫描是在曲面上生成一个范围的扫描方式,边界点默认是四个,边界点下方可自定义添加点,默认的四个点分别为起始点1,方向点D,和设定范围的2,3.



操作方法--先在CAD上大致的点出需要测量的范围(1,D,2,3)----再到边界点里给出指定坐标值----生成扫描----创建即可



周边扫描

周边扫描可以利用模型边界偏置后进行扫描,边界点分别是起始、方向和终止。



方法:先选取CAD面----在边界附近选择起始点、方向点和终止点后修改边界点坐标----修改增量和偏置(偏置的意思是从边界往面的方向偏移多少)----点击计算边界----生成----创建即可

网格扫描

网格扫描是直接在模型上框选扫描范围。



方法:选择CAD面----设置好A向B向的点数----直接在模型上框选需要扫描的范围即可



在三坐标测量机PC-DMIS软件扫描中:周边扫描、截面扫描、UV扫描不做阐述,购买三坐标测量机及PC-DMIS的客户,需要了解请咨询各区域方案工程师。
