看DMIS Agent如何实现三坐标测量数据连通及自动控制

发表时间:2021-06-17 15:06:05 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:1030


工业4.0时代,随着无人工厂加速推进,制造业自动化、智能化加速升级,三坐标化和量数据信息化、网化成业实现质量管理升的必手段。智能软件作为连通制造与测量的“钥匙”,助力企业提升企业生产效率、实现经济增长方式新转变中起着至关重要的作用。





设备交互相通  数据读取准确



通过将思瑞测量自主研发的DMIS Agent自动化管理软件或思瑞自动化控制系统,加入到客户现有自动化产线当中,接收MES系统的启动指令,进行自动化检测流程,并实时反馈。使加工检测更智能化、高效化、数字化。



一、自动化控制软件

● 适用范围:可支持所有行业各种零件的自动化检测

● 自动调用测量软件(PC-DMIS、Rational DMIS、Metus)启动测量

● 分类管理测量程序、工件信息自动识别

● 监控、反馈测量状态

● 获取测量结果,通过Socket通信反馈给MES、DNC

看DMIS Agent如何实现三坐标测量数据连通及自动控制(图1)

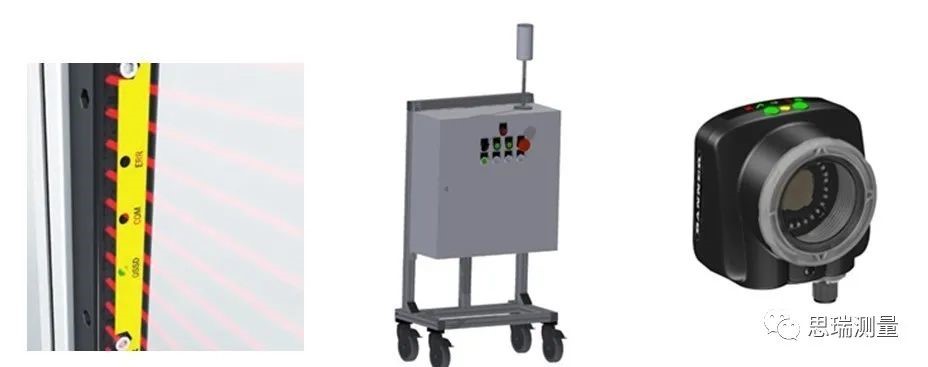

自动化控制柜



● 与DMIS Agent自动化测量管理软件高效稳定连接,形成自动化控制系统,在三坐标测量机与其他设备协作时提供额外的安全验证

● 直接连接客户PLC,降低调试成本,提升协作稳定性

● 集成三色灯,扫码设备,安全光幕,声光报警;集成触摸屏显示器,实时显示各部件状态;完成整套系统的工作逻辑、安全逻辑

● 自动化控制单元,实现各种硬件信号的交互通信(传感器信号、料线信号、CCD信号、在线测量专机等),提供更高的效率及更高的安全保证;与软件进行交互

● 每一套在线测量单元只需配一套自动测量控制系统

● 与客户机器人之间进行信号交互

● 交互方式采用I/O

● 交互信号内容包括:

    I:启动测量信号、工件类型、外部急停信号

   O : 测量完成信号、测量结果(OK/NG)、测量机状态  (错误、忙碌、准备)

看DMIS Agent如何实现三坐标测量数据连通及自动控制(图2)

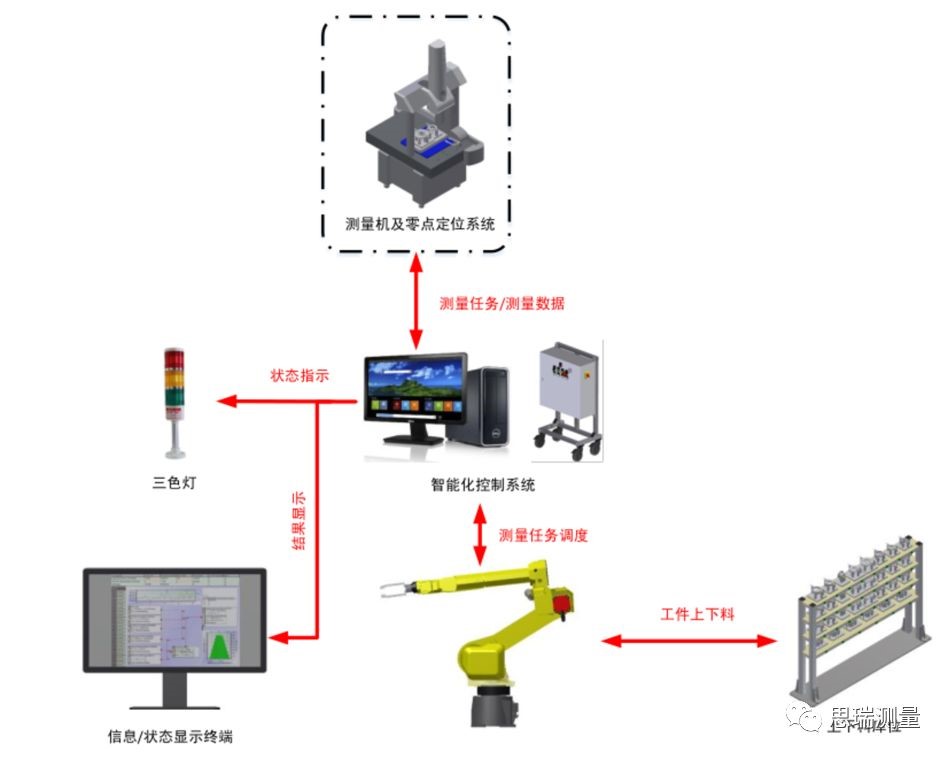

自动化系统控制构成

看DMIS Agent如何实现三坐标测量数据连通及自动控制(图3)



全新便捷体验  效率由此革新



通过的DMIS Agent自动化管理软件,您可以清楚的看到质量管理和效率所取得的重大进步。

三坐标测量过程难监控,人工干预多,失误率大


测量过程可管理理性、可靠性

● 测量程序分类管理: 方便的编辑名称、路径、描述、对应的扫描码

● 监控异常状态: 实时显示、及时传输。

● 减少人为干预:避免装夹失误、数据整理失误

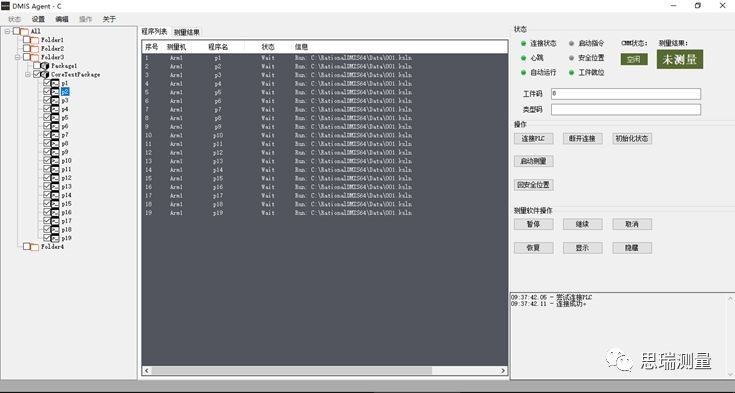

看DMIS Agent如何实现三坐标测量数据连通及自动控制(图4)

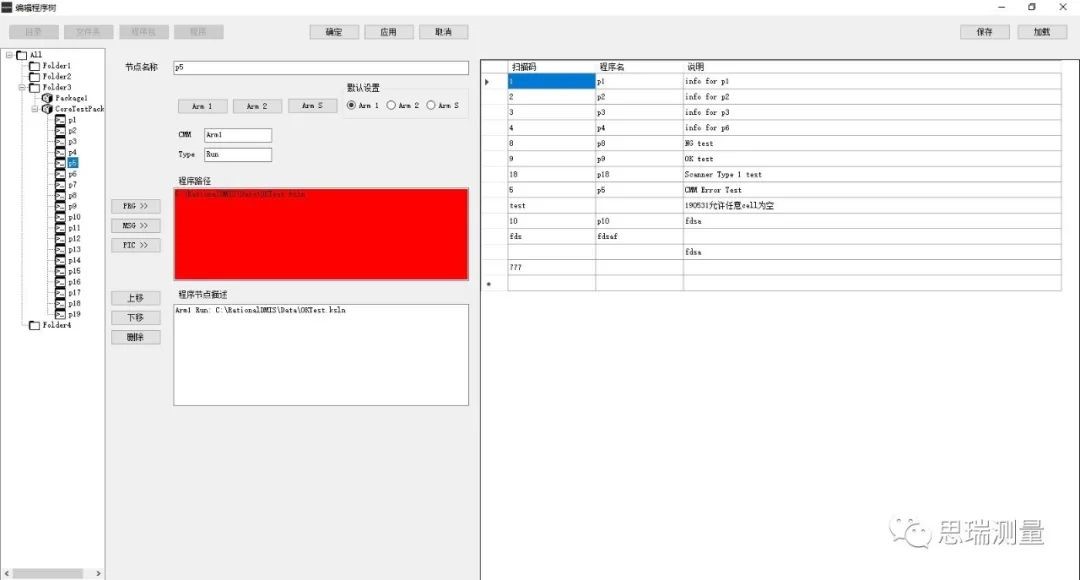

软件操作界面



 三坐标测量工件与生产过程对接费时费力,测量效率低


降低劳动强度、提高效率

● 自动查找、打开、启动测量软件,简化软件操作

● 自动整理、生成报告,无需进行繁杂、耗时的手动整理

● 机器人搬运、上下料

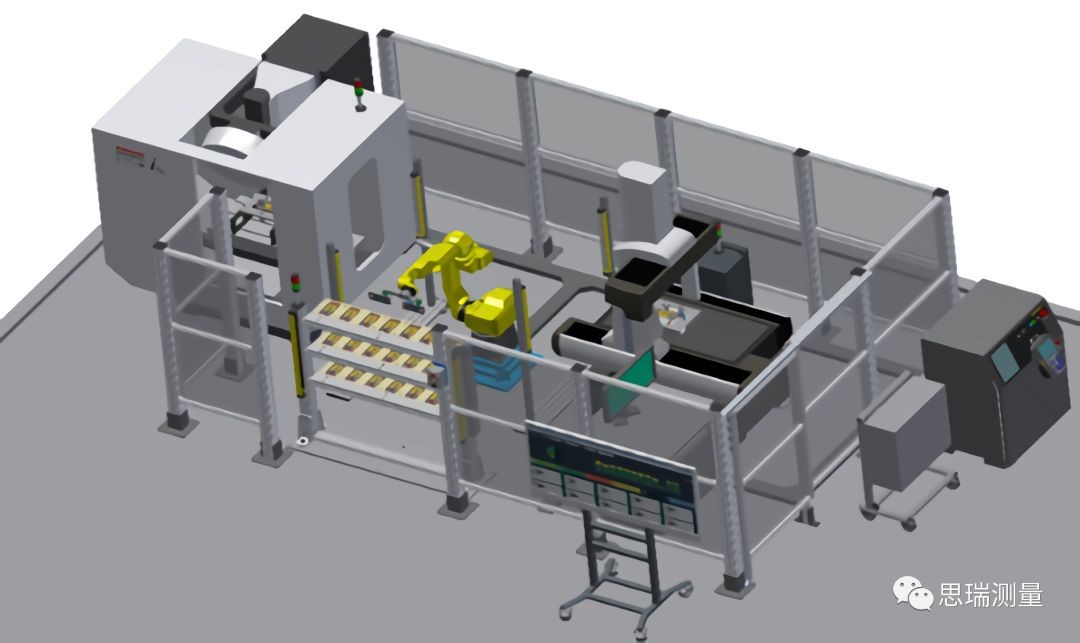

看DMIS Agent如何实现三坐标测量数据连通及自动控制(图5)

设备布局工件信息可追溯性差


深度利用测量数据

● 支持将历史数据保存到数据库,可随时根据需求检索、查看

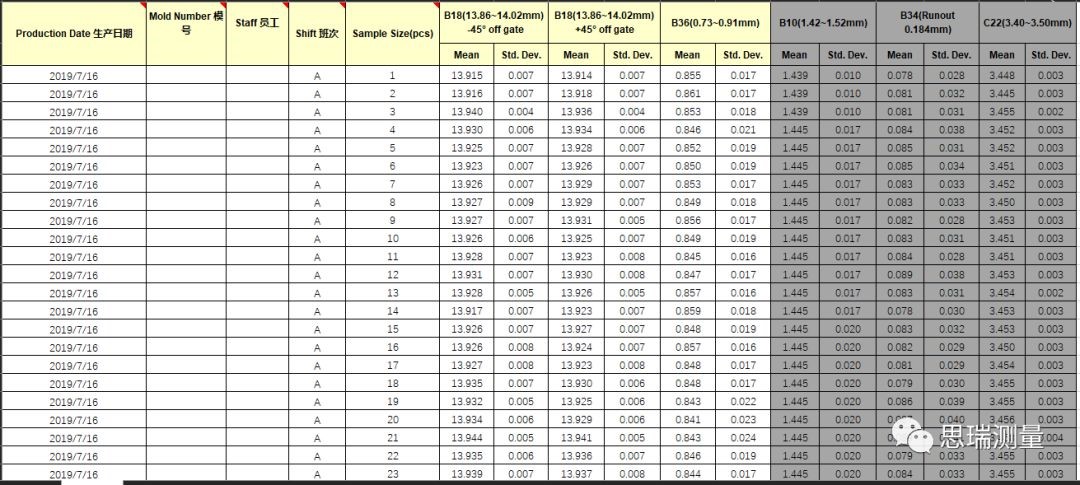

看DMIS Agent如何实现三坐标测量数据连通及自动控制(图6)

追溯历史数据





多样配置  性能无忧



DMIS Agent不仅拥有强大的标准功能,同时支持深度的定制开发,充分满足客户的不同需求。

基本模块

支持测量软件控制、数据自动导出。使用Modbus TCP协议通信

拓展模块

选配控制柜;上下料、扫码枪、安全光幕等支持

定制开发

更多硬件支持,更多通信方式支持


随着现代加工对检测效率的不断提高,过DMIS Agent自动化测量管理软件,更有效的利用测量设备,提高检测效率,减少人为误差,深度利用三坐标测量数据,是企业实现加工-检测数据互通的可靠选择。
