在使用三坐标测量设备测量圆时,生成圆元素的测量点需要平行于“工作平面”或“投影平面进行计算”,同样的测点投影到不同的平面上,得到的特征也不一样,不正确的工作平面会影响测量结果的测针补偿半径,部分测量元素的矢量方向等。
当需要测量的圆特征不在当前坐标系平面上时,需要指定正确的投影平面(工作平面)以保证测量的准确性。

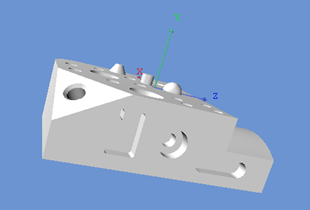

图:当前工作平面为工件顶部的XY平面(Z+),需要测量的圆测针却不在该工作平面上。
本文介绍三种三坐标测量设备Rational DMIS软件测量斜孔的方法,希望能对您有所帮助。
工作平面法
方法一:使用工作平面
在三坐标测量设备Rational DMIS软件界面上,工作平面窗口接受从元素数据区拖放平面元素,当一个平面元素被用作工作平面后,平面方向就会被用作圆拟合方向。
1) 测量圆所在的平面(PLN1)(绿色部分)

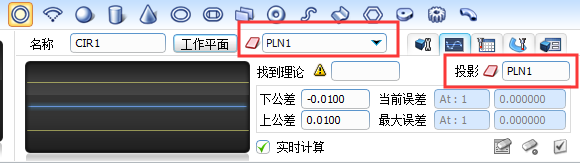

2)拖放平面(PLN1)至“工作平面”窗口和“投影面”那么,测量后就会产生两个圆,一个实测圆( CIR1 )和一个投影圆( CIR_PROJ1 )
坐标系法
方法二:使用坐标系平面

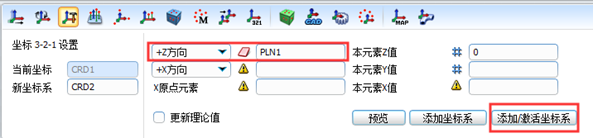

如果斜孔与某一端面垂直, 即可测量圆所在的端面(PLN1)建立找正坐标系。

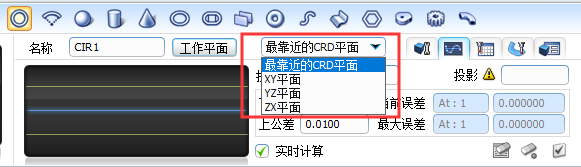

点击在三坐标测量设备测量软件工作平面右边的下拉框选择对应的工作平面,选择“最靠近的CRD”平面,
由软件自动判断工作平面(注:CRD为构建激活的坐标系)。
向量创建
方法三:向量创建测量(采样例点)
向量创建测量时(采样例点),不需要提前选取工作平面,它是直接测量一个“临时平面”,
用这个平面作为工作平面。

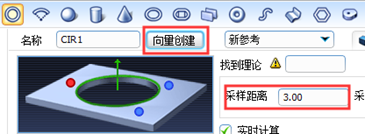

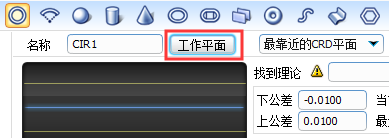

1) 点击工作平面按钮切换至向量创建,(自动测量时,需要设置采样距离)
按照提示,在圆所在的端面上采点,每采一个点,点的颜色由红变绿,未测量的点的颜色是蓝色。
2)向量点完成后图形区会显示一个绿色的面,表示工作平面(投影面)所在的位置,然后继续测量圆即可。
注意
在使用三坐标测量设备测量圆时,测点的矢量方向与测针方向是两回事,在进行斜孔测量时,无论测杆的方向是在哪里,只要测点不打滑,测针与零件不干涉就可。选择适当的测针角度即可,不要求测针方向一定垂直于斜面手动测量生成程序后,再次执行程序,这时,测量的矢量方向都是法向方向。
