三坐标测量软件 RationalDMIS如何实现相对测量

发表时间:2021-06-17 15:06:02 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:1053


在我们使用三坐标测量钣金件和冲压件的过程中,常常会遇到某一排孔位整体出现偏差,而导致测量程序无法自动运行下去,只能手动操作去检测。然而出现孔位偏差对于钣金件和冲压件来说又比较常见,那么我们该如何实现钣金件的高效检测呢。



通过分析孔位发生偏差的特点,可以发现对于那整体偏向一个方向且偏差值比较接近的孔组,可以通过相对测量来解决。下面思瑞测量资深三坐标应用工程师为您讲解RatioanlDMIS是如何实现相对测量。



三坐标测量软件RationalDMIS相对测量的应用

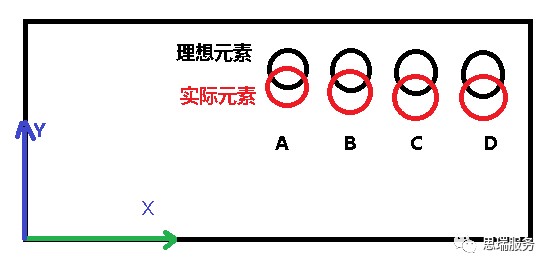

A、B、C、D四个孔的位置因冲压时装夹偏差导致整体向上偏移了3mm。

三坐标测量软件 RationalDMIS如何实现相对测量(图1)

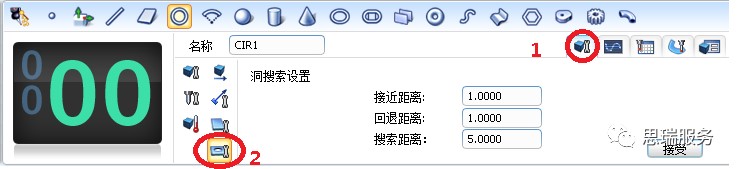

查找基准孔 ——首先我们可以设置搜索测量,让三坐标测量机先搜索并测量A孔。

三坐标测量软件 RationalDMIS如何实现相对测量(图2)


通过上图的操作先设置孔的搜索参数

测量程序参考下面格式生成,将生成测点时写入的MEAS指令修改为SMEAS即可

F(CIR1)=FEAT/CIRCLE,INNER,CART,0,0,0,0,0,1, 8

$$ Measurement points are created through nominal points

SMEAS/CIRCLE, F(CIR1), 4

  GOTO/CART,    0.000,  0.000, 13.000

  PTMEAS/CART,  0.000,  4.000, -2.000, -0.000, -1.000, -0.000

  PTMEAS/CART,  4.000,  0.000, -2.000, -1.000, -0.000, -0.000

  PTMEAS/CART,  0.000, -4.000, -2.000,  0.000,  1.000,  0.000

  PTMEAS/CART, -4.000,  0.000, -2.000,  1.000,  0.000,  0.000

  GOTO/CART,    0.000,  0.000, 13.000

ENDMES


相对关系的设定——三坐标测量机找到孔A后分别设置B,C,D三个孔和孔A的关系即可。

三坐标测量软件 RationalDMIS如何实现相对测量(图3)


程序代码如下,橙色部分代表相对关系

F(CIR2)=FEAT/CIRCLE,INNER,CART,40,30,-10,0,0,1, 20

CALL/M(EASI_CLEARPLN_GOTO), 0, 33.996, 30.002, 11.496

RMEAS/CIRCLE, F(CIR2), 6, FA(CIR1), XDIR, FA(CIR1), YDIR, FA(CIR1), ZDIR

  GOTO/CART,   33.996270, 30.002532,  11.496271

  PTMEAS/CART, 30.000, 30.000, -12.000, 1.000,  0.000, 0.000

  PTMEAS/CART, 30.346, 32.586, -12.000, 0.966, -0.258, 0.000

  PTMEAS/CART, 31.345, 34.997, -12.000, 0.866, -0.499, 0.000

  PTMEAS/CART, 32.928, 37.071, -12.000, 0.707, -0.706, 0.000

  PTMEAS/CART, 35.003, 38.655, -12.000, 0.501, -0.866, 0.000

  PTMEAS/CART, 37.414, 39.654, -12.000, 0.259, -0.966,0.000

  GOTO/CART,   38.449, 35.794,  11.496

ENDMES



总结:

在三坐标测量机操作过程时,使用相对测量之前先要使用搜索测量找到参考圆;再将参考圆拖入参考框里然后再生成测量轨迹。
