影像测量仪METUS对称度的测量

发表时间:2021-06-17 15:06:46 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:2307




对称度指所加工尺寸的轴线,须位于距离为对称度要求的公差值范围内,且相对通过基准轴线的辅助平面对称的两平行平面之间。对称度的基准一般是线或者是面。在影像测量仪中,也是可以测量对称度的。

   功能强大,操作简单的METUS软件,在测量对称度时也是非常方便的,投影出被测要素和基准,接下来,我们来看一下影像测量仪METUS怎么操作对称度的测量。



1.  选择“常用选项卡→形位公差组→位置命令集→对称度”执行对称度命令


 影像测量仪METUS对称度的测量(图1)

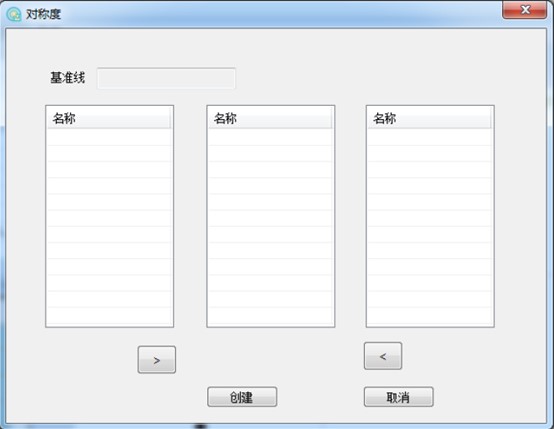

2.  按弹出对话框,从对话框中间方框或者在图形或元素列表中(只显示可选做基准的线)选择要评价对称度的基准线;

影像测量仪METUS对称度的测量(图2)


3.  选择基准线后,中间方框会显示用于评价对称度的要素,此时点击第1个评价要素会自动移至左侧方框中,点击第2个要素则自动移至右侧方框中,以此类推选择用于评价对称度的两侧要素。点击左侧或右侧方框中要素,然后再点击“>”或“<”按钮,则将该要素移出,取消对该要素进行评价;

4.  点击“创建”即可完成对该要素对称度的评价,若点击“取消”则退出操作;

影像测量仪与三坐标测量仪相比,METUS在测量对称度是相对简单的,要注意的是对称度的基准是线或者是面。

影像测量仪METUS测量对称度你学会了吗?如果想了解更多关于影像测量仪的知识,请关注我们的公众号海克斯康影像。
