New Standard影像导航激光测量：实现高精度、高效率的智能三维检测

发表时间：2025-09-30 16:09:58 作者：三坐标来源：www.serein.com.cn 浏览：506

随着产品向微型化、高集成度方向发展，工件的几何特征日益复杂，材料也愈加轻薄易变形，对测量技术提出了更高要求：既要高精度，又要高效率，还需实现非接触检测。

检测方案

为此，思瑞测量推出了New standard影像导航激光测量方案。通过影像引导激光，实现快速定位，引导激光传感器在微小或敏感位置进行非接触式高度采样，既避免了接触变形，又显著提升了定位效率与测量精度。该方案适用于微结构、软性材质及复杂轮廓的三维检测，为高要求应用场景提供了更智能、更可靠的解决思路。


检测方法

方法一：

此方法运用场景：抓取单点

1、激活激光测头

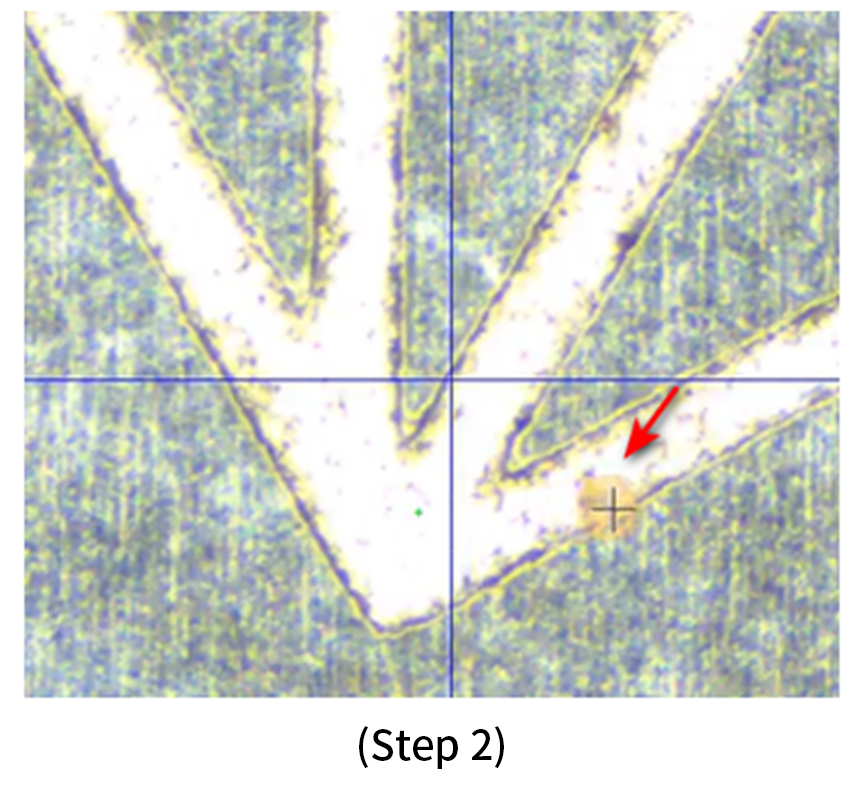

2、使用影像十字线，找到需要测量的位置，点击鼠标左键

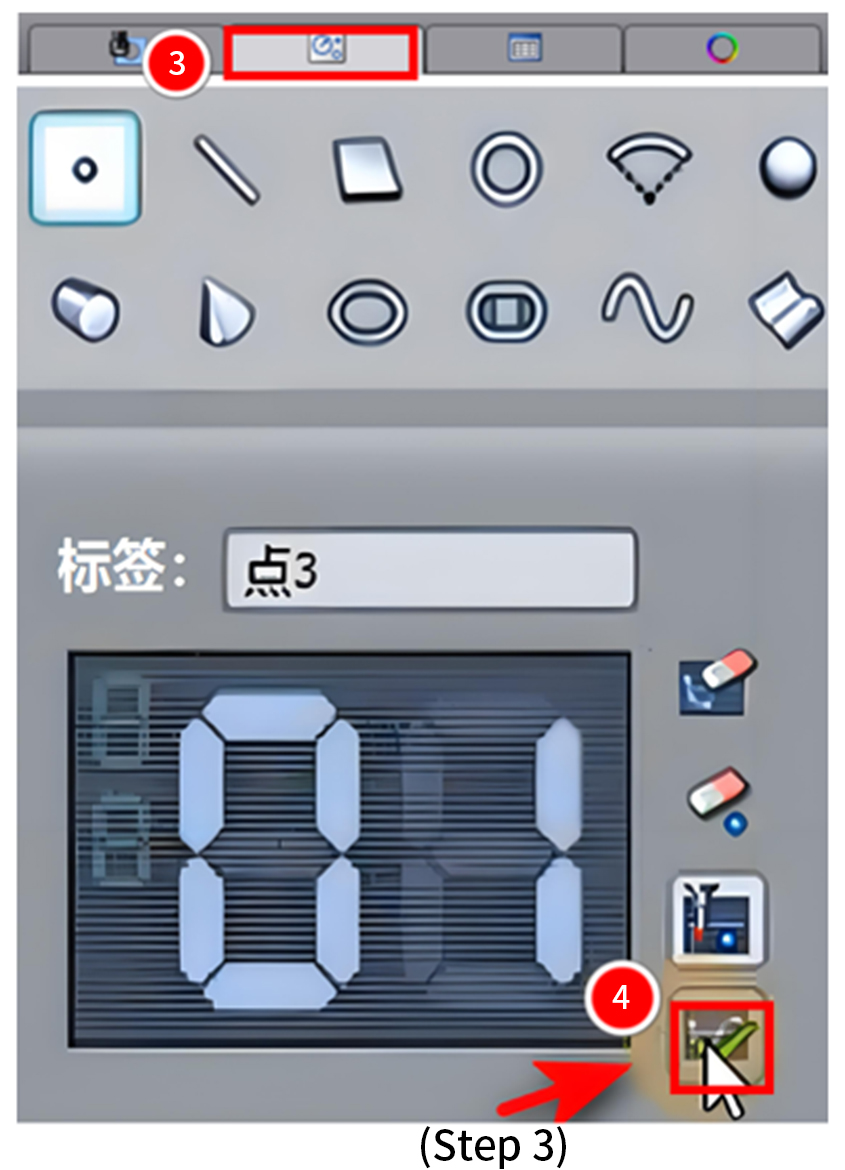

3、切换到激光界面→确认



方法二：

此方法运用场景：抓取单点

1、激活影像测头

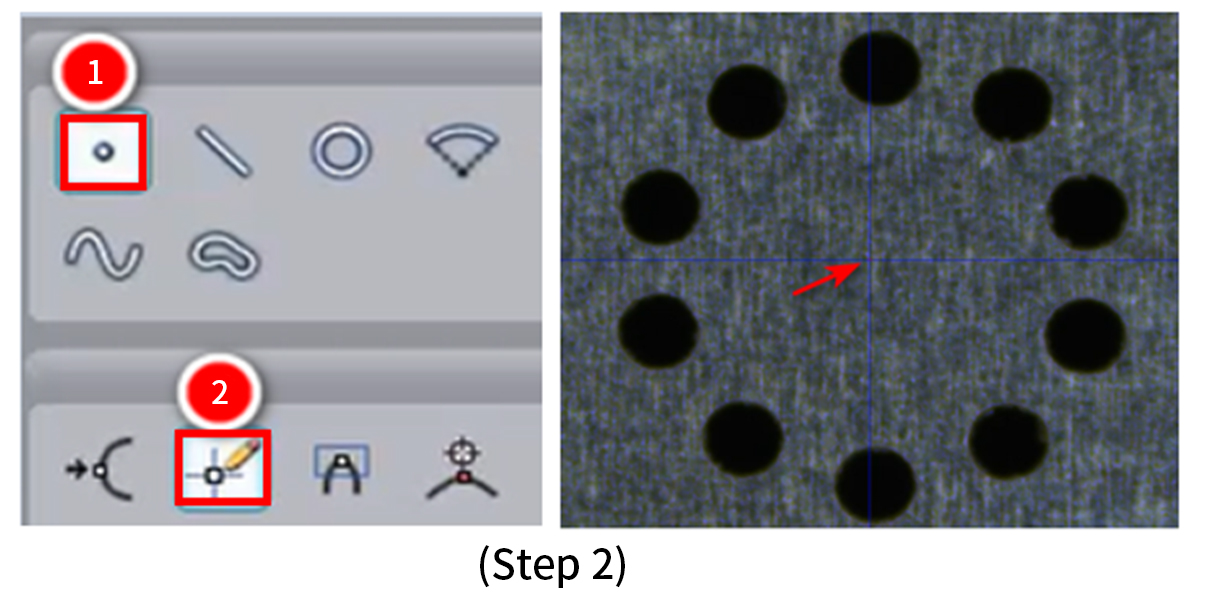

2、选择手动采点，在影像界面找到需要测量的位置

3、激活激光

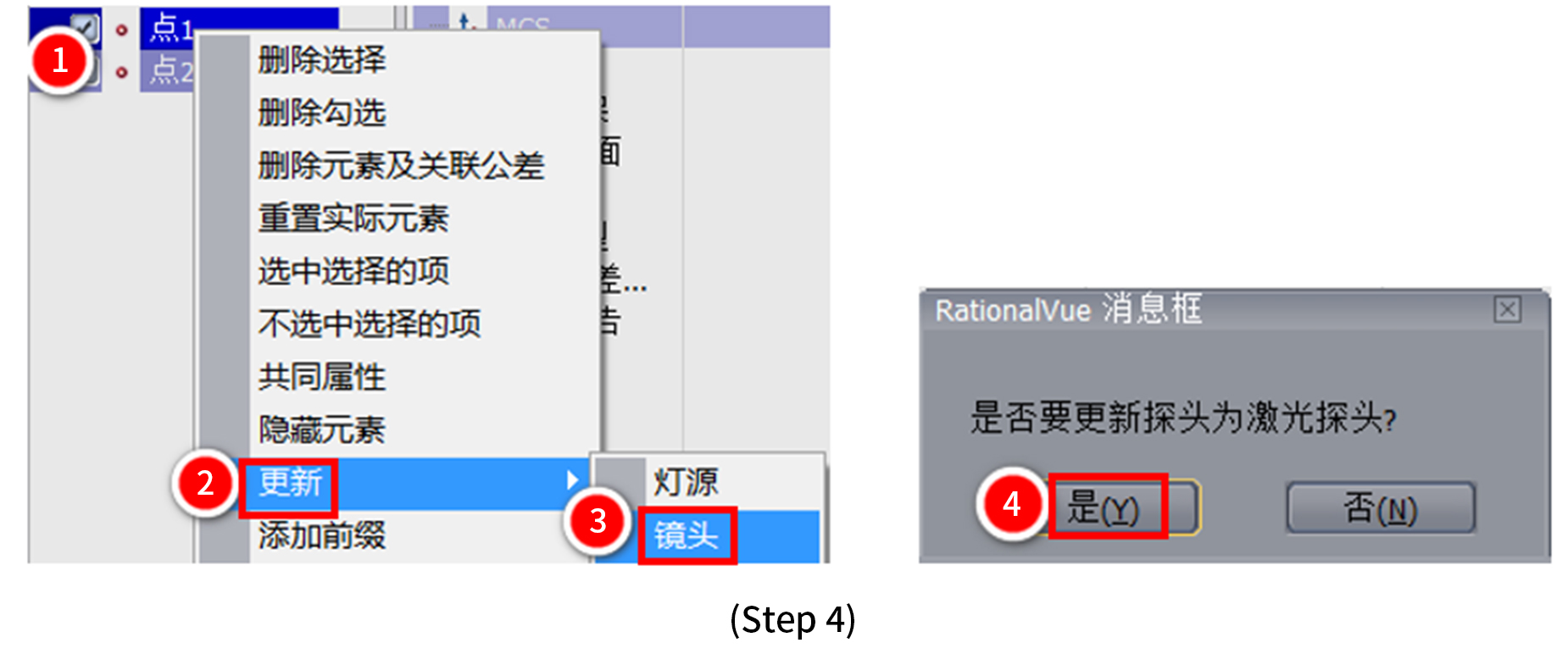

4、程序列表→选择影像元素→右键→更新→镜头



方法三：

此方法运用场景：易变形的产品

测量效果：激光元素会随着影像元素位置的变化而变化。

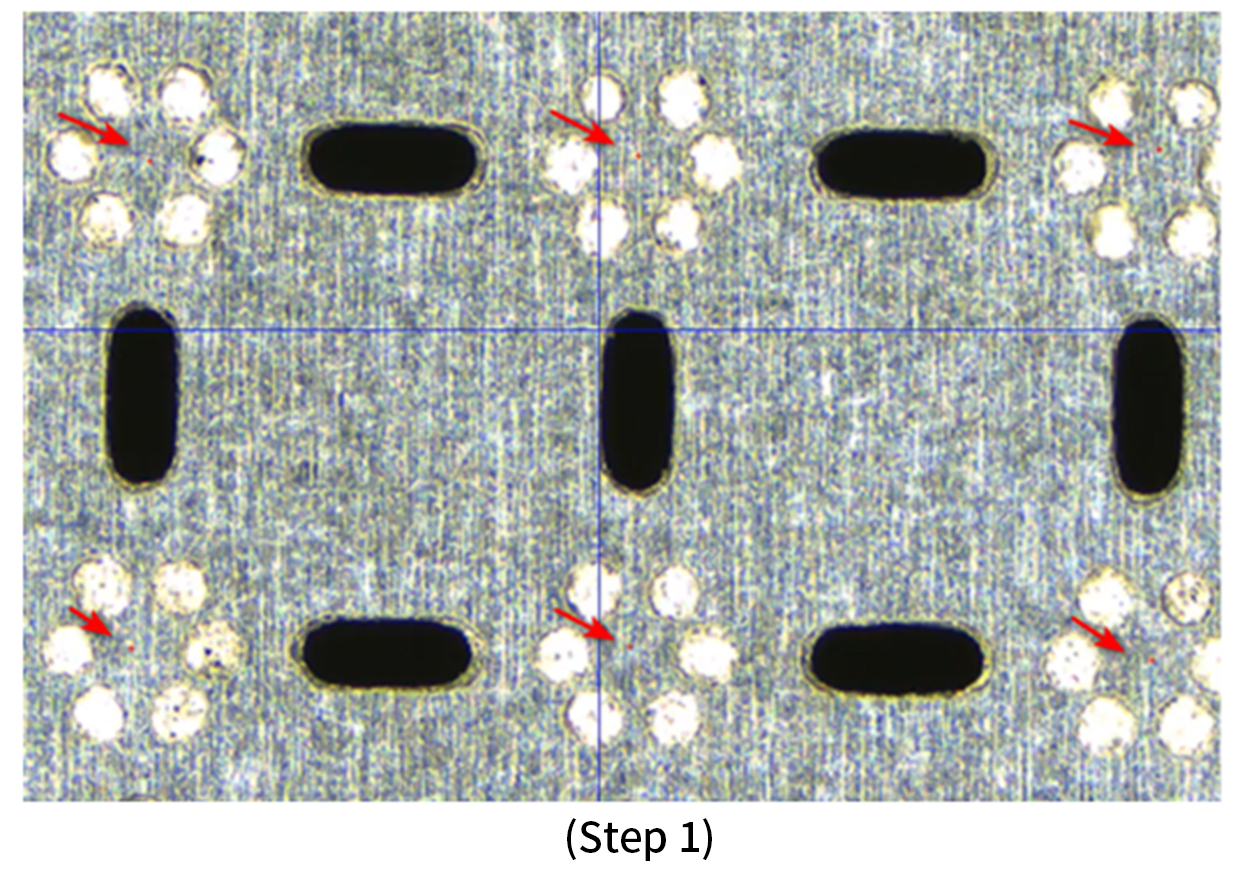

1、影像取元素

2、激活激光

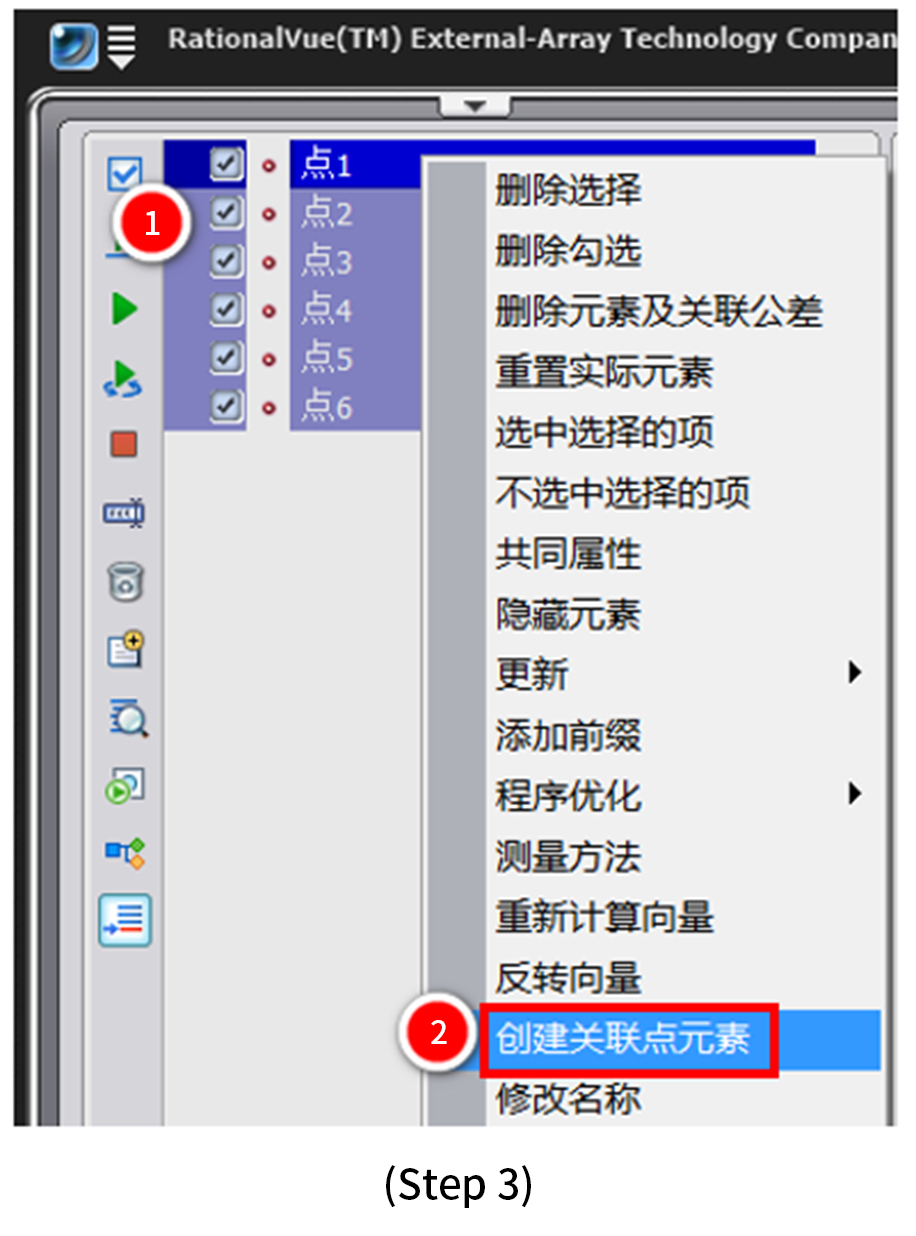

3、元素→右键 →创建关联点

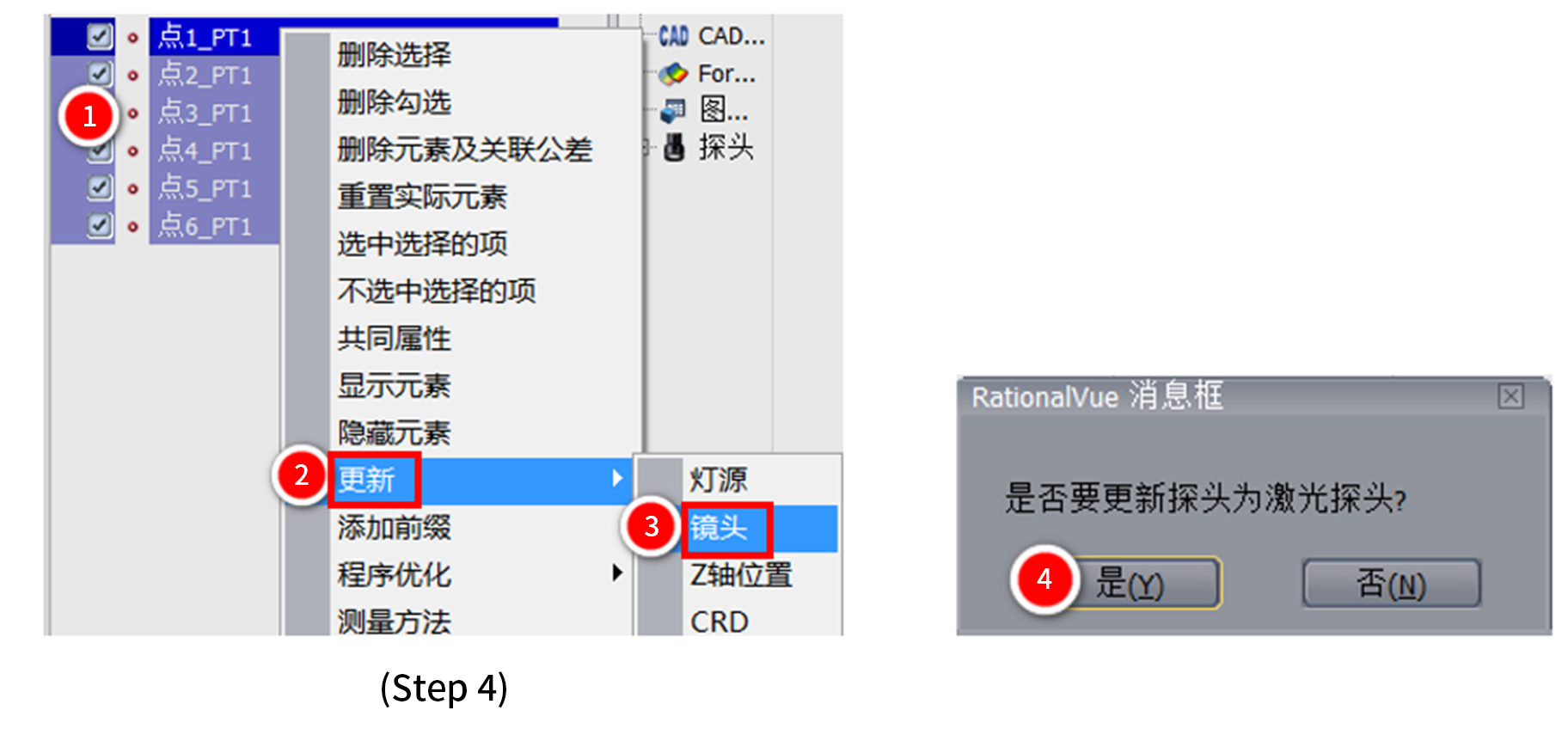

4、选择关联点→右键→更新→镜头

图片6.jpg 图片7.jpg


思瑞测量New standard影像测量仪配激光测量方案，通过光学影像的空间定位与激光的高精度测距相结合，实现微米级三维测量，兼具非接触、抗干扰特性。其动态追踪能力可实时捕捉目标位移，配合自动化分析软件RationalVue，显著提升检测效率，形成"可视化+精准量化"的智能检测方案。
