对称度作为几何公差中的一项重要指标，用于控制被测要素相对于基准要素的对称分布程度，广泛应用于高精度机械制造、装配定位及功能互换性设计中。

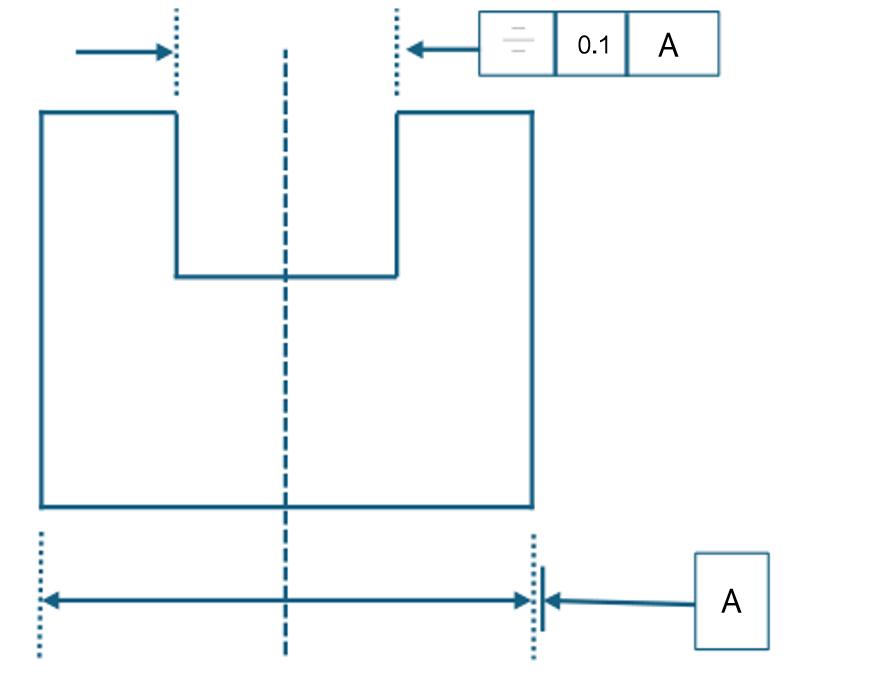

测量图纸要求

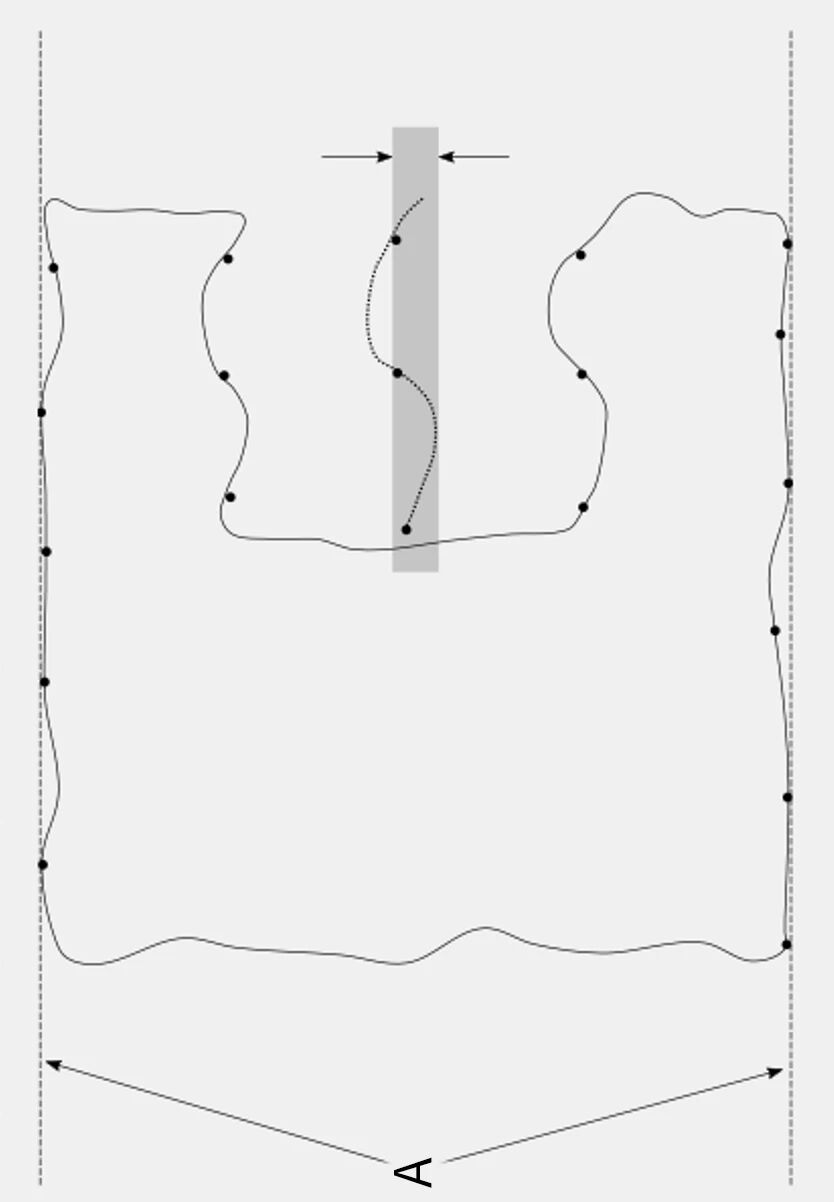

实际测量情况图
对称度的测量与计算方法基本上跟单方向的位置度一样，都是2*(理论值-实测值)，但此公差特征没有理论值或为零。
其基准要素要求必须是直线或平面，不可使用点型元素（如点、圆、球）作为直接基准。
在一些三坐标测量中，被测要素相对于圆心对称，评价时，应将坐标系原点平移至圆心，构建经过圆心的轴线或坐标平面作为基准进行评价。
传统评定方式若是两个要素，先选两个被测要素再选基准进行评价；
若是两个或多个要素，也可构造特征组作为被测要素进行评价；
点型元素只能通过构造特征组方式进行评价。
当选择“中位点”时，被测要素是宽度；
当选择“轴”时，被测要素可以是宽度、中分面、中分线、中点，但要确保所有考量特征名义上与基准参考坐标系对称。
自 业界熟知三坐标软件PC-DMIS 2020 R2 版本起，软件已取消对“平面对、线对、点对、集合对”等旧有形式的支持，转而推荐使用“宽度”特征进行对称度评价。
除了以上两种方法外，还可以使用赋值计算。
例如，图中将X坐标平移A基准，然后赋值被测元素的X轴偏差*2即可。
随着PC-DMIS三坐标软件版本升级，对称度评定已转向“宽度”特征为主的标准化方法。准确测量不仅依赖软件操作，更需稳定的硬件支持。思瑞测量三坐标测量机标配正版PC-DMIS，软硬件协同运作，助力高效完成对称度等公差评估。
