高级应用 | 三坐标定制图形报告的输出

使用三坐标测量机测量工件进行报告输出时，同学们是不是遇到不知道如何输出定制图形报告的情况？下面我们分享如何输出定制图形报告。

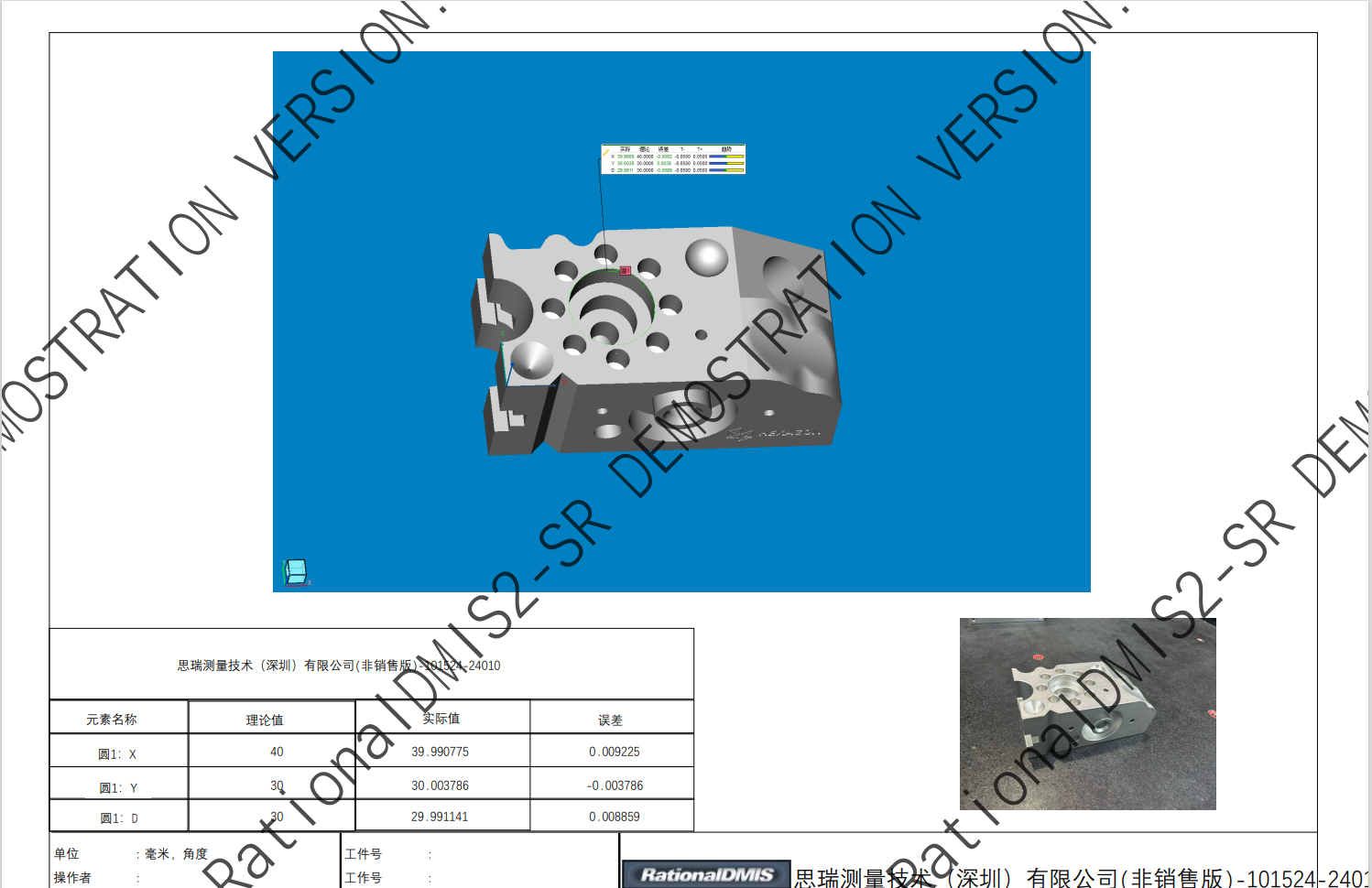

三坐标测量软件RationalDMIS2可以输出如上图所示的包括测量结果表格，产品实物图以及公差评价图的图形报告，其操作步骤如下：

第一步

使用三坐标软件RationalDMIS2输出定制图形报告时需要使用软件根目录下的“KPDFTemplateDesign.exe”程序，打开方式如下图所示：

第二步

双击打开程序后，使用快捷键“Ctrl+O”或者选择File菜单栏下的Open命令，打开根目录下模板文件夹，如下图：

根目录模板文件夹包含叶片，Form误差，图形报告多种格式的模板，选择需要的模板双击打开，如下图：

第三步

打开模板文件之后，双击程序空白处，进入属性窗口，修改模板名称，如下图修改模板名称为“Landspace report”。

设置好后关闭属性窗口。

第四步

1.打开模板文件之后，将不需要的元素删掉，如下图所示：

2.选择程序中的“Add Rectangle Item（添加矩形项）”命令，绘制下图所示的图表框

绘制方法图下图所示，选择“添加矩形框”命令后，鼠标由箭头变为十字形，在工作窗口每行每列拖拉，组成表格样式：

画表格框线的时候可以选中矩形框后使用键盘上的方向键进行上下左右微调。

3.选择程序“Add Static Text Item（添加静态文本框）”，在表格添加文本框，添加完之后双击文本框在属性栏里填写文字，如下图：

4.在RationalDMIS2软件界面使用变量功能，定义每个尺寸的理论值，实际值以及误差。

5.选择程序“Add Dynamic Text Item（添加动态文本框）”，在对话框按照下图步骤，依次定义每个尺寸的变量，使用变量可以在输出报告时更新数据，以定义圆1，X坐标理论值变量为例：

变量代码格式为VARIABLE::+定义元素变量名，代码需要在英文格式编写，按照此方法依次定义好表格其余变量，并取消勾选显示文本框选项。

6.然后选择程序“Add Image Item（添加图片项）”命令，在命令框中定义图片类型，然后点击“Add”命令。

定义好图片类型后，用鼠标在图框中添加图片矩形框，如下图所示：

7.双击右下角图片矩形框，然后在属性框中通过以下步骤完成实物照片添加。

第五步

在程序中将设置好的模板另存为，保存路径设置在根目录下的“Templates”文件夹下，保存在其它文件夹下将导致模板无法使用。

第六步

进入三坐标RationalDMIS2软件界面，将需要输出的公差评价选中，拖放到软件图形显示窗口。

在“主页”工具栏下的保存报告下拉菜单栏中，选择“保存PDF”命令。

在弹出的对话框中设置报告保存路径以及在模板下拉栏中选择使用“KPDFTemplateDesign.exe”程序设计的模板文件“Landspace report”。

然后在保存PDF对话框中进行操作者输入，公司logo图片的设置。

最后点击保存，输出图形报告。

以上就是关于使用三次元测量软件RationalDMIS输出定制化图形报告的介绍。
