影响三坐标测量机测量结果因素浅析

01前言

想要使用好三坐标测量机不仅要了解测量机本身，清楚影响测量机测量结果的因素也是使用好三坐标测量机的关键点。

02影响三坐标测量机测量结果的因素

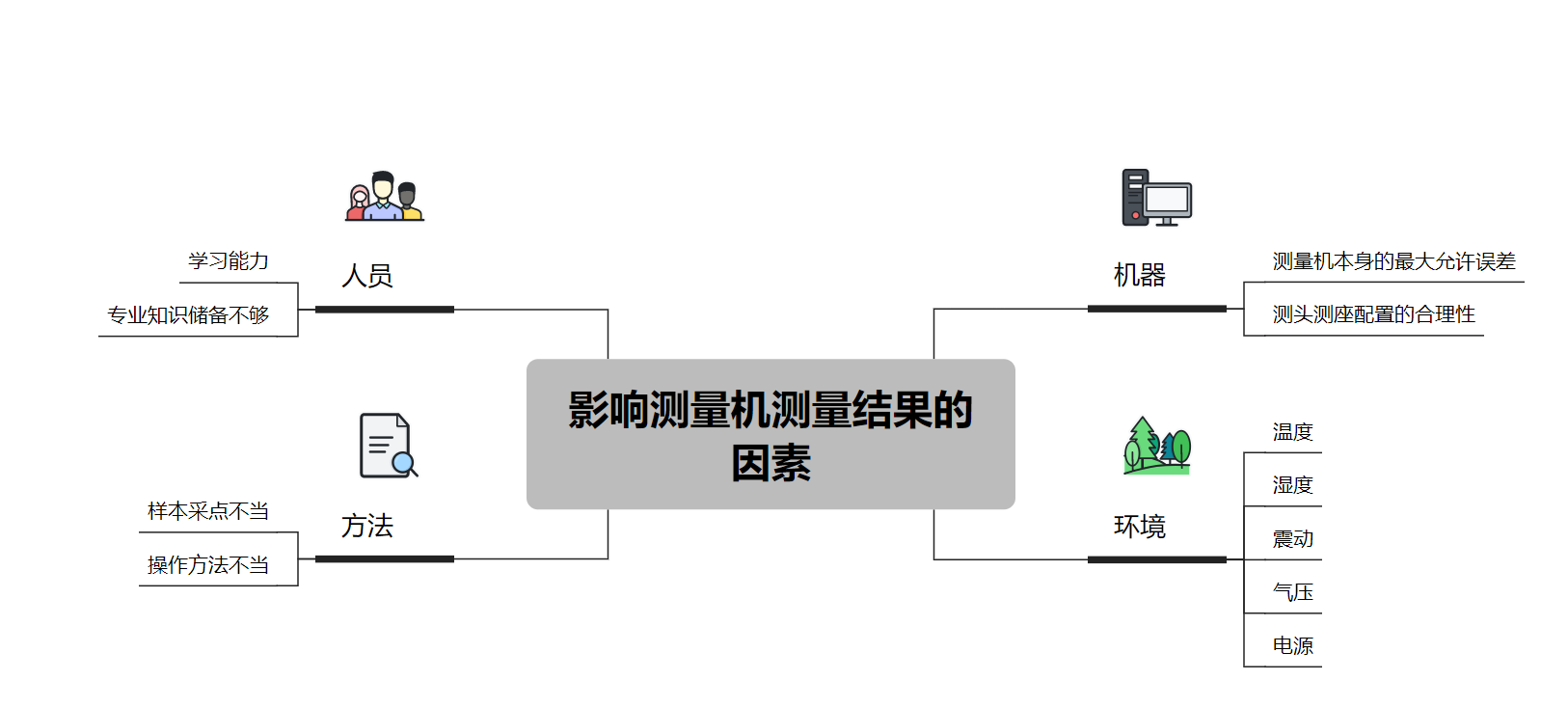

影响三坐标测量机的测量结果的因素包括很多，具体可以从使用人，使用方法，测量机本身以及使用环境四个方面去分析，下面我们将从这四个方面着手逐一举例分析。

人的因素

关于操作人员影响到测量机的测量结果我总结出以下几点：

• 图纸识别能力弱

• 测量方案规划不合理

• 软件操作不熟练

因此想要得到准确的测量结果应该提高操作员的专业知识储备与测量软件的使用能力。

方法因素

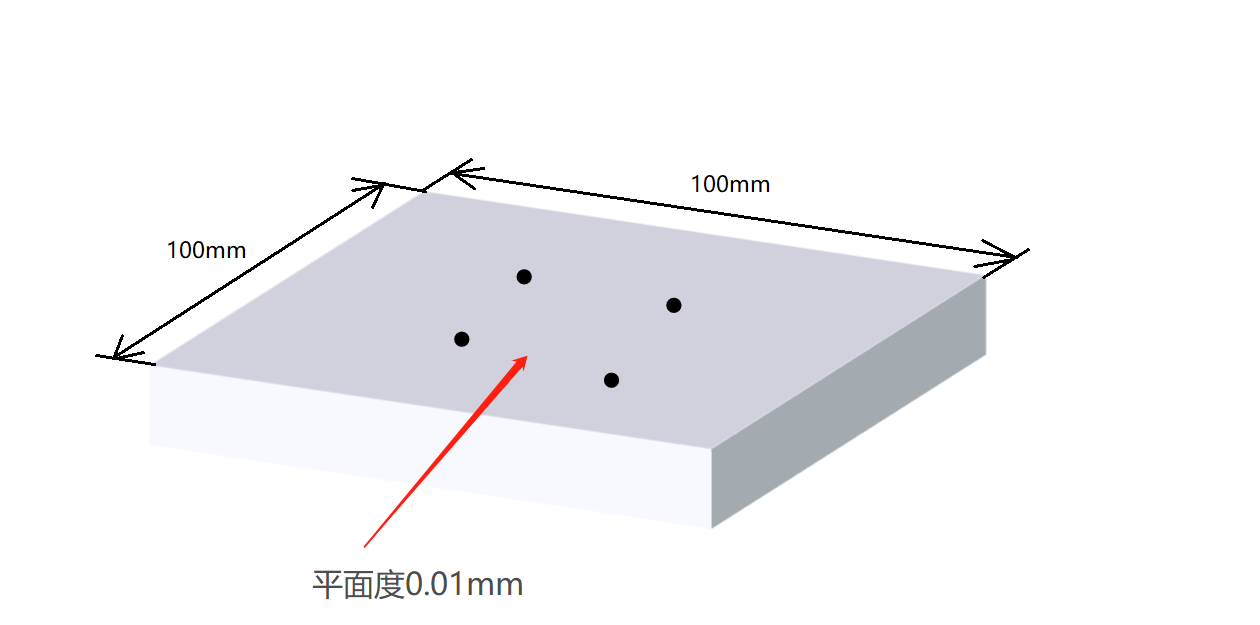

关于测量方法对于测量结果的影响我将通过一个案例进行分析，如下图所示，一块100mm*100mm的工件，平面度要求为0.05mm，操作员小Q在使用三坐标测量机检测时，在工件10mm*10mm的区域选取4个测量点，测得的平面度结果为0.01mm，判定工件合格，小Q将结果汇报给主管。

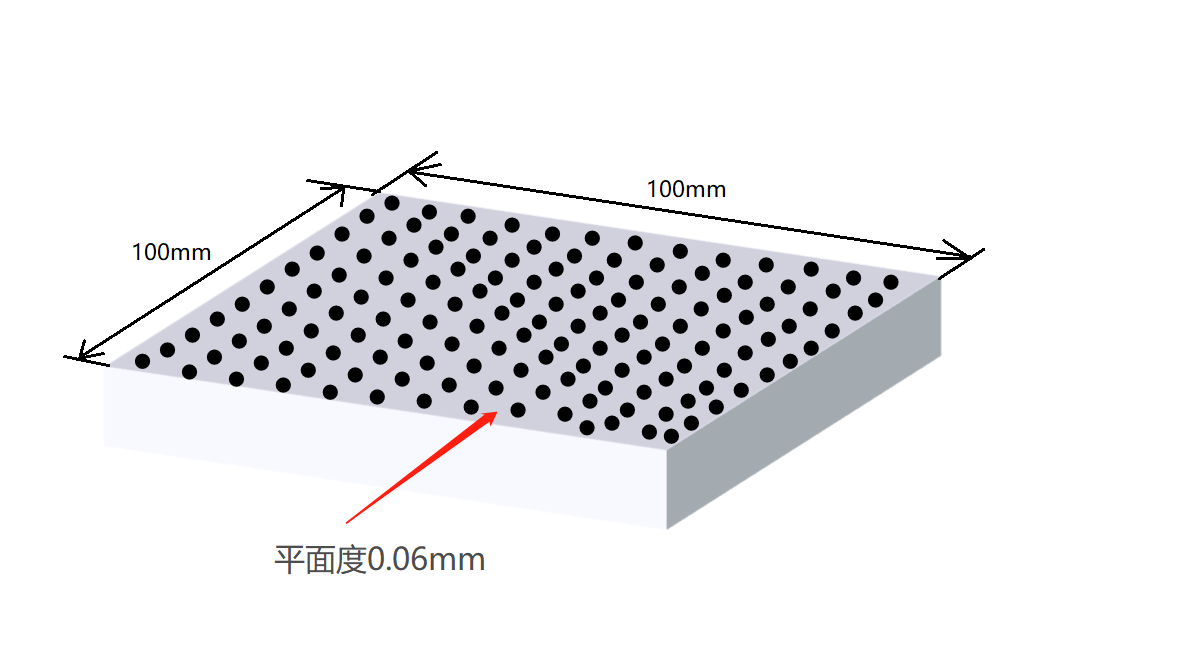

主管看后，重新规划测量点后让小Q按照下图所示的测量方法重新测量，得到平面度测量结果是0.06mm，超出图纸平面度公差要求。

由此可见测量方法的正确与否会影响到三坐标测量机的测量结果。

测量机方面

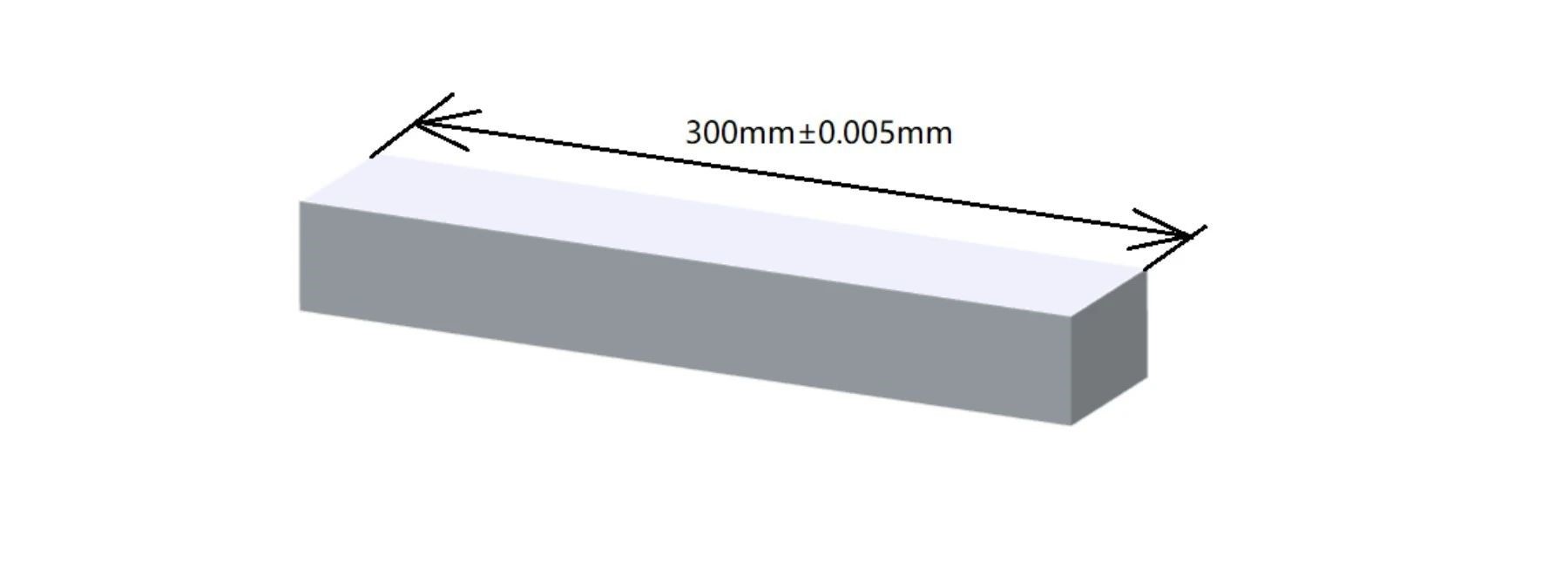

测量机准确度等级选型错误也会影响到测量机的测量结果，下面将通过下图案例进行分析。

操作员小O准备去测一个300mm长，尺寸公差士0.005mm的铝件，其公司有三种准确度等级的测量机，分别是士(0.5+L/300)um，土(2.5+L/300)um，±(3+L/300)um，带入计算得到三种准确度等级的测量机数值分别是1.5um，3.5um，4um，根据三坐标测量机准确度等级最低要求<1/3公差带原则，其应该选择准确度等级为1.5um的三坐标测量机才不会影响到测量结果。

使用环境

温度

温度对于三坐标测量机的测量结果影响主要体现在以下两个方面：

温度对于工件本身的影响

温度对于光栅尺的影响

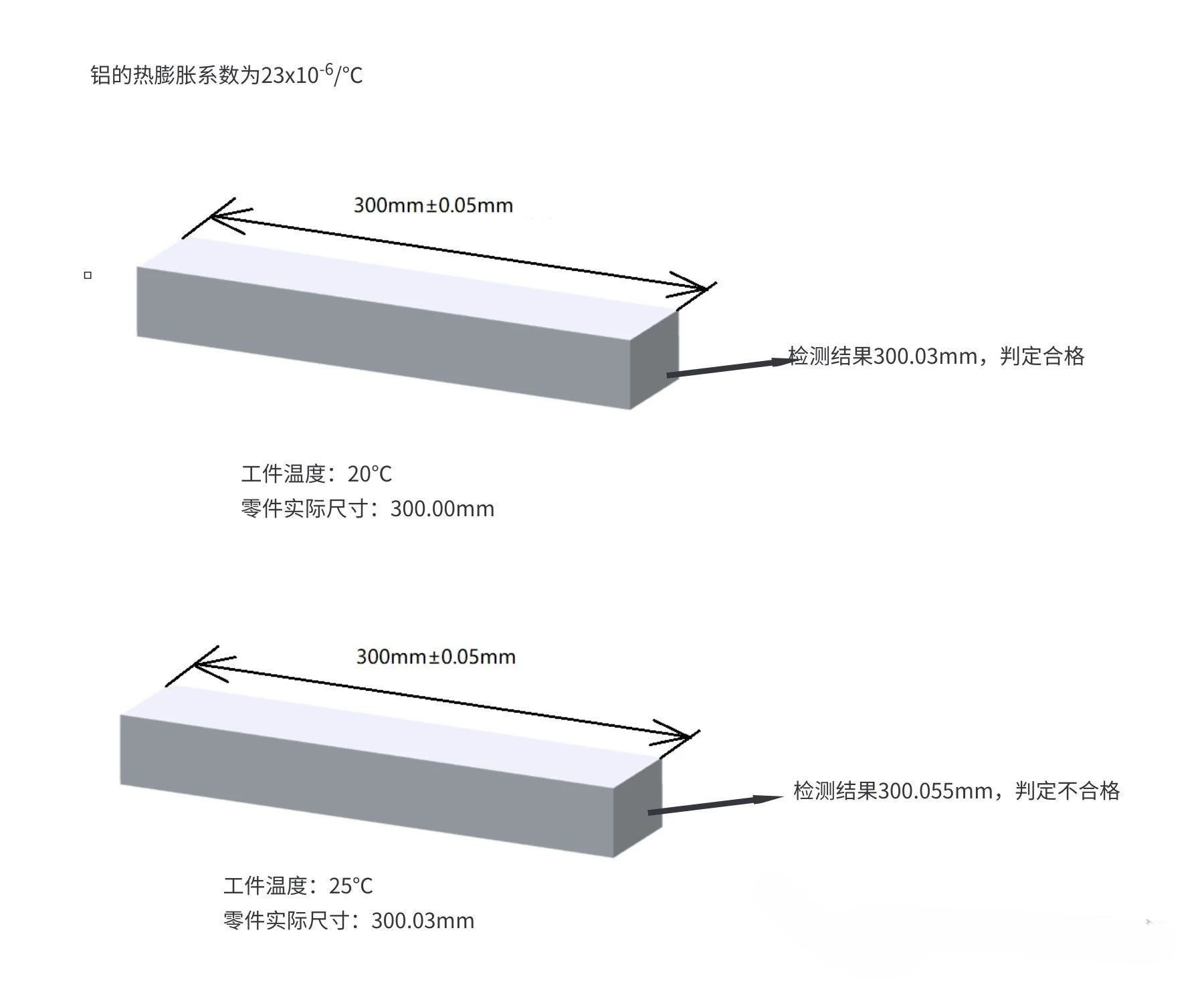

由于温度对于光栅尺的影响很小，我们将通过以下案例从温度对于工件本身的影响进行分析。

由此可见，温度会影响被测零件的尺寸，造成误判。

• 湿度：湿度过高会降低一些电气元件的使用寿命，增加设备故障率，降低三坐标机器使用寿命

• 振动：振动会导致三坐标测量机测量结果不准确

• 电源：电源达不到使用要求时可能会影响到电器元件的使用，降低其使用寿命

• 气源：气源含有油，水，杂质会堵住气浮块，从而对三坐标设备产生不可逆的损坏，降低使用寿命
