三坐标测量端面跳动的方法介绍

发表时间:2025-02-27 11:02:26 作者:三坐标 来源:www.serein.com.cn 浏览:591

1前言

端面跳动属于圆跳动公差中的一类,进行端面跳动公差检测时被检测工件绕着基准轴线无轴向移动旋转一周时,被测端面上任意直径出的轴向跳动量要在图纸要求的跳公公差范围内,所以在进行三坐标端面跳动公差检测时需要注意一下几点:

1、待评价元素必须的圆;

2、基准元素必须是圆柱;

满足以上两点要求才能保证评价后得到的结果合理,但是对于初学者来说,虽然知道三坐标检测原理,但是不知道在测量软件中如何操作,下面我们通过一个例子介绍使用RationalDMIS2测量端面跳动公差的方法。



应用场景举例


测量员小瑞需要检测上图图纸中的跳动公差,经过分析之后确定E基准需要测量一个圆柱,待测元素为待测端面的任意直径的圆,

建立好坐标系后,小瑞不知道如何在软件中获得端面上的任意直径的圆,寻求帮助后,通过如下方法完成测量:


第一步

使用元素定义在基准圆柱上定义一个圆,定义之后不需要对此圆规划测点。


第二步

使用元素定义在待测端面上定义一个平面。


第三步

双击定义好的平面进入元素测量界面,在界面的参考元素栏选择第一步定义的圆,使测量平面时沿着圆形路径测量。


之后进行圆性测量路径点数规划,调整偏移值使测针能够触测到点从而获得待测端面的任意直径圆,如下图,点数设置20个,偏移-1.5mm,然后创建点。

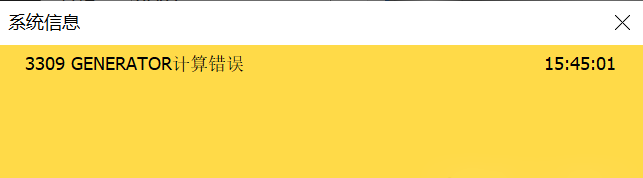

注意:偏移值设置成正数是以参考圆的直径为基准向外扩大测量路径,设置成负数为向内缩小测量路径,偏移值设置不合理软件会提示下图错误:


第四步

三坐标测量仪软件中规划基准圆柱测量路径,并根据图纸设置为基准E。



第五步

运行测量程序,然后进行跳动公差评价结果如下:以上就是关于端面圆跳动的三坐标测量机测量方法的介绍。
