你是否遇到打开别人的测量程序，在运行程序时遇到软件报错提示找不到测头文件得情况？出现此情况时，是否就代表此测量程序无法使用？其实了解如何替换测头文件可解决此问题，今天我们介绍RatioanlDMIS2中替换测头文件功能。
测头替换功能应用场景主要总结为以下几点：
1、打开别人得测量程序，测头文件与自己实际测头文件不一致时；
2、软件探头界面测头文件过多，测量程序中的测头文件被误删除；
3、更换三坐标测针后，需要更换配置文件；
4、测头配置相同，测头文件名不同。
如上图测量员小瑞需对上述图纸公差测量评价，使用脱机软件编写好测量程序后，将程序拷贝到设备电脑上运行程序时，软件报出下图错误：
小瑞向领导请教，领导告知他因为他脱机编程程序的测头文件名称为4-20，如下图：
拷贝到电脑软件中无相应配置的测头文件，所以报错，解决方法如下：
首先，根据脱机编程的测头配置，在机器软件中设置相同的测头配置后，点击添加测头，将相同配置的测头添加到探头界面，如下图：

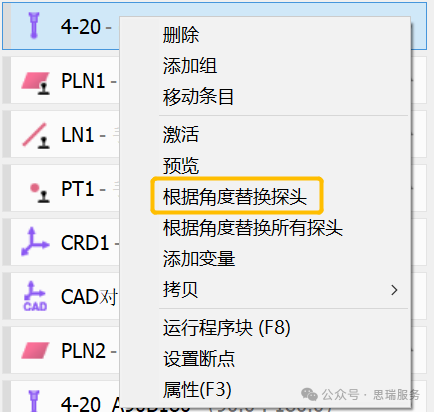

然后在程序里选中需要替换的测头文件鼠标右击，选择根据角度替换探头，如下图：
三坐标测量机测头文件将被替换，如下图：
小瑞的程序中包含多个测头角度，经过上述操作后，发现只替换了A0B0角度测头，其余角度没有被替换掉，如下图：
小瑞按照上述替换测头方法逐个角度替换，领导看到后，告诉他可以使用“根据角度替换所有测头”功能一次性替换所有测头角度，方法如下：
选择要替换的测头，鼠标右击，选择“根据角度替换所有探头”后，测头文件将被全部替换，如下图：
替换完测头后，程序成功运行,如下图：
以上就是关于三坐标测量软件RationalDMIS2更换测头文件的应用。
