随着市场产品的多样化发展，如今的制造业大多趋向于多品种小批量的生产方式，这种生产方式导致企业需要测量的产品种类较多。思瑞PC-DMIS报告模板应用方案为各大行业在三坐标测量程序管理上提供了一个新方式，企业可在报告中根据产品型号，显示对应产品图片，以便之后的装夹视图查看及管理。

方案一：截图保存到报告

优点：操作简单

缺点：软件版本需要高于2018版本、且需要3D模型

适用范围：软件版本高于2018版本，且已开通数模导入功能的用户

1、调整好图形窗口模型视角

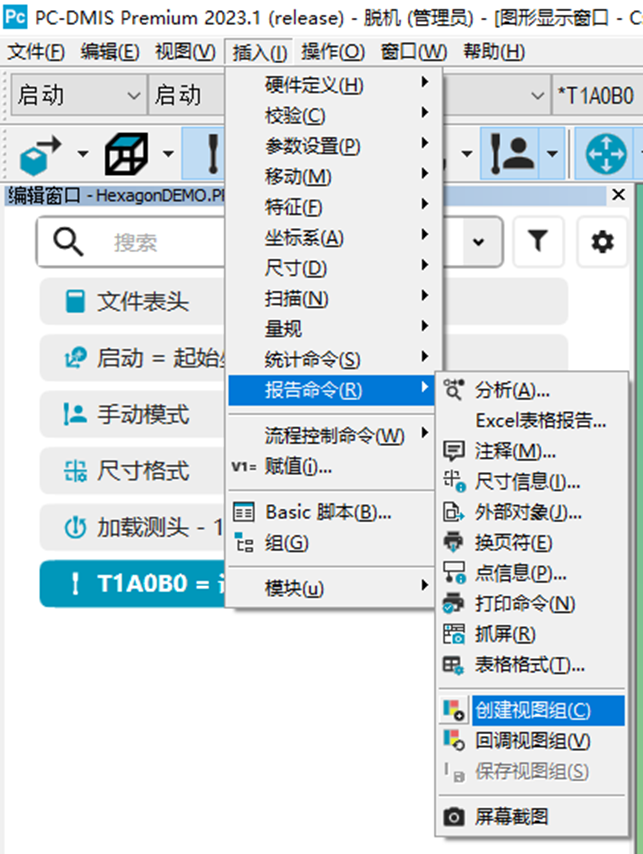

2、通过操作，插入-报告命令-创建试图组-确定，定义试图组

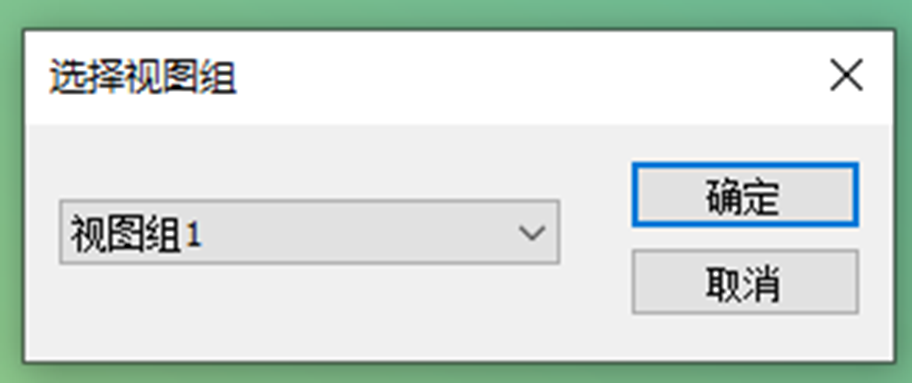

3、回调试图组，插入-报告命令-回调试图组，选择刚才定义的视图组名称

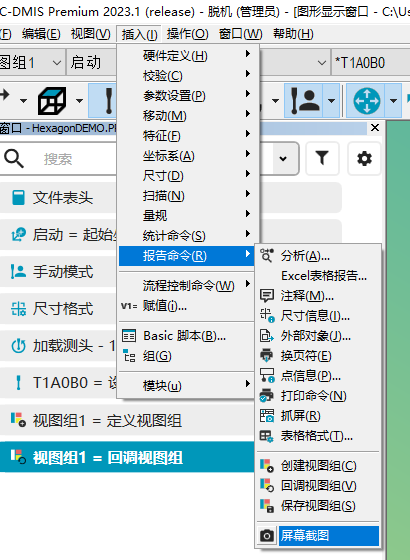

4、插入-报告命令-屏幕截图



优点：对于软件版本无要求、可以使用照片

缺点：模板修改难度高、无图片时，报告中存在一片空白区域

适用范围：所有PC-DMIS用户

1、复制一份表头模板，如图打开对应版本的路径，其中2023.1 替换为你安装的对应版本号

2、将FILE_HEADER.LBL复制一份

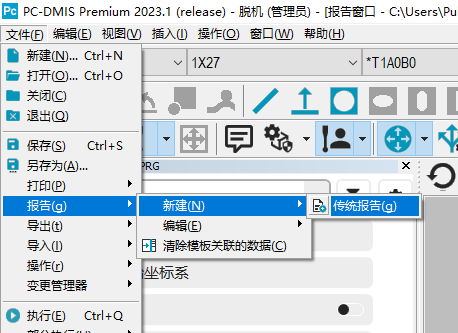

3、操作软件，文件-报告-新建-传统报告（如果你的版本可以直接编辑标签模板，可以直接跳到步骤4）

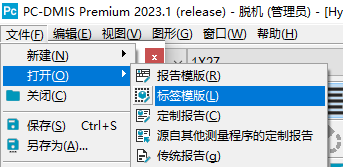

4、文件-打开-标签模板

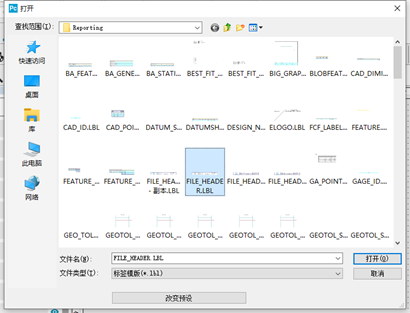

5、选择FILE_HEADER.LBL打开

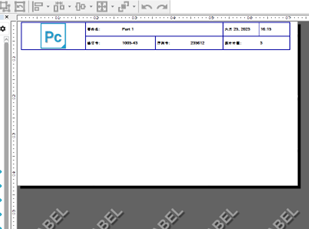

6、拉大画布（鼠标移动到白色边缘，出现上下箭头时，拉动白色画布）调整到合适大小

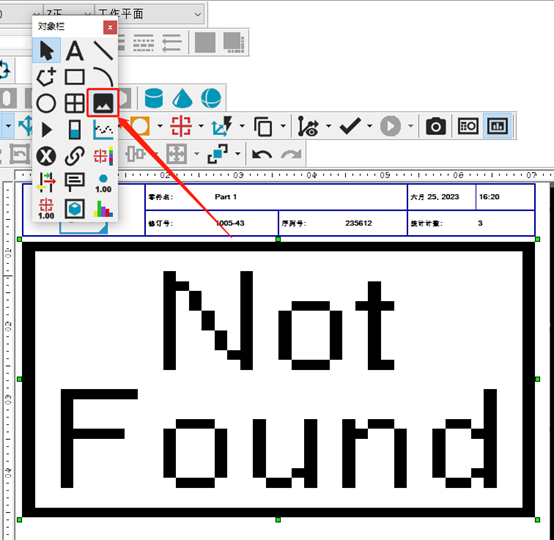

7、创建一个图片框


8、在图片属性的高级中，添加代码如图：


其中C盘PICTURE这个文件夹可以自己设置

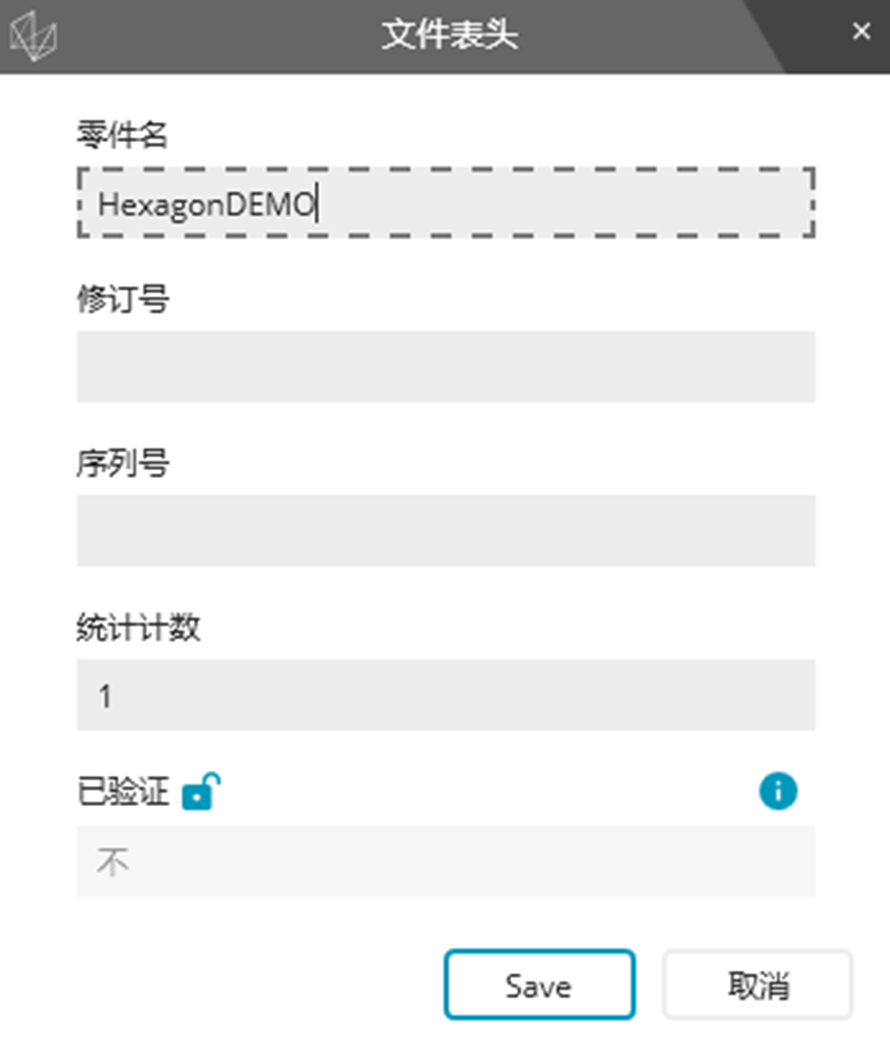

9、在C盘对应路径文件夹中，按照程序的零件名存放照片，如图：

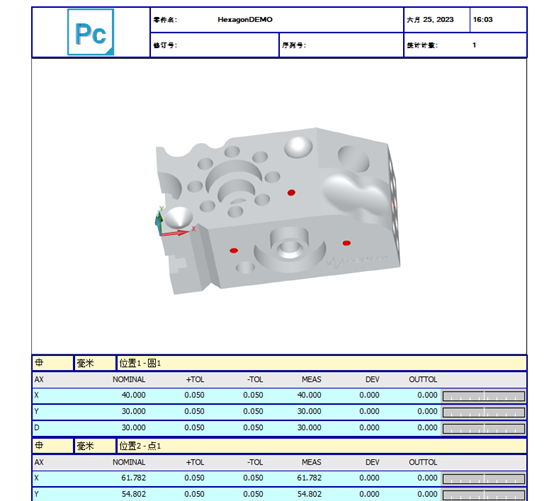

来看效果吧！


思瑞测量PC-DMIS报告模板应用方案，可在程序中通过产品型号等进行快速定位，为企业优化了测量程序管理的同时，也为企业二次检测产品节约了查找时间。除以上方案外，如果你对其他方案感兴趣，欢迎致电联系，我们将为您提供定制化的解决方案！
