技术解密|样例点和查找孔功能,轻松解决钣金件测量难题

发表时间:2023-05-29 17:05:04 作者:三坐标 来源:www.serein.com.cn 浏览:789

钣金是一种针对金属薄板(通常在6mm以下)的综合冷加工工艺,包括剪、冲/切/复合、折、焊接、铆接、拼接、成型(如汽车车身)等,广泛应用于电子电器、通信、汽车工业、医 疗器械等领域,在电脑机箱、手机、MP3这些设备中,钣金件更是其必不可少的组成部分。




钣金件在测量时常见的尺寸问题有:形变大、多料、孔径不符、少边等;其中,在遇到形变量较大的钣金件时往往很难正确测量。且钣金工件在加工时,因弯曲和伸展的原因,使得其的测量位置与标称值差别较大;测量时又会因为孔位位置变形大而造成了“撞针”以及不正确的投影平面影响“圆的直径”等问题,大大的影响了钣金件测量的精度。


如何实现钣金件的正确测量?


PC-DMIS样例点和查找孔功能


助力钣金件尺寸轻松测量

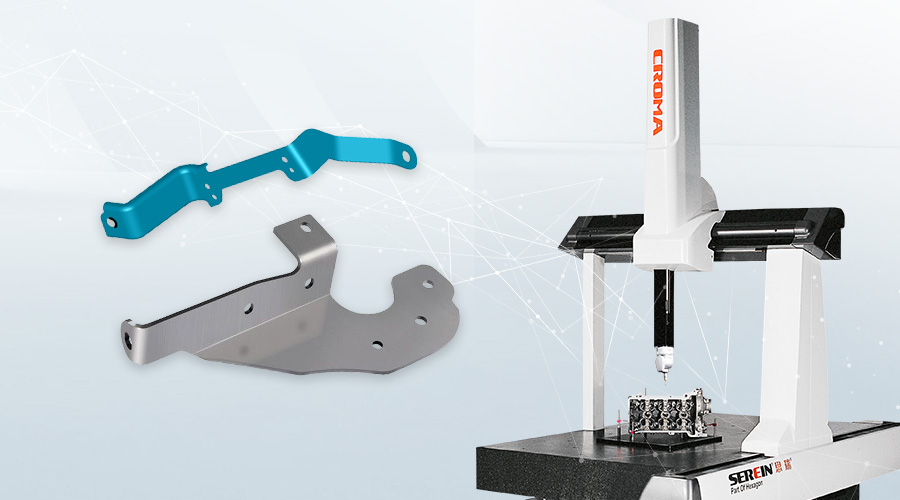

思瑞全特征计量软件PC-DMIS 搭配思瑞CROMA 系列高精度三坐标测量机,满足客户对钣金件的测量需求。并通过软件中的触测样例点属性、触测查找孔属性等功能,以直观的操作界面和智能化的特征识别功能,轻松解决以上的钣金件测量难题,助力企业快速提升产品质量控制能力。


操作步骤


1、触测样例点属性


PC-DMIS的“触测样例点属性”功能中,样例点的作用是可以将圆的投影方向和触测深 度进行调整和更改特征投射的平面。测量时可以从正确的测量深 度去触测,测得的圆投影到使用样例测点生成的平面上,以获得正确方向的圆。



步骤:

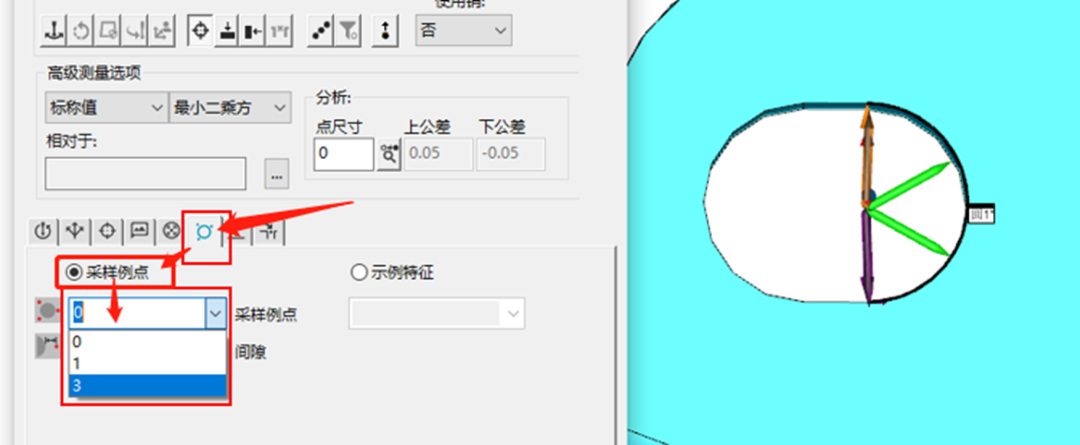

(1)打开“自动圆特征对话框”,选择“采样例点”,采样例点数改为3。

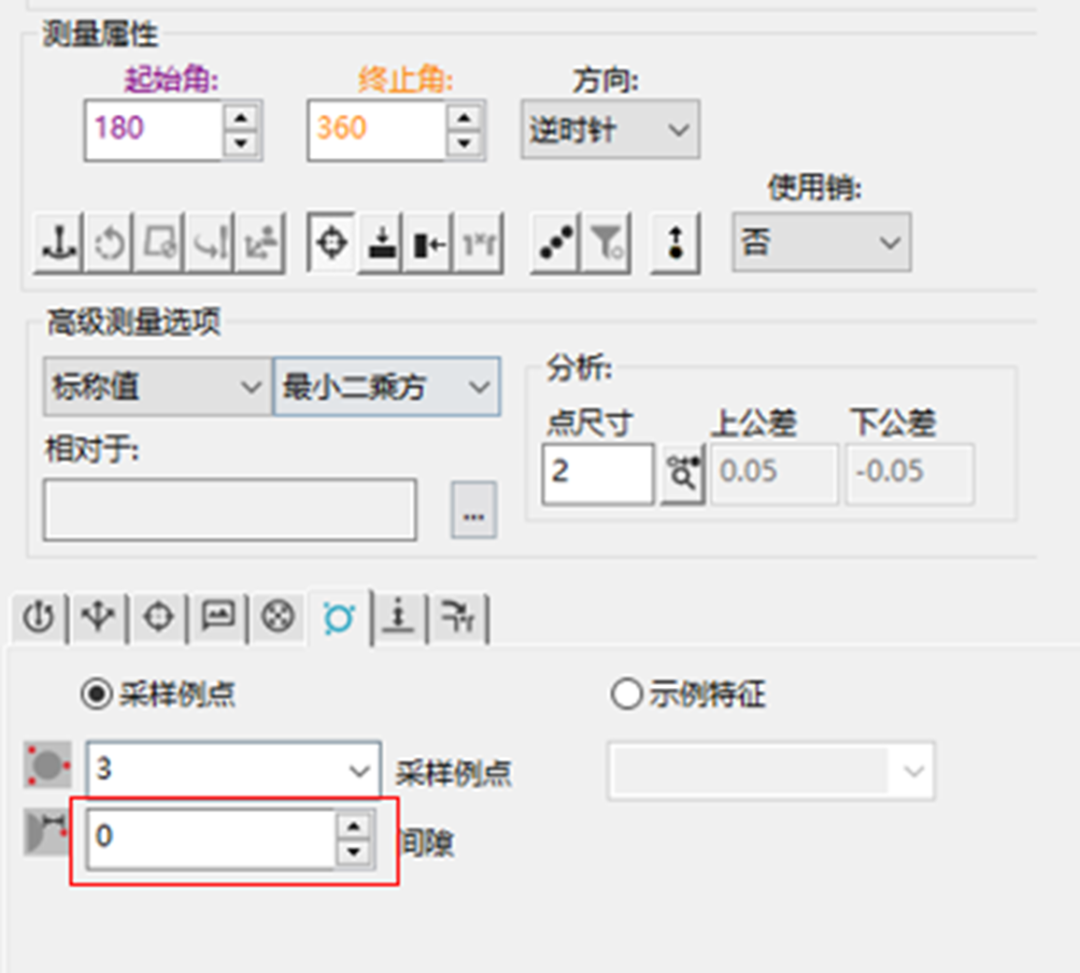

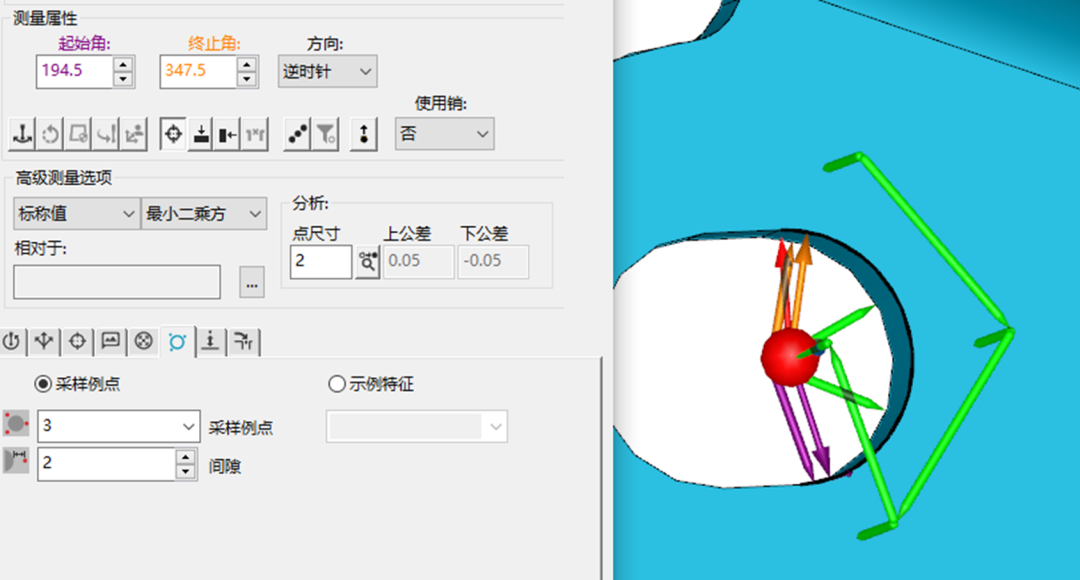

(2)更改合适的“间隙”,合理的分布在圆的面上,点击“确定”。




2、触测查找孔属性


PC-DIMS的“触测查找孔属性“”功能,选择项目”中 心”并“创建”测量特征,测针会从理论孔中 心位置下针,以矢量方向去查找孔直至到达搜索距离,触测第 一点之后会在孔周围以均匀间距继续采集二个测点,以这三个点来确定圆的大概中心位置,之后再去测量圆。从而实现精 确测量。




步骤:

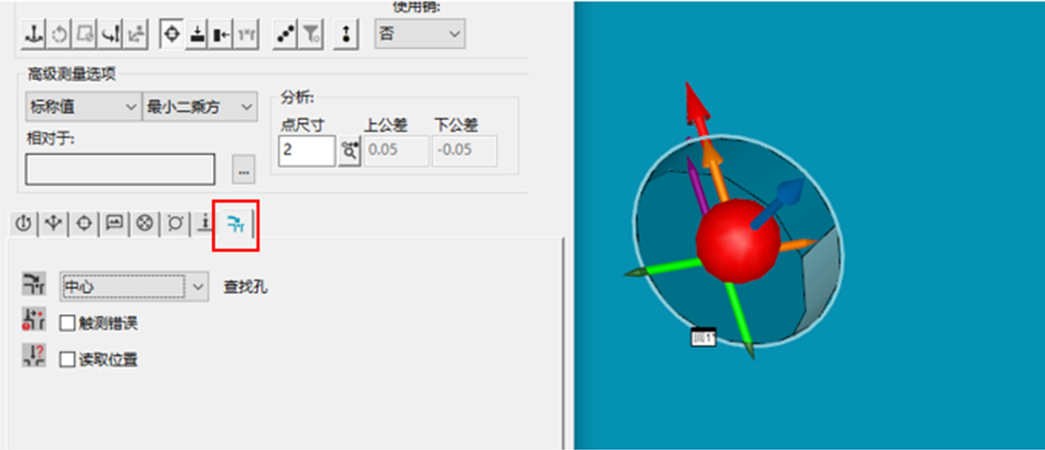

(1)打开“自动圆特征对话框”,选中“触测查找孔属性”。

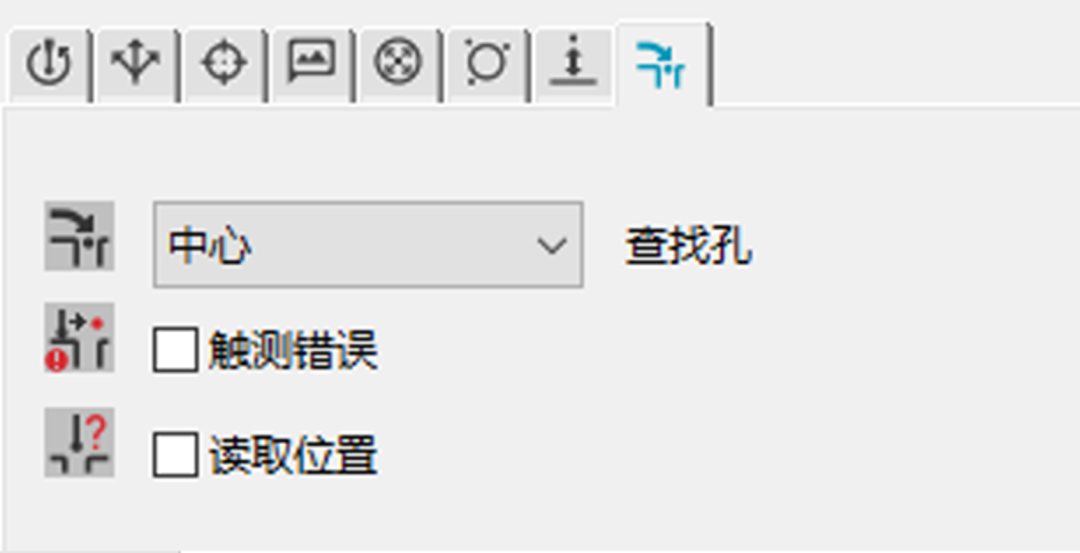

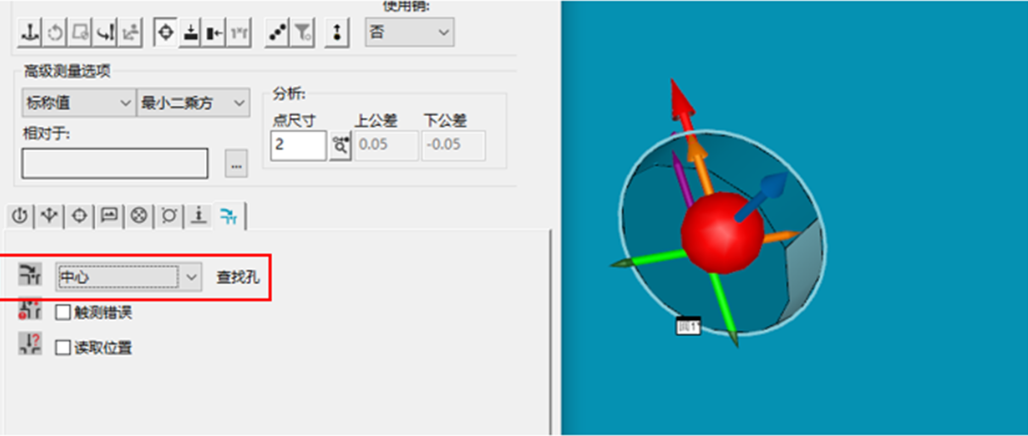

(2)在“触测查找孔属性”中,选择“中 心”,点击“确定”。

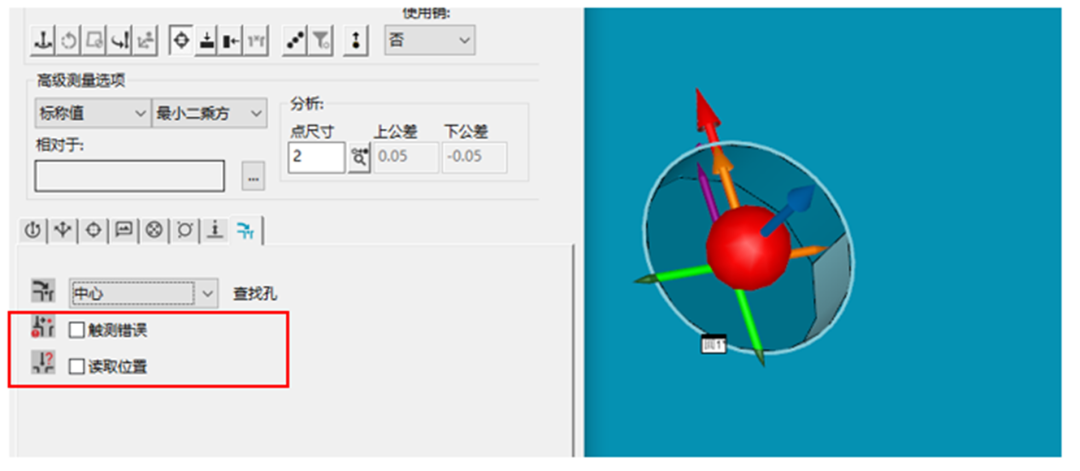

(3)当软件无法自动查找到圆孔中 心时,我们还可以通过手动的方式,定位圆孔实际中 心位置--即勾选‘读取位置’这个选项




思瑞PC-DMIS计量软件以其友好直观的操作界面和独特的测量优势,大大地提升了精 密测量效率,帮助广大用户轻松快速测量出各领域零部件精 密尺寸,助力企业快速提升坐标计量和产品质量控制能力。


本期的内容就到这里,更多智能计量小技巧敬请关注思瑞测量,思瑞测量将与您一同携手共同创造智慧计量的未来!
