一、背景介绍
电池极片是电池中的关键组成部分，它存在于各种类型的电池中，如锂离子电池、镍氢电池、铅酸电池等，是电池将化学能转化为电能的重要环节，是电池中不可或缺的关键组成部分，其性能直接影响到电池的整体性能和使用寿命。
随着科技的不断发展，电池极片的制作技术也在不断更新迭代，电池极片的制造工艺也在不断优化，以提高电池的安全性、能量密度和循环寿命。而在极片加工过程中，由于各种原因（如刀具磨损、设备故障、操作不当、材料问题等）在极片边缘产生的尖锐金属杂物或不规则突起的毛刺，会对电池的性能和生产成本造成极 大的影响，甚至留下安全隐患。因此，在电池制造过程中，电池极片边缘的杂质毛刺测量是一个需要特别关注的问题。
二、配置方案
思瑞二次元影像仪VIEWMAX 系列具有优越的性价比，配置全自动高精度自动变倍镜头，可调环光照明和高分辨率高清彩色相机，配置 METUS 专业影像测量软件，加装10倍金相镜头，变倍范围高达142-831倍，高性能的软硬配置可满足满足检测需求。
三、检测流程
1、将工件固定在机器工作台面。
2、加装金相镜头，调节z轴位置和镜头倍率，观察极片正面边缘杂质毛刺及侧边横截面分层情况。

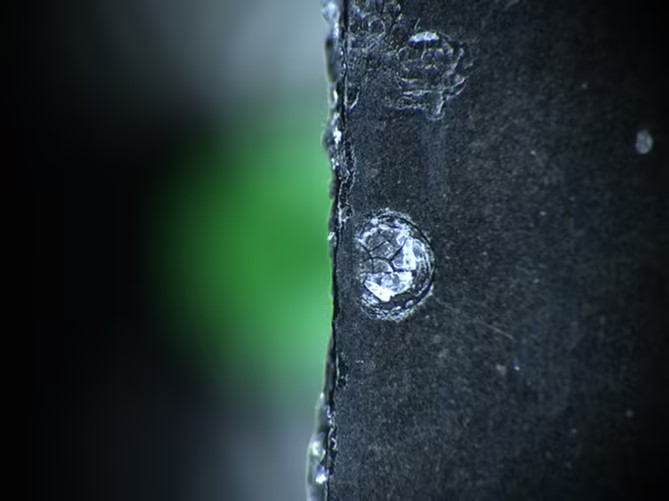

3.通过金相镜头测量毛刺
四、检测思路
1、极片毛刺较小，分布无规律，形状不规则，需要大倍率且景深不可过小，加装金相镜头，放大倍率的同时保证一定范围的景深。
2、极片为石墨深灰/黑色，对相机感光度和光源亮度要求高，因放大倍率较大，对镜头分辨率和相机像素也提高极大的要求，机器需搭配高像素的相机，放大后保持清晰细节。
思瑞影像测量仪VIEWMAX系列通过高精度自动变倍镜头、可调环光照明系统以及METUS专业影像测量软件，有效应对极片边缘杂质与毛刺的检测挑战。
