车载导航屏玻璃轮廓检测方案,实现数据精确快速采集

发表时间:2021-09-15 15:09:57 作者:思瑞三坐标 来源:www.serein.com.cn 浏览:

与消费电子屏幕玻璃相比,车载屏玻璃的质量要求要高得多。出场后车载屏玻璃需通过高温、高湿、长时间高标准测试,特别注重该玻璃的高可靠性和高耐用性。制造时如果程序不当,不仅会影响产品的使用体验,还可能会让良品率进一步下降,增加生产成本。


车载导航屏玻璃轮廓检测方案,实现数据精确快速采集(图1)


车载屏玻璃一般需要做边缘检测,而包含X、Y、Z三维数据,传统三坐标影像测量仪难以满足检测需求。搭载了点激光的思瑞测量OPPTIV CLASSIC复合型检测方案可以高效精确完成检测任务,接入自动化产线中,为后续生产工序改进提供数据支撑。



 检测难点

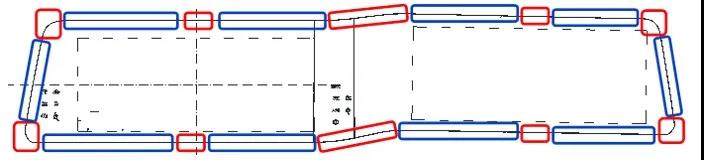

此次检测是边缘C角上(倒角内测)端点的·X、Y、Z值,需要利用视觉及激光数据,根据实测的X、Y值自动调整Z轴激光采点位置。




车载导航屏玻璃轮廓检测方案,实现数据精确快速采集(图2)



检测方法

测量配置

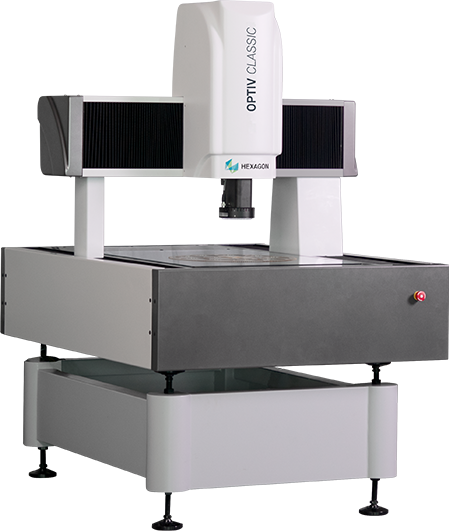

此款思瑞OPPTIV CLASSIC机型具备较大行程,可以对较大体积工件进行测量。进口高速控制系统,专利技术保障大行程线性精度。搭载CCD及点激光传感器,配合METUS测量软件,能精准测量X、Y、Z三轴数据。软硬件的协调统一,让其成为车载系统玻璃轮廓的优选方案。



车载导航屏玻璃轮廓检测方案,实现数据精确快速采集(图3)



测量准备工作

使用现有夹具即可,按要求建立坐标系。



导入信息

导入测量点位信息,自动生成CCD测量程序。



测量过程

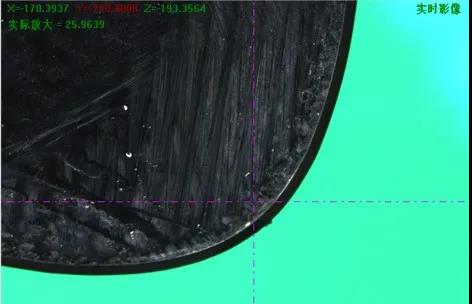

使用CCD功能 抓取测量点的X、Y值,再使用抓取的X、Y值定位,使用激光取得对应点的Z值。



车载导航屏玻璃轮廓检测方案,实现数据精确快速采集(图4)



测量结果

测量完成后生成包含X、Y、Z数据的CSV(点数据信息)格式文件。



车载导航屏玻璃轮廓检测方案,实现数据精确快速采集(图5)



对接机器

扫码确认,将CSV文件储存为对应文件名并保存至database,能为激光切割机等设备所调用。



可升级至线扫激光方案

假如有更高的测量效率要求,可考虑升级至线扫激光方案。


测量方法

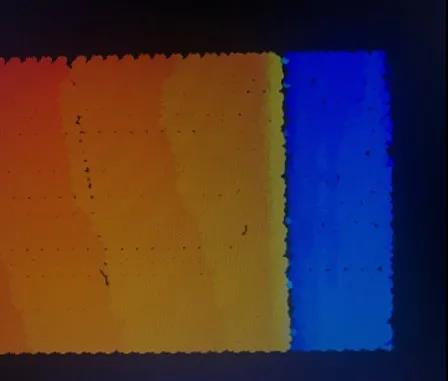

对整产品边缘进行扫描,根据截面高度差,确认产品C角上边缘,一次性测量得到X、Y、Z值并按需求取得对应点位。



车载导航屏玻璃轮廓检测方案,实现数据精确快速采集(图6)



工作原理

由激光二极管对准目标发射激光脉冲,经目标反射后激光向各方向散射,此款设备能检测极其微弱的光信号,在吸收部分散射激光后能记录并处理所接收光线信息,从而测定目标距离。



思瑞车载导航屏玻璃检测方案可广泛应用于数码3C行业,凭借可靠的硬件设计与专业的测量软件,实现高效精确检测,能接入自动化生产线为后续改进工艺提供数据支撑。
