汽车缸盖配件检测应用案例,复杂零件检测更加简单

发表时间:2021-07-29 09:07:06 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:

一、 汽车缸盖介绍:

缸盖安装在缸体的上面,从上部密封气缸并构成燃烧室。

气缸盖是燃烧室的组成部分。缸盖对发动机有着重要的作用,因此要保证缸盖的精度是否达到要求。


二、 适用范围:

此案例为测量法兰盘类似工件的位置度。


三、 测量注意事项:

注意图纸标注的尺寸角度和圆心距。


四、 测量过程分析:

第一步:工件分析。根据图纸,该产品主要测量位置度等:以上平面为基准A,直径为30的内圆为基准B,直径为3.5的小圆为

基准C,求各个圆的位置度,而图纸主要尺寸都是给相对角度和与基准B的中心距或者各个圆心组成的圆的直径; 因都是通

孔,可采用底光测量。

汽车缸盖配件顶检测应用案例(图1)

因都是通孔,采用底光测量:

汽车缸盖配件顶检测应用案例(图2)

第二步:工件装夹。此工件两面都较平,直接平放在工作台上即可。

汽车缸盖配件顶检测应用案例(图3)



五、 具体测量步骤:

1、手动建坐标系:测量基准B、C上各3个棱点,构造圆1、圆2后建立坐标系;

汽车缸盖配件顶检测应用案例(图4)

2、测量圆:根据图纸,用自动(圆)功能,用极坐标设置测量参数测量,如下图:

汽车缸盖配件顶检测应用案例(图5)

将坐标系切换到极坐标系,输入极径,极角及H值完成后,设置相应的半径、测量点数等数据后即可进行检测,然后将这个

圆作为阵列对象,设置旋转阵列参数;再运行程序。

汽车缸盖配件顶检测应用案例(图6)

3、评价:

① 位置度:将圆3为基准B,圆4为基准C,评价圆5~11。评价位置:选择极径、极角,可以看每个圆的位置偏差情况。

汽车缸盖配件顶检测应用案例(图7)

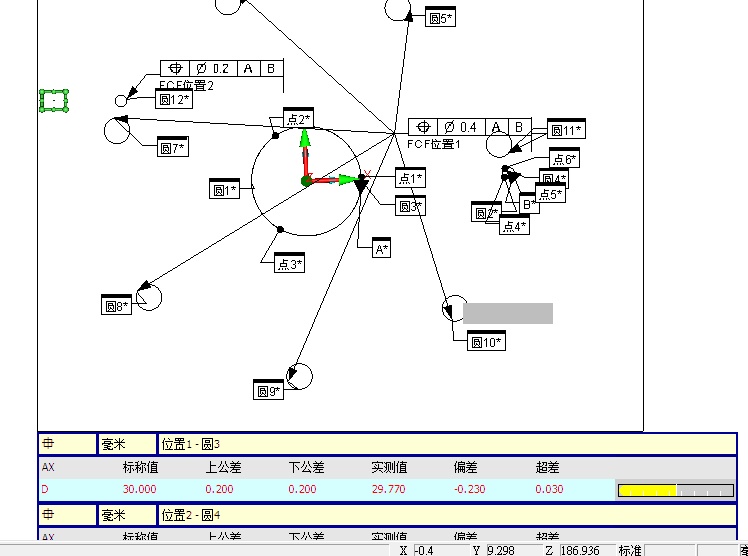

②通过抓屏,可以显示测量特征

汽车缸盖配件顶检测应用案例(图8)

4、报告,如下图:


汽车缸盖配件顶检测应用案例(图9)


汽车缸盖配件顶检测应用案例(图10)

5、将报告输出为PDF文档,整个测量完成。


六、 总结:

测量该工件时重要在于图纸标注的尺寸主要是角度和圆心距,如用直角坐标系,设置理论值是个繁琐的过程,利用极坐标系

的特点可以简单快捷的设定标称值,提高编程效率。


七、 汽车缸盖顶检测机型推荐:

OPTIV CLASSIC 3.3.2影像测量仪
