摩擦片检测案例

发表时间:2021-07-29 09:07:12 作者:思瑞瑕疵检测 来源:www.serein.com.cn 浏览:

摩擦片检测案例-影像测量仪摩擦片被广泛应用于机械工程、机械零件和离合器领域,具有耐磨损、耐腐蚀、高强度、使用寿命长等特点,是保证机械设备安全可靠工作的重要物件。


一、检测要求

1、逆向整个工件,得工件图形
2、输出二维图纸并标注尺寸

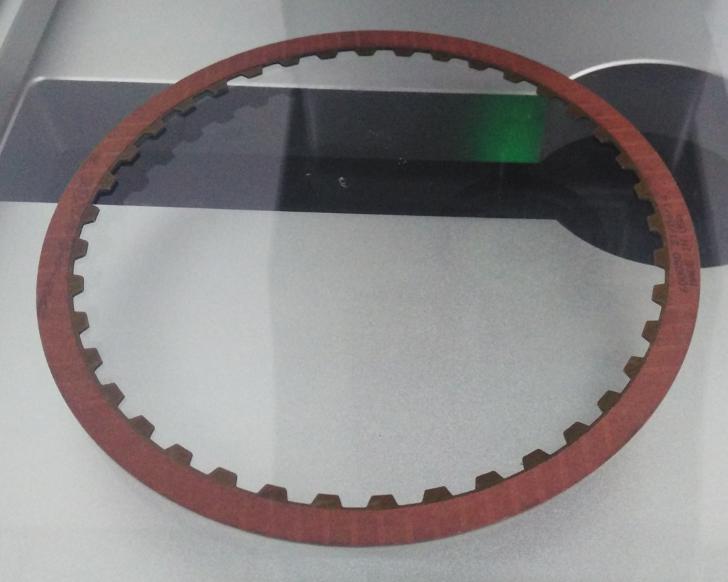

摩擦片检测案例(图1)

摩擦片检测案例(图1)


二、检测方案

1.选择合适的倍率并使用校正片进行倍率校正
2.通过调整表面光及轮廓光是工件边缘清晰
3.使用“闭合轮廓扫描”功能选定“起始”及“方向”点,自动扫描整个轮廓
4.点击“一键cad”功能,自动输出*.dxf格式的cad文件


三、检测设备:


设备主要特征:ViewMaxE系列具备高精度和完善的光学系统配置,搭配自动变焦镜头,满足精密零件和复杂特征尺寸的测量。软件支持CNC程序重复编辑和数据刷新。增加LOOP循环功能即可实现阵列功能。


四、工件测量:

摩擦片检测案例(图4)


五、轮廓图形:

摩擦片检测案例(图5)


六、CAD处理:

摩擦片检测案例(图6)

摩擦片检测案例(图7)
