智能光学追踪3D扫描仪解决大型道路工程机械测量难题

发表时间：2022-08-01 09:08:11 作者：3D扫描仪来源：www.serein.com.cn 浏览：

道路铣刨机是一种高效的路面维修养护设备，可对路面进行大面积或局部铣刨破碎，同时将旧料回收再生利用，以便重铺新料，使路面得以重新翻修；还可对摩擦系数较低的路面进行拉毛作业，以获得一定的路面粗糙度。它是高等级公路和城市道路机械化养护必不可少的设备之一，也是旧路面再生利用的重要设备之一。

应用需求

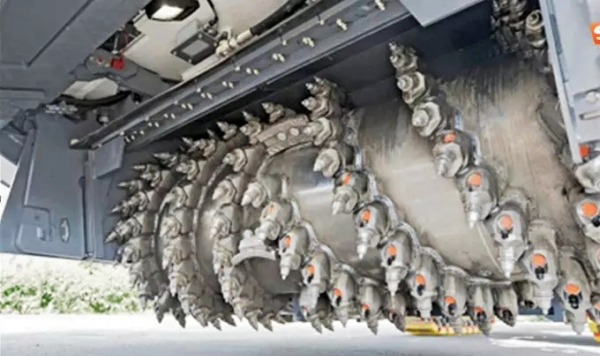

铣刨鼓是道路铣刨机的核心，需经过严格的检测，以避免磨损以及变形的负荷缩短设备使用寿命。过去采用接触式打点来进行检测，不但测量速度慢，而且测量死角多，测量数据不全，且铣刨鼓的刀头为活动刀头，装配后测量无法测得准确的刀头点位。

客户采用Hyperscan智能光学追踪3D扫描系统，以非接触式的测量方式获得扫描数据后，通过软件平移构造装配后的刀头点位来做准确测量，可以很好地改善这一状况。

使用设备-Hyperscan Max智能光学追踪3D扫描仪

技术特点

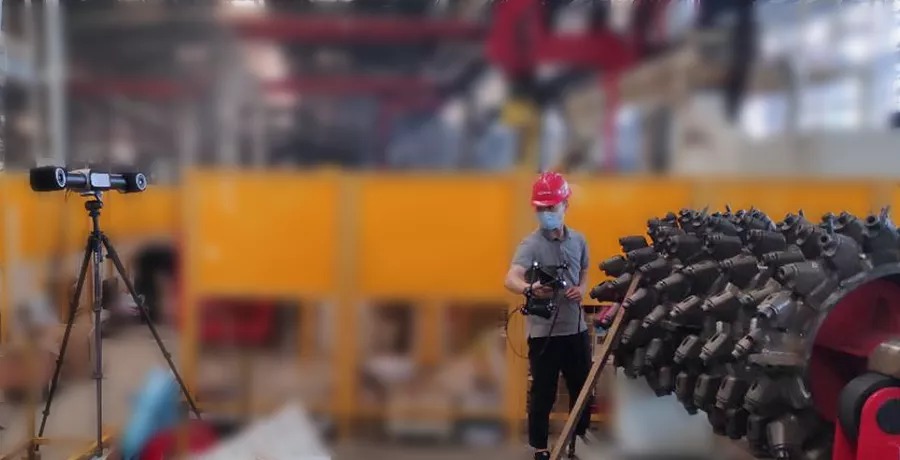

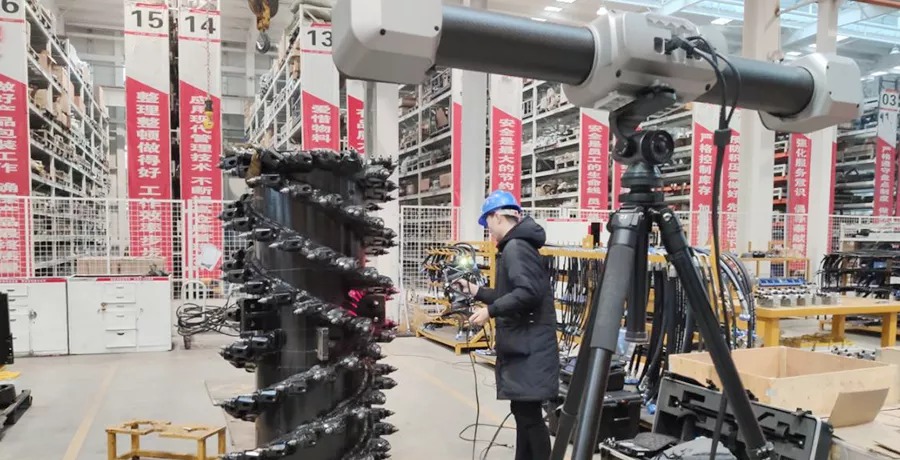

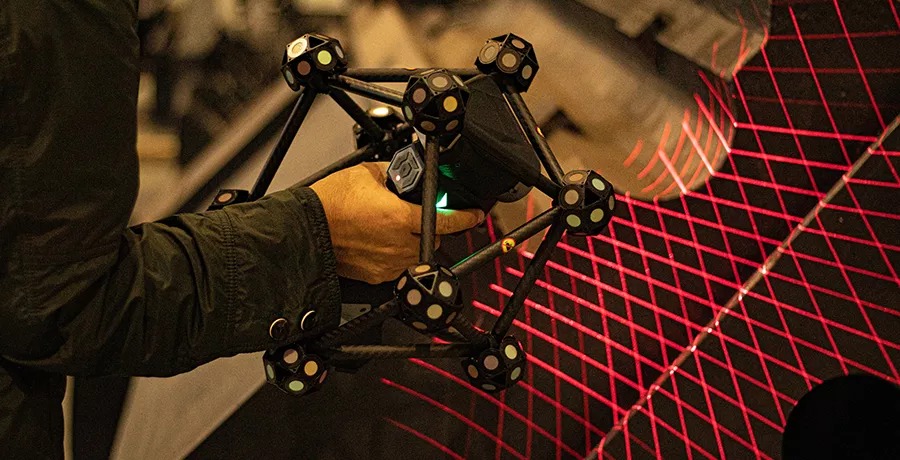

Hyperscan Max智能光学追踪3D扫描仪搭配一套双目视觉跟踪设备，系统硬件由光学跟踪器与球形扫描头组成。扫描时无需在被测工件上粘贴定位标记点，不但延续了手持扫描仪使用操作的便捷性，且真正实现了在扫描现场即拿即扫。

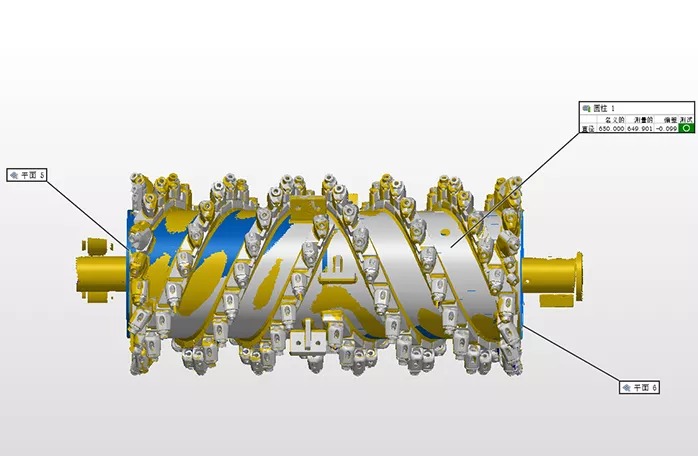

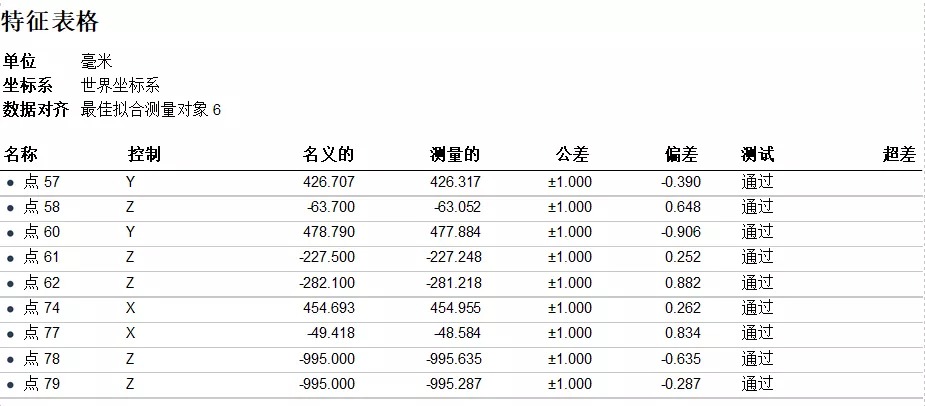

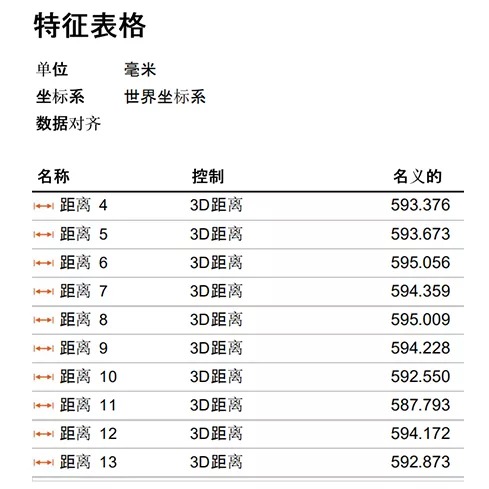

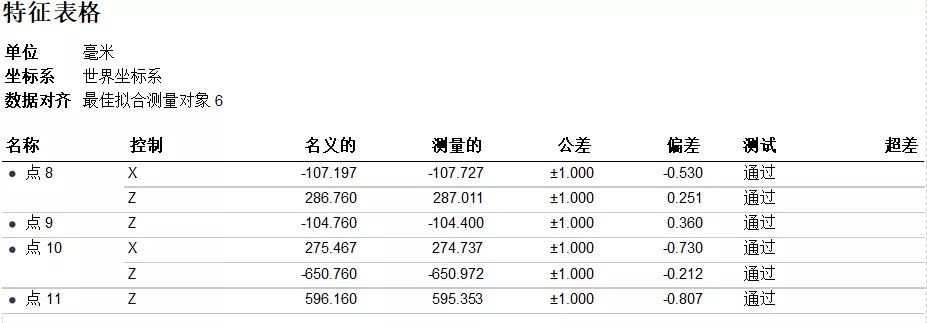

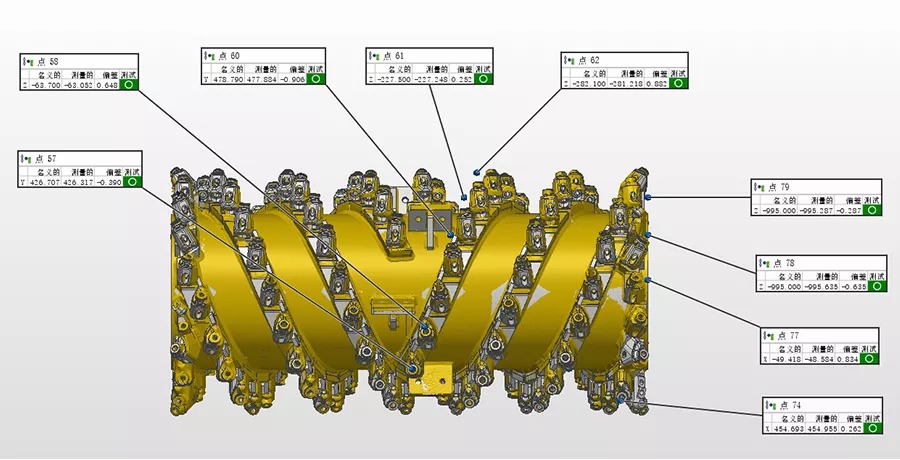

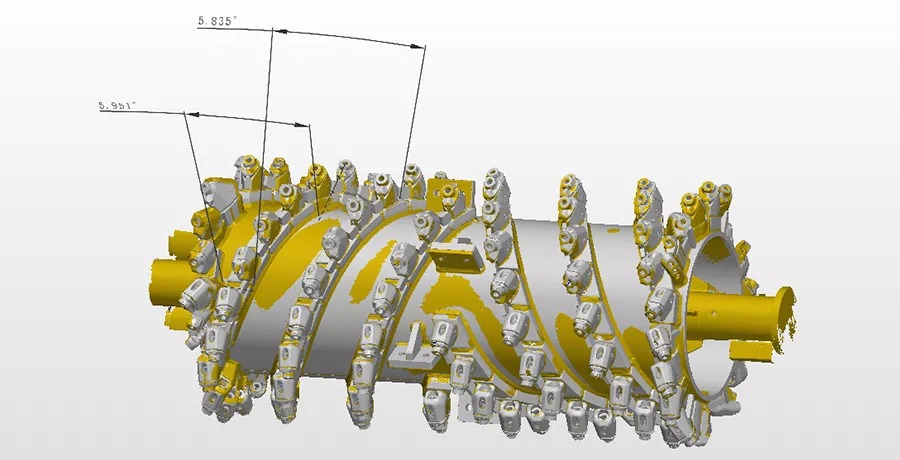

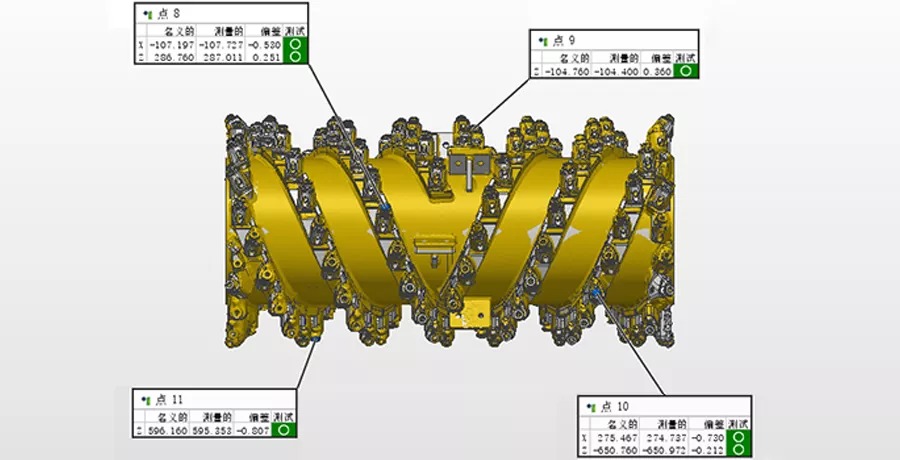

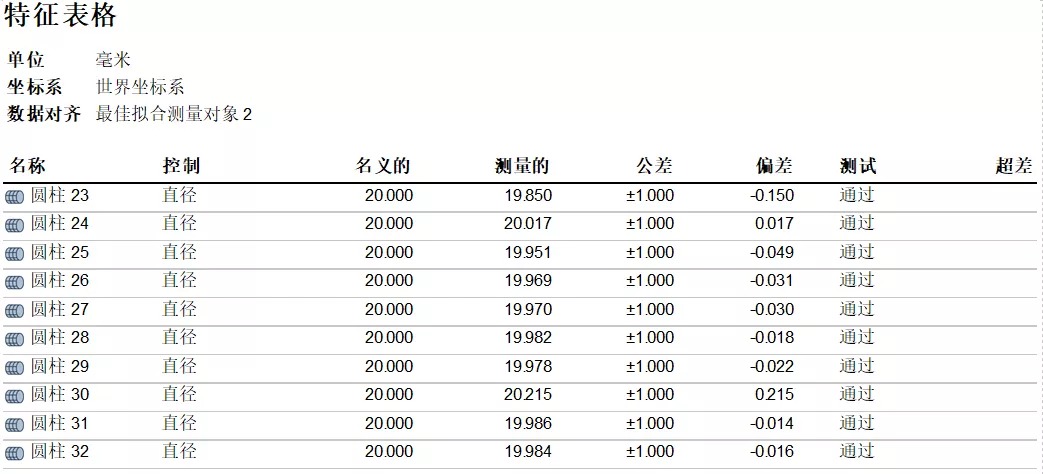

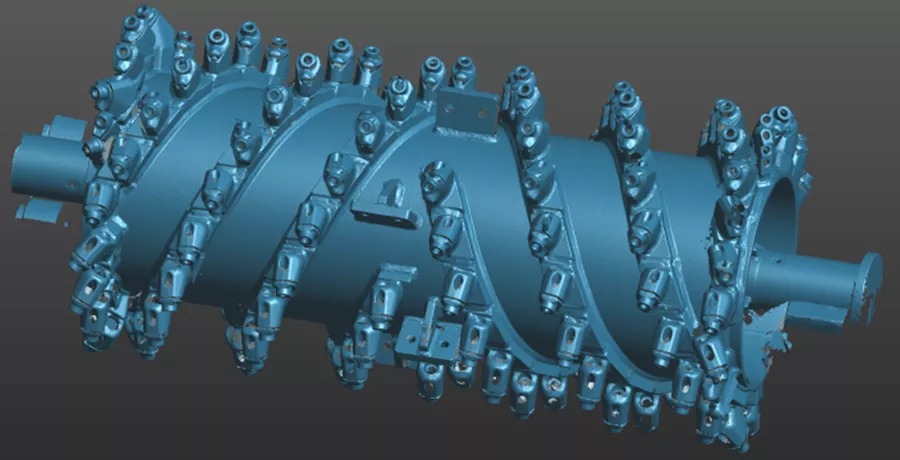

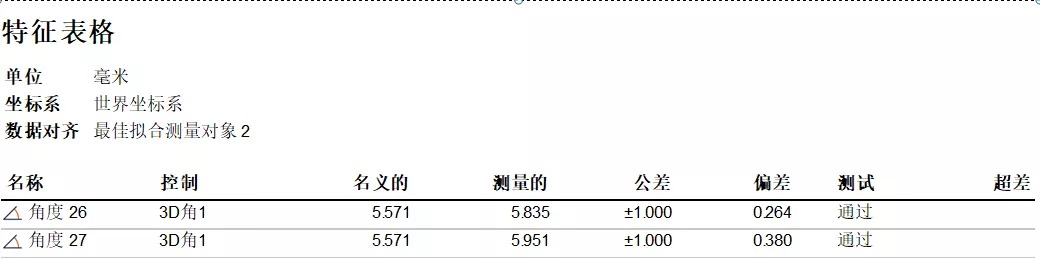

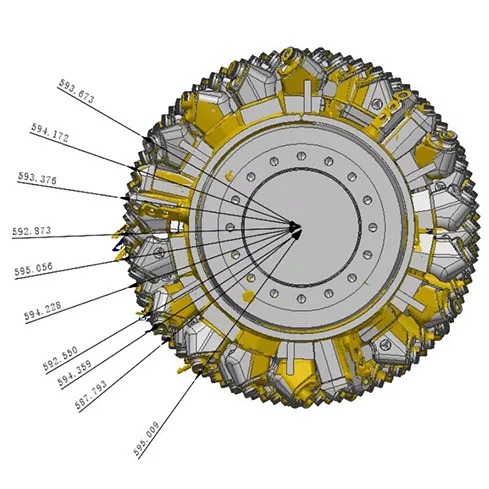

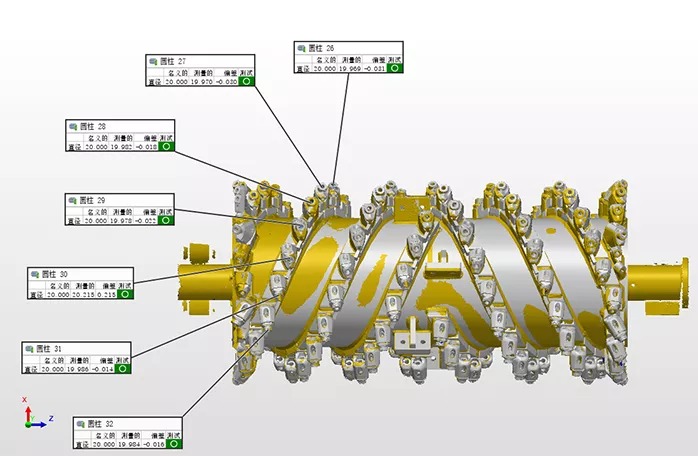

Hyperscan Max智能光学追踪3D扫描仪对工件的现场工况及空间位置要求较低（能直接在加工产线上进行扫描和检测），仅需30分钟即可扫描得到整个铣刨鼓表面的三维数据，使后续检测更加方便快捷。扫描仪软件能够直接检测工件的3D尺寸及形位公差，扫描数据能与CAD数模进行比对，生成彩色偏差图，使检测人员更加直观地查看产品缺陷大小和位置。同类产品只需前期进行一次检测，后续无需人工操作，即可自动进行扫描数据与CAD数模的对齐、尺寸检测、报告输出等操作。整个过程可以数字化存档，使后续质量问题可追溯，能够迅速追溯问题源点。
