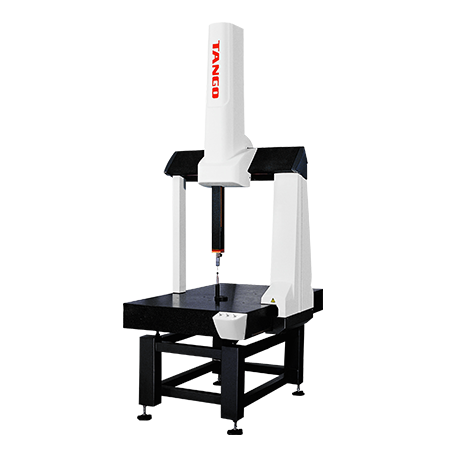

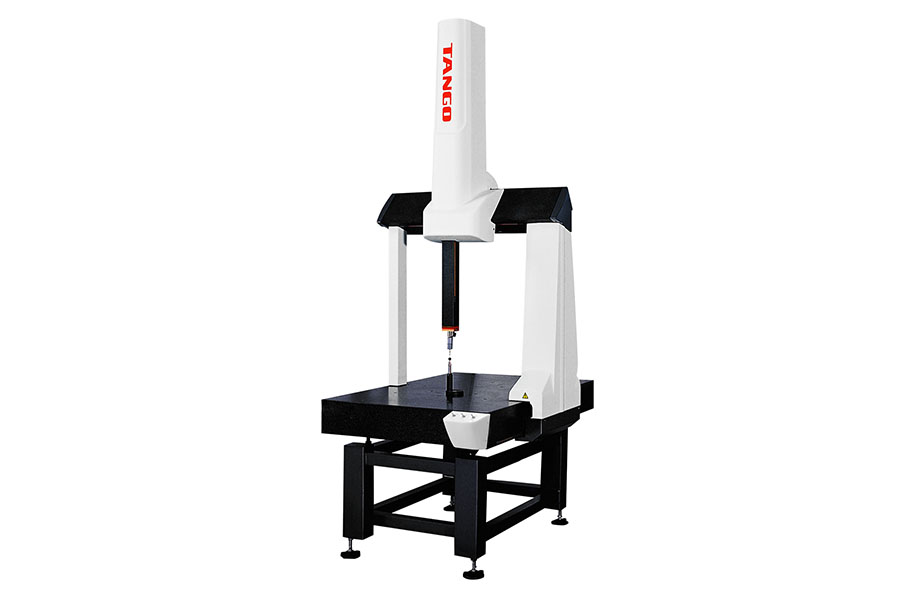

采用高精度自洁式空气轴承导轨，运动平稳；符合人体工程学设计，操作简单，运行可靠。
1 核心零部件全部原装进口
2 三轴均采用高精密天然花岗岩
3 三轴导轨均采用高精度自洁式空气轴承，运动更平稳，导轨不易磨损
4 三轴均采用高精度进口光栅尺
5 X向采用精密60°三角梁技术，相比矩形梁，重心更低，质量刚性比更佳，运动更加可靠
6 Y 向采用整体燕尾式导轨，在降低机器重量的同时，有效消除了运动扭摆，保证了测量精度和稳定性
7 PCDMIS BASIC（PREMIUM）手动测量软件，操作简单，运行可靠
8 符合人机工程学的设计
机器型号 | Tango564 | Tango686 | Tango8106 | Tango8126 | |
行程(mm) | X | 500 | 600 | 800 | 800 |
Y | 600 | 800 | 1000 | 1200 | |
Z | 400 | 600 | 600 | 600 | |
测量空间(mm) | Dx | 614 | 714 | 914 | 914 |
Dy | 1155 | 1355 | 1555 | 1755 | |
Dz | 535 | 735 | 735 | 735 | |
Dx1 | 135 | 135 | 135 | 135 | |
Dy1 | 105 | 105 | 105 | 105 | |
花岗岩平台螺纺尺寸(mm) | M1 | 172 | 195 | 270 | 270 |
M2 | 327 | 377 | 427 | 377 | |
Mx | 200 | 125 | 150 | 150 | |
My | 150 | 150 | 150 | 150 | |
外形尺寸(mm) | L | 1155 | 1355 | 1555 | 1755 |
W | 940 | 1040 | 1240 | 1240 | |
H | 2209 | 2609 | 2609 | 2609 | |
承重(Kg) | 300 | 300 | 500 | 500 | |
机器重量(Kg) | 725 | 1030 | 1200 | 1400 | |
