Glass 系列 非接触式检测专机

Glass 系列 非接触式检测专机

开创性地整合了高级非接触式光学白光扫描及影像技术,可专门用于高精度扫描与几何数据采集。

机器型号:
产品详情

CROMA GLASS是一款高级非接触式光学白光扫描CMM,采用了经典的CROMA桥式机构架,开创性地整合了高级非接触式光学白光扫描及影像技术,并使用具有特有的光学及图像处理技术,可专门用于高精度扫描与几何数据采集。


Glass 系列 非接触式检测专机(图1)



产品特点及功能介绍:

• 采用CWS白光测头系统;

• 采用非接触采点方式,测量全程不产生碰触,不会造成接触形变;

• 具备三坐标空间尺寸测量功能,可以准确完成空间尺寸数据的量测(轮廓度等);

• 具有连续扫描功能,效率高。高速扫描—最高达到1000点/秒;

Glass 系列 非接触式检测专机(图2)

Glass 系列 非接触式检测专机(图3)


1. 多通道并行的数据处理

CWS+CCD同步测量处理数据;软件通过

特有的光学及图像处理技术,将视觉与白

光技术整合了一起,既能测量工件的3D尺

寸轮廓位置,又能兼顾2D外形尺寸。



2. 高点扫描

因为特定类型攻坚的边缘很多是尖点,直接触发

测量无法精确得到最外侧的数值,所以软件使用

高点扫描方式,通过在边缘面上扫描曲线并构造

极值点来得到精确的数值。



Glass 系列 非接触式检测专机(图4)

Glass 系列 非接触式检测专机(图5)

3. 厚度测量

白光在测量表面点的同时,可以同时输出元素

的厚度。主要有:点、直线、平面、曲线等元

素的厚度。



4. 高斯曲线滤波

滤波可以通过定义滤波类型有选择地删除测量

异常点。



专业的图形测量报告

支持测量轮廓度图形报告,并输出曲线的最大最小值,同时能够自动保存PDF、excel. text等 多种形式的报告。

Glass 系列 非接触式检测专机(图6)

•  使用CWS白光测头系统

•  采用非接触采点方式,测量全程不产生碰 触,不会造成接触形变

•  具备三坐标空间尺寸测量功能,可以准确 完成空间尺寸数据的量测(轮廓度等)

•  具有连续扫描功能,效率高。 高速扫描—最高达到1000点/秒


Glass的特点及优势:


传统三坐标

单纯光学测头

Glass-CWS

传感器

接触式传感器

白光传感器

影像+白光传感器

建坐标方式及测量原理

四面分中使用柱形针测量四边更换球行测量平面

四面分中使用光学测头大量转角,采集四边顶点并拟合成线再次转角测量平面

四面分中使用影像采集四边使用光学测头测量平面

时间及测量特点

1分15秒需要更换测针类型 四边直线使用2点拟合方式有一定不稳定性

1分50秒需要大量转角四边直线最外侧点可能出现偏移

40秒各个位置使用最快速·准确测量方式软件拟合,不消耗时间


测量过程


装夹方式

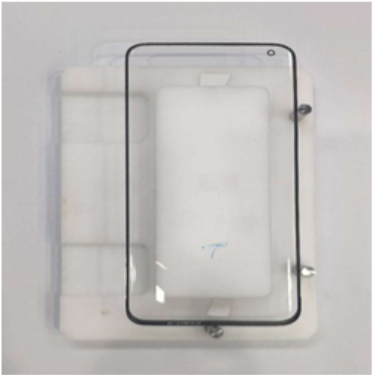

玻璃专用治具特点

1. 玻璃底部由治具平面支撑,自然放置,无任何外力。

2. 四周采用三个销钉定位。

3. 整个装夹采用一面三销定位,共限制五个自由度,既满足重复定位的测量精度,也使装夹更为方便。

Glass 系列 非接触式检测专机(图7)



坐标系采用的是

1. 粗坐标+精坐标的定位方式

2. 粗坐标:  采用的是快速321分中坐标系

3. 精坐标:  凹面平面找正(由白光测量)四条外边分中( 由影像测量)

4. 优点:  坐标系定位准确、测量重复性好、效率高


Glass 系列 非接触式检测专机(图8)



多样化的检测报告

在输出传统文本报告的同时,还可以输出多种图形报告,分析报告等。为产品数据采集、SPC统计、工艺改进提供支持;

文本报告:数据化显示测量结果,数据量大。便于大量产品的数据统计及合格备份;

图形报告:所有测量数据指向对应位置,直观方便,适用于产品总体分析,客户交付报告等;

分析报告:对测量的每一个部位情况的详细分析报告,直观清晰。适用于产品分析,特殊位置展示等。



Glass 系列 非接触式检测专机(图9)Glass 系列 非接触式检测专机(图10)

图形报告

分析报告
