思瑞三坐标测量机高精度自由曲面检测在车门限位臂制造中的应用

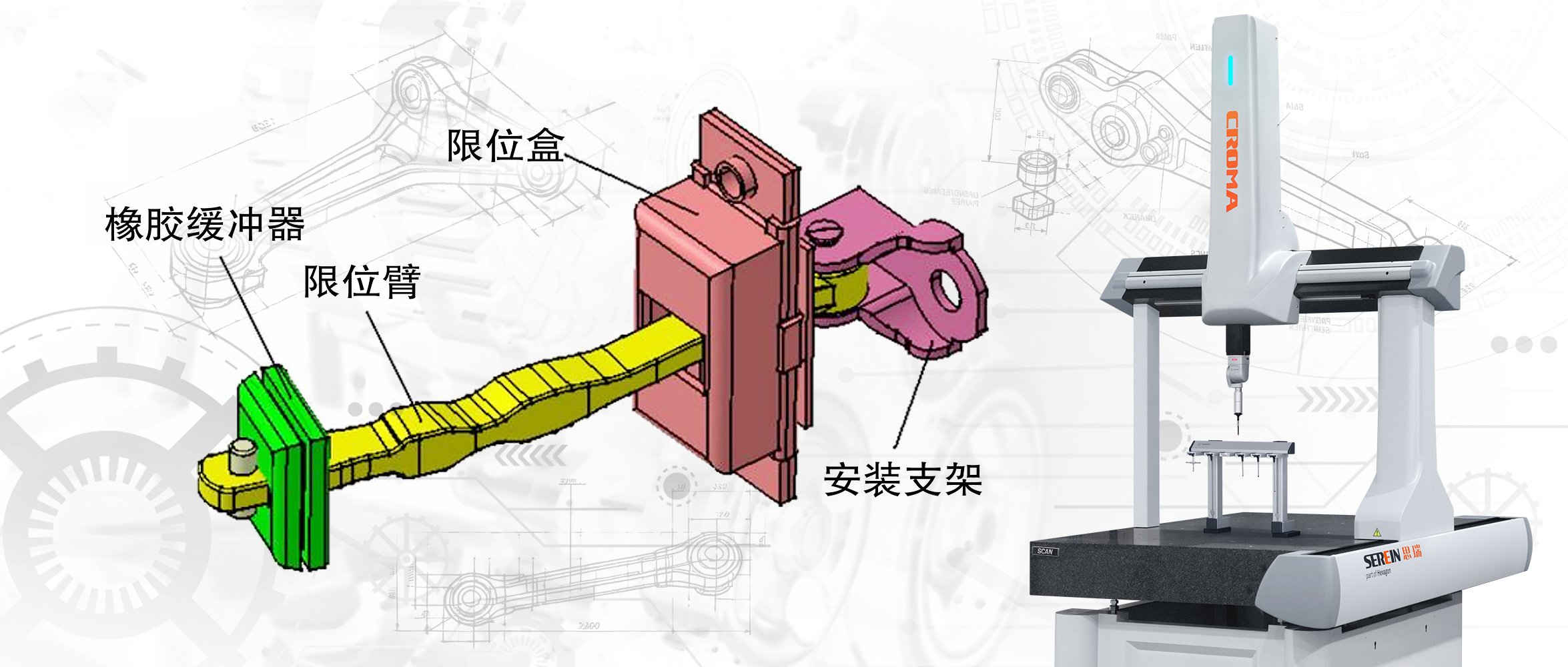

车门限位臂是汽车限位器的核心功能部件，其每一侧表面的限位曲面由起伏程度不同的多个波浪坡面依次连接成整体，检测时使用高精度三坐标设备对呈高低起伏的限位曲面进行连续的接触扫描，通过扫描数据与三维模型比对，以判断曲面是否符合要求。

该曲面无规则、变化细微，且关键限位凹槽对几何偏差极为敏感，如何高效、准确地完成此类复杂自由曲面的全尺寸检测，成为标准件精密制造中关注的问题。

检测方案

针对这一难题，思瑞测量推出了限位臂三维曲面检测方案，CROMA系列三坐标搭配HP-S-X1S扫描测头系统，构建了一套高效的三维曲面检测方案。

它同时兼容触发和扫描功能，支持所有标准的探测模式：单点测量、自定心测量和连续高速扫描测量，可完成各种复杂的测量任务，包括复杂轮廓和外形的扫描。可快速直观检测三维曲面轮廓度波动。

     检测过程

一、固定限位臂

二、建立坐标系

 2.1 使用曲面上的点进行迭代拟合坐标系；

2.2 使用“周边扫描”检测曲面，只需要鼠标在三维图上点击设置“起点、方向、终点”，即可自动识别出边界，设置点密度即可生成路径程序，嵌套添加X轴和Y轴的循环语句，输入单片PCB板之间X、Y的偏移值，并选用总工件坐标系作为拷贝方向。

由（路径示意图）可知，分别确定边界点：

1（起始点），D（扫描方向）、2（终止点），点击“定义路径”生成扫描路线。

2.3 针对三维曲面轮廓度，‘偏置’功能可设置不同高度的扫描曲线、 ‘点密度’‘增量’ 可设置需要测量点的数。

2.4 扫描完成，点击“轮廓度”选择与图纸相符的标准，评价扫描线。

2.5  测量报告

检测思路

1、三维曲面的检测，首先需要对产品进行合适的装夹，选用专用的工装夹具或者固定即可，装夹时需要注意避免遮挡基准和被测位置，做到一次装夹、全部测量。

2、测量过程中，扫描速度尽量保持一致，选择合适的扫描速度，过快会导致扫描点出现误差，一般设置为10毫米/秒 。

3、三维曲面检测应用面广，测量报告需要包含整体轮廓度、重点位置分析、误差位置分析，方便后续的判断及问题分析。

通过该检测方案，限位臂复杂曲面的轮廓度得以高效、精准评估，在满足严苛精度要求的同时显著提升检测效率，为标准件加工的质量控制提供坚实支撑。未来，思瑞测量将不断推进智能检测技术创新，助力制造业迈向更高精度、更高效率的新阶段。
